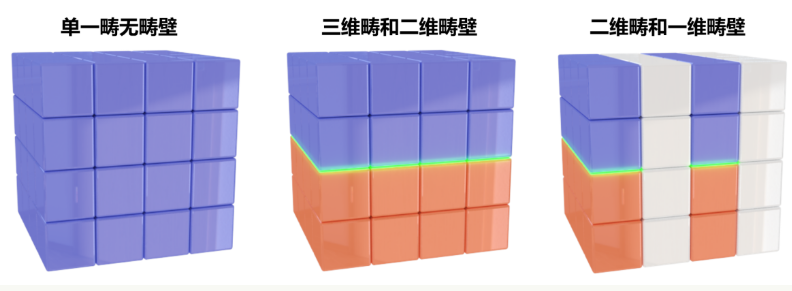

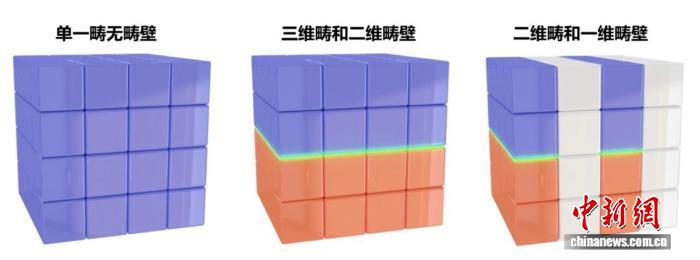

研究突破概述 - 中国科学院物理研究所研究团队通过激光法创制了自支撑萤石结构铁电薄膜，并利用电子显微镜技术对薄膜中的一维带电畴壁进行了原子尺度的观测和调控，相关成果于1月23日在国际学术期刊《科学》发表 [1] 铁电材料特性与应用潜力 - 铁电材料内部由许多微小的“电学指南针”组成，指示自发极化的方向，其极化方向可通过外部电场反转 [3] - 铁电材料中的“电学指南针”能够吸引附近物质中的电荷，基于这一特性，铁电材料在信息存储、传感、人工智能等领域具有巨大的应用潜力 [3] 铁电畴与畴壁的基本概念 - 铁电材料中的“指南针”并非全部指向同一方向，而是分成了极化方向一致的“铁电畴”和分隔不同铁电畴的“畴壁” [4] - 当不同极化取向的铁电畴组合在一起时，它们的界面就是畴壁，若两个铁电畴的同一极拼在一起，其间的畴壁会因电荷聚集而难以稳定，需要电荷补偿机制来稳定 [4] - 由于特殊“胶水”（电荷补偿机制）的存在，带电畴壁通常具有迥异于铁电畴的物理特性 [4] - 在三维铁电晶体中，畴壁传统上被认为是二维的面，具有远小于畴的尺寸，科学家据此提出了畴壁纳米电子学，希望基于畴壁工程大幅提升器件性能 [4] 萤石结构铁电材料的创新发现 - 萤石结构铁电材料（如二氧化锆ZrO2）的三维晶体结构由极性晶格层和非极性晶格层交替排列组成，铁电极化被限制在分离的极性晶格层中 [6] - 在该材料中，原本的三维铁电畴结构变成了分离的二维铁电畴，因此可能存在一维的带电畴壁结构 [6] - 研究团队发现这些一维带电畴壁被约束在极性晶格层中，其厚度和宽度均具有埃级尺寸，约为人类头发直径的数十万分之一 [6] - 畴壁处过量的氧离子或氧空位充当了黏结的“胶水”，稳定了这些带电的畴壁 [6] - 研究团队利用电子辐照产生的局部电场，演示了对这些一维带电畴壁的人工操控，包括产生、运动和擦除 [6] - 该研究成果颠覆了人们对畴壁结构的传统认知，并为开发具有极限密度的人工智能器件提供了科学基础 [6]

核心观点 - 中国科研团队在铁电材料领域取得重大突破，于萤石结构氧化锆中发现并证实了原子级尺度的“一维带电畴壁”，该发现突破了传统二维畴壁的存储密度极限，并揭示了其独特的“极化-离子”耦合传输特性，为构建高能效的类脑计算芯片与人工智能器件开辟了全新的物理路径[1][3][4] 技术突破与发现 - 研究团队打破了畴壁是二维面状拓扑缺陷的经典认知，在氧化锆中发现畴壁被限制在极性层内部，物理压缩成了原子级尺度的一维“线”[9][10][11] - 这些一维结构是特殊的“头对头”和“尾对尾”带电畴壁，其宽度和厚度仅为一个晶胞大小，具体尺寸为厚2.55Å、宽2.7Å，达到了物理尺寸的极限[3][12][15] - 电子束诱导实验证实，在电场驱动下，这些一维畴壁可以像滑块一样在晶格中独立移动，并伴随着氧离子的迁移，表现为极化-离子的强耦合效应[18][19][21] 材料特性与性能 - 该材料中的一维畴壁结构具有高度活性，变身为一条高效的“离子传输高速公路”，其室温下的氧离子电导率甚至优于钇稳定氧化锆等传统固体电解质[22] - 利用这种原子级一维畴壁进行数据存储，其理论存储密度可达每平方厘米20TB，相当于在一张邮票大小的设备中存储1万部高清电影[24] - 极高的存储密度结合独特的离子传输特性，契合了类脑计算对高能效、多级存储及突触行为模拟的需求[24] 稳定机制与微观机理 - 研究团队利用多层电子叠层成像技术进行观测，该技术将空间分辨率提升到了约28皮米，突破了传统透射电镜对轻元素成像的瓶颈[27][28] - 高能畴壁的稳定存在依赖于晶格内部自发的非化学计量比电荷补偿机制，即通过局部引入高浓度的点缺陷作为“电荷胶水”来维持结构平衡[29][34] - 在带正电的“头对头”交界处，晶格容纳了大量过量的间隙氧离子，实验观测到典型区域每个亚晶胞中额外“挤”入的氧原子数量达到0.771个[30] - 在带负电的“尾对尾”交界处，晶格表现为氧空位的聚集，典型区域每个亚晶胞中的氧空位数量高达0.8个左右[31][32] - 氧离子占据率在几个埃米的范围内发生剧烈突变，这种高浓度的缺陷聚集不仅屏蔽了极化电荷使结构稳定，也提供了可自由流动的电荷载体，使材料成为优异离子导体[36] 研究团队与发表 - 该研究由北京凝聚态物理国家研究中心主导，共同第一作者为中科院物理所出站博士后、鲁东大学副教授钟海以及中科院物理所博士生王诗雨[37] - 通讯作者由金葵娟院士、葛琛研究员和张庆华副研究员共同担任[38] - 研究成果论文发表于最新一期《Science》期刊[1][41]

研究核心突破 - 中国科学家团队在铁电材料领域发现一维带电畴壁新结构，颠覆了畴壁为二维结构的传统认知，补全了铁电物理的拼图 [1] - 该研究为开发具有极限密度的人工智能器件奠定了重要科学基础 [1] - 研究成果于北京时间1月23日在国际顶级学术期刊《科学》上线发表 [1] 研究团队与材料制备 - 研究由中国科学院物理研究所/北京凝聚态物理国家研究中心金奎娟院士、葛琛研究员、张庆华副研究员联合团队共同完成 [1] - 团队利用激光分子束外延方法，在基底上生长了仅十个晶胞层厚度、约5纳米的萤石结构铁电薄膜 [6] - 创制的自支撑萤石铁电薄膜成为开展新结构研究的良好材料平台 [6] 技术方法与观测手段 - 研究结合先进的电子显微学技术，实现了对纳米薄膜晶体结构的全方位原子级观察，基本知晓了薄膜中每一个原子的具体位置 [6] - 通过维度限制的设计思路，在三维晶体里寻找到一维带电畴壁新结构 [7] 科学意义与创新 - 科学层面：阐明了萤石铁电体中极化切换与氧离子传输之间的内在耦合关系 [7] - 应用层面：埃级尺寸（约为人类头发直径的数十万分之一）的畴壁单元预期能极大地提升信息存储密度 [7] - 通过在半个单胞内控制一维畴壁的写入、驱动和擦除，能实现模拟计算 [7] 潜在应用与市场前景 - 铁电畴壁研究对人工智能硬件的革新潜力巨大，旨在应对信息存储、人工智能等国家战略需求 [8] - 利用具有灵活电场可调性的畴壁单元，可在同一物理器件中实现高密度数据存储与类脑计算功能，为下一代高性能、低功耗人工智能芯片提供核心材料解决方案 [8] - 利用一维带电畴壁进行信息存储，预计将比当前的存储密度提高约几百倍，理论上可达每平方厘米约20太字节 [8] - 基于一维畴壁的人造神经突触预计将大幅提高器件密度，并具有低功耗和易操控等优点 [8] - 实验样品中制备3年后仍能观察到畴壁稳定存在，表明一维畴壁具有良好的稳定性 [8]

研究核心突破 - 中国科学家团队在铁电材料与畴壁研究领域取得重要突破，发现了一维带电畴壁新结构，颠覆了人们对畴壁结构的传统认知 [1] - 该研究由中国科学院物理研究所/北京凝聚态物理国家研究中心的联合团队完成，相关成果论文在国际顶级学术期刊《科学》(Science)上线发表 [1] 铁电材料基础与应用潜力 - 铁电材料是一类内部存在自发极化方向的特殊晶体材料，其“电学指南针”特性使其在信息存储、传感、人工智能等领域具有巨大应用潜力 [2][4] - 铁电材料内部由极化方向一致的“铁电畴”和分隔它们的“畴壁”组成，畴壁的物理特性迥异于铁电畴，是畴壁纳米电子学的基础 [4] 研究创新与方法 - 研究团队从2018年开始研究，通过材料制备创新，利用激光分子束外延方法生长出约5纳米厚的萤石结构铁电薄膜，创制了自支撑薄膜作为研究平台 [5] - 团队结合先进的电子显微学技术，实现了对纳米薄膜晶体结构的全方位原子级观察，基本知晓了薄膜中每一个原子的具体位置 [6] - 核心创新点是通过维度限制设计思路，在三维晶体里寻找到一维带电畴壁新结构 [8] 科学意义与应用前景 - 科学层面：研究结果打破了三维晶体中畴壁为本征二维结构的传统认知，阐明了极化切换与氧离子传输之间的内在耦合关系 [8] - 应用层面：埃级尺寸（约为人类头发直径的数十万分之一）的畴壁单元能极大提升信息存储密度，为开发极限密度人工智能器件奠定科学基础 [8] - 利用一维带电畴壁进行信息存储，预计将比当前的存储密度提高约几百倍，理论上可达每平方厘米约20太字节(TB) [9] - 基于一维畴壁的人造神经突触预计将大幅提高器件密度，并具有低功耗和易操控等优点，实验样品显示一维畴壁具有良好的稳定性 [9] 产业转化与战略价值 - 铁电畴壁研究的核心在于通过对材料内部极化“开关”及其边界的精确调控，来创造新一代高性能器件，以应对国家战略需求 [9] - 该研究可为开发下一代高性能、低功耗的人工智能芯片提供核心材料解决方案，利用畴壁单元在同一物理器件中实现高密度数据存储与类脑计算功能 [9]
