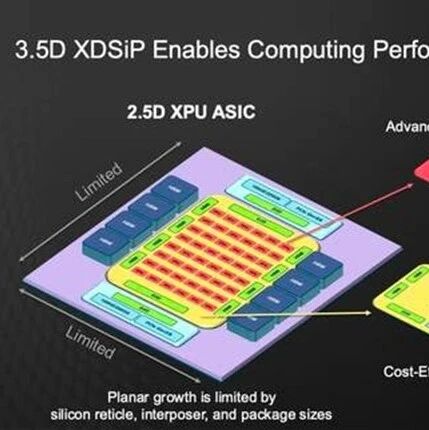

文章核心观点 - 在“后摩尔时代”，为满足AI与高性能计算（HPC）爆炸式增长的算力需求，半导体行业正从依赖先进制程转向多维空间架构的突破，其中先进封装技术成为核心战场 [2][4] - 博通（Broadcom）近期交付了业界首款基于2nm工艺和其3.5D XDSiP（超大尺寸系统级封装）平台的定制计算SoC，标志着2nm工艺与先进封装的首次结合，并凭借面对面（F2F）堆叠等技术实现了互连信号密度提升7倍、接口功耗降低10倍的突破 [2] - 3.5D封装融合了2.5D的平面互连优势和3D的垂直堆叠能力，通过Chiplet（小芯片）模块化设计，允许计算、内存和I/O采用不同工艺独立优化，为构建大规模、高效能AI芯片提供了全新解决方案，正成为行业巨头竞相布局的新焦点 [4][16][58] 先进封装的演进与重要性 - 随着摩尔定律失速和AI算力需求激增，芯片封装技术的重要性被提升到前所未有的高度，以2.5D/3D封装和Chiplet为代表的先进封装技术成为提升芯片集成度、性能和降低功耗的关键 [6] - 到2028年，2.5D及3D封装预计将成为仅次于晶圆级封装的第二大先进封装形式 [6] - **2.5D封装**：通过在硅中介层上集成多个裸die，实现芯片间高速互连，是2008年由赛灵思率先应用于FPGA的过渡技术 [8] - **3D封装**：通过垂直堆叠多个裸芯片，并借助硅通孔（TSV）等技术实现层间通信，极大缩短电子传输路径，是突破“内存墙”、实现高带宽低功耗异构集成的核心技术 [11] - 2.5D与3D封装已成为台积电、三星、英特尔等巨头从制程竞赛转向封装维度竞争的核心支点 [14] 3.5D XDSiP封装的技术细节与优势 - 博通的3.5D XDSiP是一个成熟的模块化多维堆叠芯片平台，结合了2.5D技术和采用面对面（F2F）技术的3D IC集成 [16] - **核心技术：面对面（F2F）堆叠**：与传统“面背堆叠”（F2B）不同，F2F在键合前将芯片正面相对，实现更直接的芯片间互连，省去了硅通孔（TSV），从而缩短距离、提升信号传输效率并增强机械稳定性 [19] - **核心技术：混合铜键合（HCB）**：这是相较于2.5D和3D封装的核心差异化优势，它直接连接芯片正面的铜柱布线，无需使用焊球，可实现每平方毫米数千甚至数万个连接点（例如，传统凸点间距50微米约400个连接，混合键合10微米间距可达10000个以上连接），从而实现超高密度互连 [19][21] - **性能提升**：该平台使堆叠晶粒间的信号密度增加7倍，功耗降低至原来的十分之一（即降低10倍），并减少延迟 [25] - **设计流程**：首先将芯片功能拆解为多个Chiplet，每个Chiplet可采用最适合其功能的制造工艺进行优化，例如计算核心用最先进制程（如2nm），而I/O、缓存等模块可采用更成熟、低成本的工艺 [29][32] - **命名逻辑**：业内形容“2D封装加上Interposer后就变成了2.5D，那么3D封装加上Interposer就变成了3.5D” [32] 行业主要参与者的3.5D布局与进展 - **博通（Broadcom）**：其3.5D XDSiP平台已交付给首位客户富士通，用于其基于台积电2nm的Monaka处理器（拥有144个Armv9 CPU内核）[2][29]；该平台赢得的订单中约80%是搭载HBM的XPU（定制加速芯片）[38]；平台支持最多12个HBM堆叠，超过12个堆叠的设计正在开发中 [38]；预计到2027年，基于该技术的芯片销量将至少达到100万颗 [39] - **AMD**：2023年6月发布的MI300系列AI加速器是首家将3.5D封装技术引入量产的计算巨头 [35]；其技术融合了台积电的SoIC（3D堆叠）和CoWoS（2.5D中介层），使MI300X容纳1530亿个晶体管和192GB HBM3内存，AI推理性能据称是英伟达H100的1.6倍 [37] - **台积电（TSMC）**：通过其3DFabric平台（CoWoS系列2.5D技术与SoIC 3D堆叠技术）为AMD、博通等客户的3.5D实现提供底层支撑 [46]；计划在2025年底将CoWoS产能提升至每月7万至7.5万片，并计划在2027年推出9倍光罩尺寸的超大型CoWoS封装以及系统级晶圆（SoW-X）技术，目标将单个封装算力提升40倍 [46] - **三星（Samsung）**：展示了3.5D配置路线图，计划在2027年使用1.4nm芯片堆叠在2nm芯片上 [39][41] - **英特尔（Intel）**：其3.5D技术是在带有硅桥的基板上实现，旨在以更具成本效益的方式获得高密度互连优势，而无需使用巨大的单片中介层 [42][43] - **其他客户/合作**：苹果据传正与博通合作开发其首款AI服务器芯片（代号Baltra，预计2026年量产，采用台积电N3P工艺）[39]；博通也为谷歌等科技巨头打造定制XPU，用于规模可达百万个AI加速器的庞大服务器集群 [39] 3.5D封装面临的挑战与未来发展需求 - **热管理**：在3.5D组件中管理热量仍然是一个重大挑战，动态热梯度可能缩短芯片寿命和可靠性 [49][50] - **成本与良率**：工艺复杂性和制造成本是制约其大规模应用的主要因素，需要进一步降低成本和提高良率 [49] - **设计与数据管理**：设计复杂系统涉及的数据量爆炸性增长，有效处理数据并减少模拟分析时间是主要挑战 [51]；确保信号时序收敛（时序收敛）也变得越来越复杂 [54] - **EDA工具与标准化**：EDA工具需要发展以处理3.5D设计的复杂性，并改善IC设计师与封装专家的协作 [55]；像UCIe这样的行业标准对于提高组装便利性至关重要 [55] - **工艺与组装**：需要确保3.5D组装各个步骤的工艺一致性，并管理具有不同特性的各种裸片的热、电和机械连接（组装复杂性）[54][56] - **生态合作**：实现3.5D封装需要芯片厂商、EDA供应商、代工厂、OSAT（外包半导体组装和测试）和系统集成商等整个半导体生态系统的持续合作 [56] - **未来愿景**：3.5D封装的最终目标是实现芯片设计的“即插即用”方法，设计者可以从Chiplet库中选择并快速集成，这可能在未来几年内从HBM与定制处理器的堆叠开始实现 [47]

股价表现与市场对比 - 截至撰写时（3月3日周二上午），博通股价在过去一年中上涨近60% [1] - 同期，SPDR S&P 500指数仅上涨约15.52% [1] - 在过去一年中，博通的表现超越了除一家以外的“美股七巨头”成员 [1] - “美股七巨头”中，仅谷歌母公司上涨80%，其余成员表现如下：英伟达上涨46%，特斯拉上涨37.66%，苹果上涨9.46%，微软上涨0.39%，亚马逊下跌1.83%，Meta下跌2.19% [3][8] 业绩预期与分析师观点 - 博通计划于3月4日发布2026财年第一季度财报 [4] - 加拿大皇家银行资本市场分析师预计，第一季度营收和非GAAP每股收益分别为191亿美元和2.00美元，第二季度分别为204亿美元和2.16美元 [6] - 分析师预计第一季度业绩和展望将略高于市场共识，主要受网络业务实力驱动 [6] - 该分析师重申了对博通股票的“与板块一致”评级，但由于近期同行估值倍数收缩，将目标价从370美元下调至340美元，该目标价基于其2027年每股收益预测的25倍市盈率 [10] AI业务与客户动态 - 博通与谷歌的合作关系是双方股价表现强劲的原因之一，博通帮助谷歌构建了其TPU [3] - 人工智能公司Anthropic计划采购高达100万个TPU，这为博通带来了210亿美元的机架订单，这些订单预计在2026年下半年开始增加 [6] - 对于Anthropic在初始210亿美元订单之后对TPU机架的持续需求可持续性，分析师表示尚不明确，特别是考虑到Anthropic已与英伟达/微软达成协议，将采购300亿美元的Azure计算资源 [10] 技术产品进展 - 博通已开始出货业界首款基于其3.5D eXtreme Dimension系统级封装平台的2纳米定制计算系统级芯片 [11] - 3.5D XDSiP平台是一个模块化、多维堆叠芯片平台，结合了2.5D技术和使用面对面技术的三维集成电路集成 [11] - 该平台允许计算、内存和网络I/O在紧凑的外形尺寸中独立扩展 [12] - 公司表示，借助3.5D XDSiP，消费级AI客户可以提供最先进的XPU，具有无与伦比的信号密度、卓越的能效和低延迟，以满足千兆瓦级AI集群的巨大计算需求 [13] - 该平台技术于2024年推出，但已得到改进以支持更广泛客户群的XPU，这些产品将于2026年下半年开始出货 [14] - 富士通高管表示，这一突破是其FUJITSU-MONAKA计划的关键推动力，旨在提供尖端、高性能、低功耗处理器，并高度评价了与博通的战略合作伙伴关系 [15]

博通3.5D XDSiP技术发布与解读 - 博通已开始交付业界首款基于其3.5D超大尺寸系统级封装平台打造的2纳米定制计算SoC [2] - 该技术结合了2.5D技术和采用面对面技术的3D集成电路集成，是下一代XPU的基础[2] - 3.5D XDSiP平台支持计算、内存和网络I/O在紧凑外形内独立扩展，以实现大规模高效低功耗计算[2] 技术细节与行业对比 - 3.5D XDSiP是一个模块化多维堆叠芯片平台，旨在解决摩尔定律放缓后芯片尺寸对计算能力的限制[4][5] - 与AMD MI300系列采用台积电CoWoS封装类似，多芯片架构允许使用更小芯片以提高良率，并可采用不同工艺节点优化成本和效率[6] - 博通的设计与MI300X相似但采用混合铜键合技术进行芯片间面对面通信优化，据称能实现更密集的电气接口、更高互连速度并缩短信号布线距离[8][10] 客户应用案例：富士通Monaka CPU - 富士通是首批公开采用3.5D XDSiP技术的芯片设计公司之一，其Monaka芯片包含四个2nm工艺计算芯片，每个有36个Armv9核心，堆叠在5nm工艺SRAM芯片之上[11][13] - 该芯片通过中央I/O和内存芯片互连，具有12通道DDR5内存和PCIe 6.0接口[11] - 富士通的路线图显示，Monaka芯片要到2027年才会发布[14] 市场前景与公司战略 - 博通预计到2027年，基于其堆叠式设计技术将至少售出100万颗芯片，这可能代表价值数十亿美元的收入来源[15] - 在博通赢得的XDSiP设计订单中，约有80%是搭载HBM显存的XPU[14] - 博通通常不自行设计整个AI芯片，而是与谷歌、OpenAI等公司合作开发定制处理器，其AI芯片收入在第一财季预计同比增长一倍，达到82亿美元[16] - 公司已成为英伟达和AMD的重要竞争对手，预计将在2024年下半年推出两款基于堆叠技术的产品，并在2027年推出另外三款产品的样品[16] 技术演进与平台能力 - 自2024年推出3.5D XDSiP平台以来，博通已扩展其平台功能以支持面向更广泛客户群的XPU，这些产品将于2026年下半年开始发货[2] - 该平台在2024年发布时支持最多12个HBM堆叠的设计，目前超过12个堆叠的设计正在开发中[14] - 工程师们正在努力制造最多包含八个堆叠层的芯片[17]

OpenAI与博通合作开发AI芯片 - OpenAI正与博通合作开发定制AI加速器 旨在减少对Nvidia依赖并降低GPT系列模型成本 [1] - 博通首席执行官透露其价值100亿美元的神秘客户为OpenAI 该客户已获得超过100亿美元基于博通XPU的AI机架订单 [1] - OpenAI定制芯片预计2026年亮相 主要供内部使用 不会向外部客户开放 [1] 博通技术能力与产品规划 - 博通提供构建大规模AI计算系统的基础技术 包括SerDes、网络交换机、共封装光互连及3D封装技术 [2] - 博通3.5D XDSiP封装技术支持在6000平方毫米封装上集成2个3D堆栈、2个I/O芯片及最多12个HBM堆栈 [5] - 博通预计首批3.5D XDSiP产品将于2026年开始出货 与OpenAI芯片上市时间一致 [5] 芯片架构设计特点 - 芯片架构类似AMD MI300系列加速器 采用模块化设计允许客户自定义知识产权集成 [5] - 博通专注于以太网协议 其Tomahawk 6系列交换机和共封装光学芯片可能用于纵向横向扩展网络 [5] - OpenAI需自行提供或授权高性能矩阵乘法累加器单元 博通负责提供其他基础技术 [7] 行业竞争格局 - 苹果亦与博通合作开发代号"Baltra"的AI加速器芯片 计划2026年推出 [9] - 苹果承诺投资5000亿美元并招聘20000名员工 在德克萨斯州建设基于自研芯片的AI加速服务器制造工厂 [10]
