文章核心观点 文章系统分析了Gartner《2026年十大关键战略技术趋势》与现场可编程门阵列（FPGA）技术的关联，指出FPGA在AI平台与基础设施、AI应用与编排、安全与信任治理三大主线中均存在广泛且深度的应用机遇，有望成为支撑未来关键技术趋势的核心硬件平台之一 [1][4] 一、 AI原生开发平台 - **核心概念**：利用生成式AI实现快速、高效的软件开发，形态包括“一次性”生成工具、“氛围编码”工具及多AI智能体协同系统，核心驱动力是提升交付速度、生产力并节约成本 [7] - **FPGA机遇1**：FPGA/电子设计自动化工具链将被纳入AI原生开发体系，通过接入大模型自动化完成工程脚本生成、约束模板生成、IP配置等重复流程，大幅缩短开发时间 [8] - **FPGA机遇2**：FPGA作为唯一可承载高频验证的硬件，将成为自动化硬件设计时代不可替代的原型验证平台，不仅用于自身逻辑验证，更是所有专用集成电路/片上系统/芯粒流片前进行系统级验证的核心硬件，AI原生开发平台的普及将显著提升其在此市场的需求 [9] 二、 AI超级计算平台 - **核心概念**：为训练和运行先进AI模型提供超大规模算力，集成高性能计算、专用处理器和可扩展架构，以支撑数据密集型工作负载 [9] - **FPGA机遇1**：承担AI超算中的数据流预处理和辅助计算任务，通过在网络接口与计算单元之间充当“数据守门人”，直接在数据传输路径上完成解包、清洗及格式转换，有效缓解CPU与GPU面临的“内存墙”与“I/O墙”挑战，降低主处理器无效负载 [10] - **FPGA机遇2**：作为构建可编程AI数据中心网络的关键器件，实现远程直接内存访问/InfiniBand卸载、流量整形、虚拟化隔离与安全加速，是构建高性能AI数据中心网络和智能网卡的核心组件，对国产自主可控数据中心具有重要意义 [11] 三、 机密计算 - **核心概念**：通过基于硬件的可信执行环境，在数据“使用中”的处理过程中提供保护，防止未授权访问，随着隐私法规趋严和AI应用普及而愈发关键 [11] - **FPGA机遇1**：构建可定制的硬件级可信执行环境，利用可编程逻辑与片上存储资源实现面向特定行业/场景定制的隔离执行环境、访问控制逻辑和安全状态机，并能集成国密算法（如SM2/SM3/SM4）及后量子密码算法加速，满足金融、政务、军工等对“国产可控+可定制密码体系”的强需求 [12] - **FPGA机遇2**：作为边缘与行业设备中的本地机密计算节点，在工业控制、医疗设备、车载网关等场景中，既承担实时信号处理、协议转换，又内建加解密、身份认证与访问控制，保证数据全链路机密性与完整性，且支持远程安全更新以迭代算法和策略 [13] 四、 多智能体系统 - **核心概念**：通过多个专业AI智能体协同合作完成复杂工作流，相比单体式AI方案能显著提升效率和可扩展性，2024年一季度至2025年二季度相关咨询量增长1445% [13] - **FPGA机遇1**：承载多智能体在物理世界中的并发推理与实时控制，利用其在确定性时延、多通路并行处理和低抖动响应方面的优势，在工业生产、机器人和自动驾驶等场景中实现多传感器数据融合、状态机控制、轻量模型推理及安全互锁逻辑 [13] - **FPGA机遇2**：支持多智能体驱动的硬件开发自动化流程，将“架构设计—模块划分—RTL编写—仿真—综合”等环节映射为多个AI代理协作完成，使FPGA成为该自动化系统的首选试验场与目标平台，显著压缩设计迭代周期与人力成本 [14] 五、 特定领域语言模型 - **核心概念**：基于特定行业或业务功能数据集训练的AI模型，相比通用大语言模型在相应领域能提供更高准确性和合规性，有助于减少错误、加快部署并降低成本 [15] - **FPGA机遇1**：RTL/Verilog/VHDL专用特定领域语言模型将成为FPGA开发的新“智能编译器”，可自动生成可综合代码、修复错误、派生测试平台及优化建议，对于国产FPGA与电子设计自动化生态而言，是增强客户粘性和生态锁定的重要抓手 [16] - **FPGA机遇2**：构建面向FPGA/电子设计自动化的检索增强生成语料体系，通过结构化整理海量工程文档、手册及历史项目代码库，形成高质量的知识服务，将成为FPGA厂商和工具提供商新的差异化护城河和长期数据资产 [17] 六、 物理AI - **核心概念**：通过具备感知、决策与行动能力的机器人、无人机、汽车及智能设备将智能能力带入物理世界，Gartner预计到2028年全球前十名AI供应商中将有一半推出物理AI产品 [18] - **FPGA机遇**：作为物理AI系统中“感控一体”的底座芯片，能在单芯片内整合高速接口、实时信号预处理、轻量神经网络推理以及运动控制逻辑，在机器人、无人机、自动导引运输车、工业装备等场景承担核心角色，满足低延迟、高可靠性及功能安全标准（如SIL/ASIL）要求 [18] 七、 前置式主动网络安全 - **核心概念**：采用先进AI技术，在网络攻击发生之前进行预测、干扰和化解，到2029年，缺乏此能力的技术产品将失去市场竞争力 [19] - **FPGA机遇**：实现可编程、安全可控的硬件防护层，基于FPGA的智能网卡能在10G/40G/100G链路上实现线速深度包检测、正则匹配与多模式特征匹配，实践表明其可在100Gbps速率下并行扫描数千至百万条规则，显著优于软件方案，从而在服务器前构筑“第一道主动防线” [20] 八、 数字溯源 - **核心概念**：借助材料清单、认证数据库、水印等工具对软件、数据和媒体内容的来源与完整性进行验证，随着欧盟《人工智能法案》等监管落地，对AI生成内容进行水印标记和溯源将成为刚性需求 [21] - **FPGA机遇**：构建可重构的数字溯源硬件底座，在终端、网关和服务器侧承载高性能的签名/验签、哈希、时间戳及实时数字水印生成，利用并行处理架构确保大规模数据流全链路的可验证性，其可重构特性便于适配持续演进的法规与标准 [22] 九、 AI安全平台 - **核心概念**：通过统一管控机制为第三方AI服务和自建AI应用提供安全防护，以应对提示词注入、智能体异常行为、数据泄露等AI原生风险 [23] - **FPGA关联度**：该平台核心是模型治理、行为监控与策略编排，主要工作负载偏向软件逻辑，与FPGA直接关联度不高，FPGA在其中仅作为可选的推理加速或实时监控加速组件存在，并非核心技术驱动力 [24] 十、 地缘回迁 - **核心概念**：指将工作负载从全球超大规模云平台迁移到主权云或本地环境，以降低地缘政治风险，由地缘政治动荡与监管要求驱动 [25] - **FPGA机遇**：构建主权云与本地化算力中的硬件模块，国产FPGA可作为主权云中的通用加速资源或安全模块，承担网络卸载、加解密、压缩编解码与数据过滤等任务，为上层AI与业务系统提供本地化、可控的基础设施保障 [26]

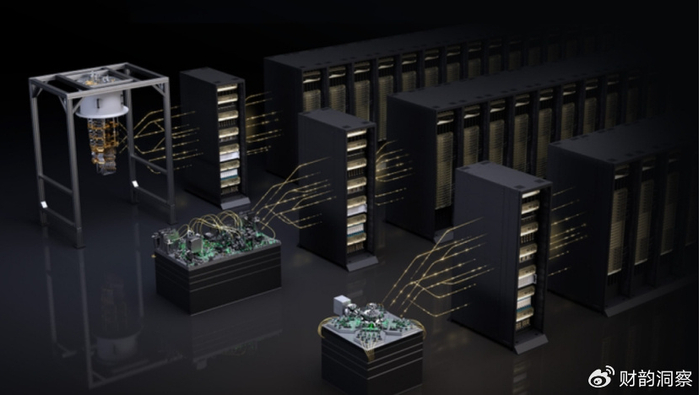

文章核心观点 - NVIDIA发布新型互联架构NVQLink，旨在通过开放系统架构将GPU与量子处理器耦合，构建加速的量子超级计算机，以解决量子纠错对经典计算资源的苛刻要求 [1][3] - NVQLink的战略定位是成为量子计算基础设施的赋能者，通过制定行业互联标准，确保无论何种量子处理器技术胜出，都需依赖NVIDIA的GPU和CUDA-Q生态系统，从而占据未来量子-AI融合市场的中心地位 [5][18] - 该架构标志着美国在量子计算基础设施工程化和标准化方面取得体系性胜利，通过“计算生态”思维整合下一代计算生态，与中国的“物理生态”发展路径形成显著分野，可能影响未来全球量子科技产业竞争格局 [18][19][20] NVQLink技术特性 - 核心目标是提供大规模量子计算和量子纠错所需的低延迟、高吞吐量连接，其关键价值在于保证量子纠错循环的“确定性”，支持确定性、低延迟通信，远超传统网络“尽力而为”的模式 [3][6] - 实现了关键性能指标：控制器与GPU之间的数据往返延迟小于4微秒，这一指标被视为实用化容错计算的“准入门槛”，能够满足量子比特相干时间保护的需求 [8] - 该架构是对传统NVLink技术的升级，并与CUDA-Q平台深度集成，提供一个统一的开发环境，允许开发者无缝编排量子处理器、GPU和CPU资源 [12][13] 行业影响与生态系统 - NVQLink采用开放架构，已获得17家量子处理器制造商、5家控制系统制造商和9家美国国家实验室的广泛支持，正成为异构量子硬件的通用互联语言 [5][13][17] - 通过将量子纠错任务转移到高并行度的GPU上，可有效降低定制硬件的成本和开发周期，加速容错通用量子计算的工程化和产业化进程 [9] - 这种强大的生态绑定使NVIDIA在混合量子-经典架构中占据中心地位，即使不生产量子处理器，也成为容错通用量子计算的“中枢神经系统”，为其他竞争者设置了巨大的兼容性壁垒 [17][18] 战略比较与发展路径 - 美国量子计算的领头羊如NVIDIA、IBM和谷歌已超越单一硬件或软件供应商角色，成为产业思维的引领者与生态价值的构建者，通过“技术溢出、基建填补、标准定义”推动产业从“单点创新”走向“系统创新” [18][19] - 美国的发展路径是“计算生态”，即由计算机学科和AI人才广泛参与推动量子计算技术突破与应用落地，而中国目前是“物理生态”，由物理学家主导，计算巨头集体缺位，生态建设滞后 [19][20] - 这种结构性差距被视为文明等级的差异，美国通过GPU核心优势反向整合下一代计算生态，正在抢占AI与量子深度融合的下一个十年制高点 [18][20]

硅光子学与共封装光学技术发展 - 嵌入式或集成半导体光学模块（OBO、NPO、CPO）出货量预计到2033年将以50%的复合年增长率增长 [2] - 集成解决方案在AI系统中显著提升传输容量和处理能力，提供更高带宽、更低功耗，并支持AI集群扩展所需的高带宽结构 [2] - CPO技术将引领AI计算领域的代际转变，NVIDIA、英特尔、Marvell和Broadcom是当前技术发展的主要推动者 [4] 技术演进与性能提升 - 从OBO到NPO再到CPO的演进过程中，铜的使用大幅减少，性能有望实现80倍飞跃，3D CPO性能可能比现有解决方案高80倍 [7] - CPO通过光速吞吐量实现GPU与加速器间的超高速、低延迟通信，大幅扩展带宽并降低功耗 [5] - 光纤替代铜线可提供AI集群扩展所需的高速、高带宽数据传输，推动AI超级计算能力的规模化和民主化 [7] 市场前景与收入预测 - 到2027年，NPO和CPO的广泛应用将推动综合收入同比增长达三位数，总出货容量占比将达两位数 [4] - 到2033年，超过50%的收入和出货容量将来自集成半导体光学I/O解决方案 [4] - Applied Optoelectronics等公司的OBO产品将在2023年得到更广泛应用，但CPO被视为改变游戏规则的关键技术 [4]
