文章核心观点 - 新任CEO陈立武通过激进裁员、资本运作和押注先进制程这“三把火”，为陷入困境的英特尔进行了止血、输血和强心手术，使其暂时脱离危险并留在竞争牌桌上 [5][6][47] - 然而，公司最核心的代工业务仍面临巨额亏损，且缺乏能改变游戏规则的“灯塔客户”订单，其长远竞争力与盈利前景依然面临根本性挑战 [7][23][44] 第一把火：裁员与聚焦 - 陈立武上任后大力削减成本，上任头三个月直接裁员约2万人，相当于每天超200人离职，加上前任的裁员，不到两年内总计削减超35500个岗位 [10] - 裁员结构显示，受影响员工中仅约8%带有“经理”头衔，超90%为各类工程师、技术专家或一线支持人员，导致技术骨干流失 [10] - 公司为此支付了高额重组费用，2025年第二季度一次性记录超10亿美元重组及遣散费，第三季度相关费用为1.75亿美元 [11] - 同时推动结束远程办公，并以44.6亿美元出售旗下可编程芯片业务Altera的51%股权，以聚焦主业 [11] - 研发预算同比减少超8亿美元，资源高度集中于四个最高优先级方向：18A工艺量产与爬坡、14A工艺研发、以AI为中心的产品、先进封装技术 [12][13] - 措施短期效果显著，2025年第三季度总运营支出降至44亿美元，较2024年同期的54亿美元节省10亿美元，强化了资产负债表和现金储备 [13] 第二把火：抱大腿（资本运作） - 陈立武通过资本运作为英特尔引入三笔关键投资，包括从美国政府获得89亿美元注资，政府由此获得英特尔9.9%股权，成为最大股东之一，英特尔被定位为“国家战略资产” [16][17] - 英伟达投资50亿美元，双方达成共同开发集成英伟达GPU技术的x86处理器协议，但该协议不涉及使用英特尔代工服务的承诺 [18] - 软银（孙正义）投资20亿美元，此举可能推动利用英特尔代工资产支持OpenAI相关基础设施业务 [19] - 外部输血极大改善了公司现金状况，截至2025年第三季度末，现金及短期投资总额达309亿美元 [19] - 资本运作带来立竿见影的好处：英特尔股价在2025年累计上涨超80%，并获得政策支持优势 [20] - 但根本问题未解，代工业务仍巨额亏损，2025年第三季度该业务营收42亿美元，营业亏损高达23亿美元，预计2025年全年亏损达95亿美元 [20] - 代工业务缺乏关键外部订单，要实现2027年盈亏平衡的目标，必须赢得如苹果、英伟达、高通等级的“灯塔客户”大额订单，但目前除微软和亚马逊的小规模承诺外，尚无实质性突破 [23] 第三把火：押注18A，背水一战 - 公司将聚集的资源全部押注在18A（约1.8纳米）先进制程工艺上，这是其十年来首次在制造工艺上追近台积电、三星等竞争对手 [27][28] - 18A工艺集成了两大突破性技术：RibbonFET（环绕栅极晶体管）和PowerVia（背面供电） [30] - 该工艺目前主要承载两款关键产品：面向AI PC的消费级处理器Panther Lake（酷睿Ultra 300系列）和面向数据中心服务器的至强6+处理器Clearwater Forest [31][35] - 18A工艺面临良率挑战，初期生产良率估计在55%到65%之间，仅够支持自家产品生产，但作为商业代工厂接外部订单，此良率远未达到行业通常要求的70%甚至80%以上 [32] - 首席财务官表示，18A良率进展可支持Panther Lake出货，但尚未达正常利润率水平，预计2026年底达理想成本，2027年达行业标准 [32] - 外部订单进展缓慢，公开承诺使用18A工艺的主要客户是微软和亚马逊，计划用于生产其定制AI芯片（如微软Maia 2，亚马逊Trainium 3） [38] - 有传闻苹果可能将部分Mac芯片订单交给英特尔使用18A增强版工艺，但即便成真，其规模与重要性也难与台积电的顶级客户群（英伟达、高通、AMD）相比 [38] - 2025年12月，关键消息曝出英伟达已暂停使用英特尔18A工艺进行芯片测试和评估，这对英特尔代工部门争取客户是一次重大打击 [38] 身份的阴影与外部挑战 - CEO陈立武身兼英特尔CEO与多家风投基金（如华登国际、Celesta Capital）关联人的双重角色，引发持续的利益冲突质疑，例如在Rivos收购案和SambaNova Systems谈判中，其个人均是相关公司的投资者或主席 [40][41][45] - 英特尔董事会虽制定了回避政策和披露要求，但未采取更彻底的隔离措施（如设立“盲信托”），公司治理“防火墙”的坚固性受质疑 [42] - 公司面临其他外部挑战，如欧盟法院在2025年底维持了对英特尔历史反垄断行为的裁决 [42] 现状总结 - 公司通过裁员“瘦身”，全球员工总数从2024年12月底的124100人降至2025年9月底的88400人，裁减近四分之一 [10][46] - 通过资本运作获得充沛现金流，现金及短期投资达309亿美元 [19][46] - 技术取得关键进展，18A工艺实现量产 [46] - 但目前支撑公司营收和利润的，仍主要依赖传统x86处理器在PC和服务器市场的销售，以及美国政府的政策与资金红利 [47]

三星发布全球首颗2nm芯片 - 三星于2025年底发布全球首颗2nm芯片，即其猎户座手机SoC Exynos 2600 [1] - 该芯片采用三星第二代GAAFET 2nm技术制造，采用10核CPU设计 [1] - 据三星称，该芯片性能提升39%，并因采用HPB技术使温效降低16% [1] 芯片工艺竞争格局 - 三星2nm芯片的发布标志着全球芯片制造工艺正式进入2nm时代 [3] - 联发科天玑9500采用台积电N3P工艺，高通骁龙8 Elite采用台积电N3P工艺，而三星Exynos 2600采用三星N2工艺 [4] - 表格对比显示，三款旗舰SoC在CPU核心配置、缓存及GPU上存在差异，三星Exynos 2600的部分缓存参数尚未明确 [4] 国内外芯片制造工艺差距 - 国内芯片制造工艺目前处于等效7nm水平 [5] - 当国际领先工艺为3nm时，国内外差距为两代（5nm、3nm） [5] - 随着三星达到2nm且台积电即将达到2nm，国内外差距扩大至三代（5nm、3nm、2nm） [5] 先进制程制造的技术瓶颈 - 制造7nm以下芯片非常困难，主要瓶颈在于缺乏EUV光刻机 [8] - 理论上，浸润式DUV光刻机可通过多重曝光制造5nm甚至3nm芯片，但尚无厂商实际成功制造5nm芯片，且良率将大打折扣 [8] - 良率问题将直接影响芯片的成本和制造效率 [8] 获取先进光刻机的途径与挑战 - 获取EUV光刻机是突破先进制程的关键，但购买途径受阻 [10] - ASML仅向中国销售技术落后10年以上的光刻机，不提供最先进的浸润式DUV，更不提供EUV光刻机 [10] - 自主制造EUV光刻机面临重大挑战，包括EUV光源、物镜系统等核心供应链均被ASML绑定 [10] - 尽管如此，自主制造EUV光刻机被视为缩小与国际顶尖芯片制造技术差距的必由之路 [10]

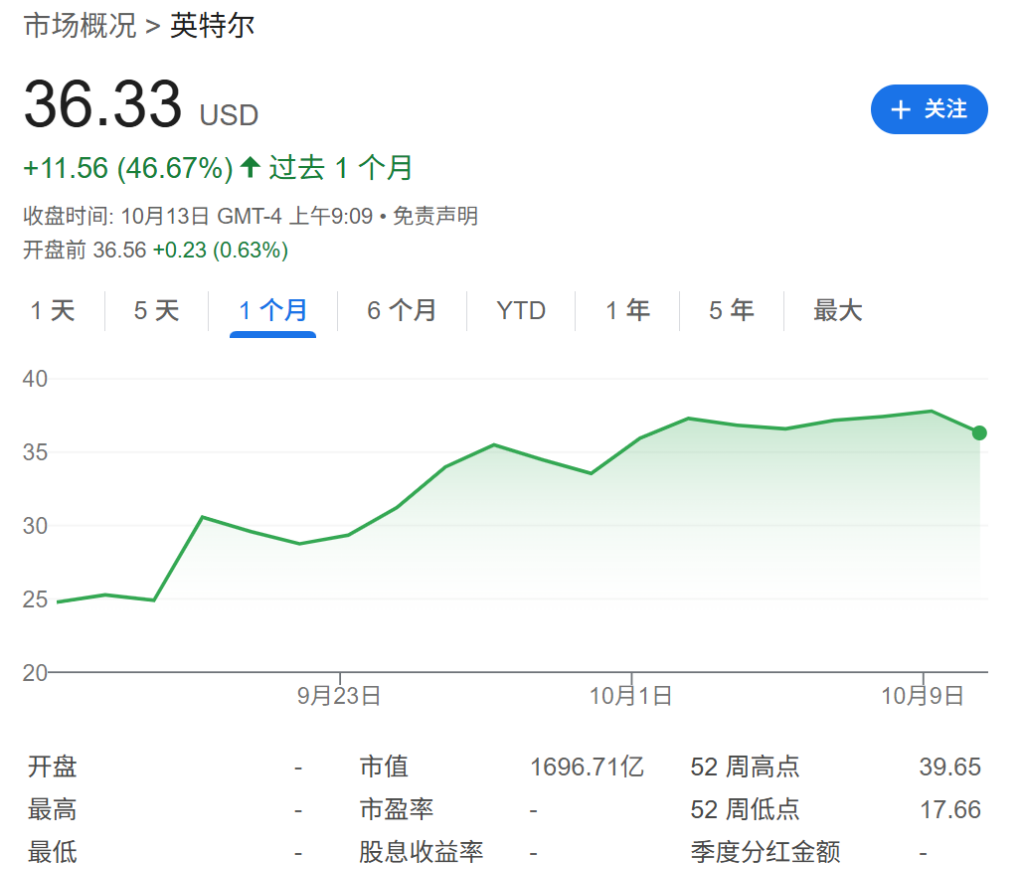

投资与财务状况 - 英特尔斥资320亿美元在亚利桑那州建设新芯片工厂，该投资额超过公司2024年预期收入的一半[1][4] - 公司代工部门每年亏损超过100亿美元，并背负200亿美元的净债务[1][4] - 美国政府将原计划补贴转为股权投资，获得英特尔10%的股份，随后英伟达和软银的投资推动公司股价在一个月内上涨超过46%[1][5] 生产与技术能力 - 亚利桑那州钱德勒市的芯片工厂占地700英亩，Fab 52工厂已投产，其混凝土用量是迪拜哈利法塔的两倍，并安装了每台价值数亿美元的ASML极紫外光刻设备[4] - 英特尔18A工艺被公司代工部门负责人称为“目前地球上最先进的半导体生产技术”，早期的良品率问题已得到解决[1][4] - 公司即将推出两款基于新工艺的芯片：用于个人电脑的Panther Lake和用于服务器的Clearwater Forest[4] 市场前景与客户关系 - 未来6至8个月内，苹果、英伟达和高通等关键客户将对18A工艺芯片进行测试，测试结果将决定英特尔在先进制造领域的命运[1][4] - 英特尔代工部门承认，尽管拥有先进技术，但仍需要“赢得客户信任”以在台积电长期主导的市场中竞争[1][5] - 若18A工艺能成功吸引客户，将为公司计划于2028年推出的14A工艺获得预订单铺平道路，否则公司可能放弃该技术路线[5] 战略定位与行业影响 - 英特尔在美国本土芯片制造领域的巨额投资被视为重新夺回先进制造领导地位的豪赌，其成败将在未来6-8个月内见分晓[1][4] - 分析师认为，特朗普政府对大型科技公司支持国内制造业的压力可能推动更多客户转向英特尔[5] - 有行业评论指出，英特尔已从“太大而无法拯救”转变为“大到不能倒”的企业[5]

台积电商业秘密泄露事件 - 东京电子株式会社解雇台北分公司一名员工 这是该公司首次就台积电商业机密案公开发表声明 [1] - 台积电证实因2纳米制程商业秘密泄漏开除多名员工 近期通过常规监控发现违规行为 已对涉事人员采取法律行动 [1] - 涉案人员约10人 包括1名跳槽至东京电子的前员工(已被收押) 6名研发中心人员(传送2纳米资料) 3名试产人员(拍摄400多张技术照) [1][2] - 台积电强调对商业秘密违规行为零容忍 已启动司法程序并移交涉案人员 [1][2] 全球2纳米芯片技术竞争 - 日本政府支持的Rapidus项目斥资340亿美元(约2440.92亿人民币) 已成功生产日本首个2纳米晶体管 [2] - 台积电正全力冲刺2024年底前量产2纳米制程 该技术泄露事件涉及核心研发数据 [1][2] - 纳米尺寸越小芯片越先进 台积电与三星等公司正在竞相缩小制程 [2] 晶圆代工行业格局 - 2025年Q1台积电以67.6%市场份额稳居全球第一 三星(7.7%)/中芯国际(6.0%)/联电(4.7%)/格芯(4.2%)分列2-5位 [3] - 前五大厂商合计占据全球90.2%市场份额 其中台积电份额超其他四家总和两倍 [3] - 当季三星/联电/格芯营收分别下降11.3%/5.8%/13.9% 中芯国际营收逆势增长1.8% [3]

核心事件概述 - 台积电发生涉及2纳米制程技术的重大商业机密泄露事件 多名前员工因违规获取敏感信息被解职并移送法办[4] - 案件由台"高检署"依"国家安全法"调查 系首宗涉及芯片技术的重大案件[4] - 泄密者通过远程操控手机拍摄上千张照片复制机密 并转传给已转任东京电子公司的前同事[4][5] 技术竞争格局 - 2纳米制程为当前全球最先进半导体技术 仅台积电 三星 英特尔与日本Rapidus等极少数企业持续研发[4][5] - 台积电计划2024年底前量产2纳米芯片 苹果和高通为主要客户[4][5] - 日本Rapidus由软银 索尼 丰田等8家企业于2022年成立 目标2025年实现2纳米制程首发[5] 涉事企业关联 - 主要泄密者陈姓工程师从台积电系统整合部门转任东京电子公司设备工程师[5] - 东京电子公司为日本Rapidus股东之一 案件直接关联两家企业的竞争关系[4][5] - Rapidus于2024年7月18日宣布已开始2纳米GAA晶体管测试晶圆原型制作 并达到预期电气特性[5] 行业影响维度 - 事件不仅涉及营业机密 可能影响台湾地区在全球芯片产业的技术优势地位[5] - 案件凸显尖端半导体技术保护的重要性与复杂性[4][5]

IBM Power11处理器发布 - Power11处理器于7月25日上市，定位入门级、中端和企业级服务器[4] - 该处理器是Power10的深度升级版本，采用三星7nm+工艺制造[5][8] - 晶体管数量达180亿个，芯片面积654平方毫米，时钟频率3.8-4.4GHz[11] 技术规格与性能 - 支持16个全激活核心，相比Power10最多15个核心有所提升[10] - 提供SCM和DCM两种模块配置，频率范围2.4-4.2GHz[10] - 支持DDR5内存，通过OMI接口实现DDR4/DDR5兼容[12] - 四节点系统最高支持256核心和64TB内存[18] 市场竞争对比 - 相比AMD Zen5核心Epyc 9005处理器，Power11在内存带宽上具有优势（12.8TB/s vs 1.5TB/s）[19][20] - 对比英特尔Granite Rapids至强6处理器，Power11在核心频率（4.4GHz vs 2GHz）和内存带宽（12.8TB/s vs 5.5TB/s）上领先[20] 系统架构创新 - 采用OpenCAPI内存接口(OMI)，实现内存协议与处理器解耦[12] - 每个节点4插槽设计，X-bus互连速度50Gb/s，A-bus NUMA链路32Gb/s[17] - 通过调整内存控制器数量（16个）优化内存带宽与温度[20] 产品演进路线 - Power9到Power11三代产品核心数量从最多192个提升至256个[22] - 相对性能从Power9的5080.7提升至Power11的9045.8，增幅78%[22] - 理论最高配置Power E1185X可达512核心，性能达Power9的3.24倍[22]

裁员与业务调整 - 公司计划裁减全球15%-20%的员工，并在加利福尼亚州圣克拉拉总部裁员107人，裁员将于7月18日生效 [3] - 2024年5月公司已进行大规模裁员，涉及工程、制造、销售和营销等多个部门，其中工程部门受影响最严重，包括射频电路设计、可制造性设计和I/O设计等团队被解散 [3] - 自2025年7月起，制造业务部门员工将面临高达20%的裁员 [4] - 公司计划关停汽车业务，旗下Automotive Group将关闭，软件定义汽车平台团队等将被解散，大多数员工将被裁员，但会履行对客户的现有承诺 [4] 高管与董事会变动 - 2024年公司进行董事会调整，独立董事ileen B Fabbioli和Tom Ohepner当选为董事会成员，而Michele A Patrick、Susan M Prescott和Zak Williams未被提名连任 [4] - 同年高管团队出现变动，资深副总裁Devon D Anderson、执行副总裁兼首席信息官Stephen C Smith、资深副总裁兼芯片设计总监Riyad Asmat和执行副总裁Gregory P Bryant等相继离职 [4] 财务与市场表现 - 2023年公司净利润仅为2 92亿美元，2024年第一季度出现6 3亿美元净亏损 [5] - 客户计算部门（CCG）营收下降20 8%，数据中心和人工智能部门（DCAI）营收下降7 6% [5] - 公司在与AMD、NVIDIA等竞争对手的较量中逐渐失去优势，市场份额不断被蚕食 [5] 技术创新挑战 - 在芯片制造工艺上，公司的7纳米工艺进度一再延迟，而台积电和三星等竞争对手则在推进更先进的工艺技术 [5] - 在人工智能领域，NVIDIA占据主导地位，公司的技术积累和市场份额相对较小 [5] 未来发展潜力 - 公司拥有强大的研发实力和技术创新能力，以及在全球半导体市场的品牌影响力和客户资源 [5] - 通过裁员超20%的重组计划，有望降低运营成本、提高运营效率，为未来发展奠定基础 [5]

台积电3nm工艺布局 - 台积电将N3工艺称为"最后也是最好的FinFET节点"，并开发了N3B、N3E、N3P、N3X、N3S、N3RF、N3A和N3C等多个变体，打造全面可定制的硅片资源平台 [2] - N3B为基准3nm工艺，N3E是成本优化版本（EUV层数更少且无需双重曝光），N3P在相同速度下性能提高5%或功耗降低5-10%，N3X面向高性能计算支持更高电压和时钟频率 [28][31][33][36] - N3工艺相比N5在相同功耗下速度提升10-15%，相同速度下功耗降低25-30%，逻辑密度提升约1.7倍 [30] FinFET技术演进 - 英特尔2009年推出22nm FinFET工艺，开启晶体管三维化革命，较32nm工艺工作电压降低20-25%，有效功耗降低50%以上，性能提升18-37% [8][13][15] - FinFET通过三面硅鳍片设计增大反转层面积，实现五大优势：降低漏电流、增强栅极控制力、提升驱动电流、保持晶体管密度、可调节鳍片数量优化性能 [11][12][14] - 22nm FinFET使英特尔晶体管密度提升两倍，制造成本仅增加2-3%，并预计竞争对手需到14nm才会采用类似技术 [15] 晶圆代工三强竞争格局 - 台积电2013年率先推出16nm FinFET工艺，速度较28nm提升38%，功耗降低54%，华为海思首款采用该工艺的32核ARM处理器主频达2.6GHz [17][19] - 三星14nm工艺密度与台积电16nm相当，芯片尺寸较20nm平面工艺缩小15%，但发布时间比英特尔晚约6个月 [21][25] - 英特尔在14nm工艺上因良率问题导致代工厂追赶，最终台积电从10nm到3nm持续领先，成为晶圆代工巨头 [27] GAA技术发展 - FinFET技术因鳍片高度和数量已达极限，将被环栅场效应晶体管(GAA)取代，采用堆叠纳米片实现四面栅极环绕，进一步减少漏电并增加驱动电流 [38] - 台积电N2工艺将首次采用GAA纳米片晶体管，配合SHPMIM电容器使电容密度提升2倍以上，薄层电阻和过孔电阻均降低50% [39][41] - 英特尔18A工艺GAA RibbonFET较Intel 3性能提升25%或功耗降低36%，三星2022年已在3nm采用MBCFET架构的GAA技术 [41][43]

英特尔Panther Lake芯片延迟 - 英特尔Panther Lake芯片可能无法在2025年内上市，原计划2025年下半年发布，但最新消息显示量产时间表已从2025年9月初推迟到2025年第四季度中期 [1][2] - 搭载Panther Lake芯片的笔记本电脑和设备可能要到2026年才能面市，英特尔将错过2025年年底的关键假日销售旺季 [1][2] - 延迟原因在于Intel 18A工艺良品率提升缓慢，目前良品率约为20%-30%，第三季度良品率水平预计不会改善 [2] Intel 18A工艺问题 - Intel 18A工艺采用RibbonFET（全栅晶体管）和PowerVia（背面供电架构），理论上可提高密度和性能，单元利用率提升5%至10%，ISO电源性能提高4% [2] - 该工艺良品率不理想，导致Panther Lake芯片生产推迟，英特尔可能无法在预期时间内实现量产 [2] - 若良品率问题持续，Panther Lake可能需要更换代工方或延期出货 [2] 市场影响 - Panther Lake延迟将对公司2025年下半年的收入、利润和供应链信任产生负面影响 [2] - 芯片和成品（PC/NB）出货之间通常有2-4周时间差，PTL笔记本普及可能推迟至2026年 [1][2]
