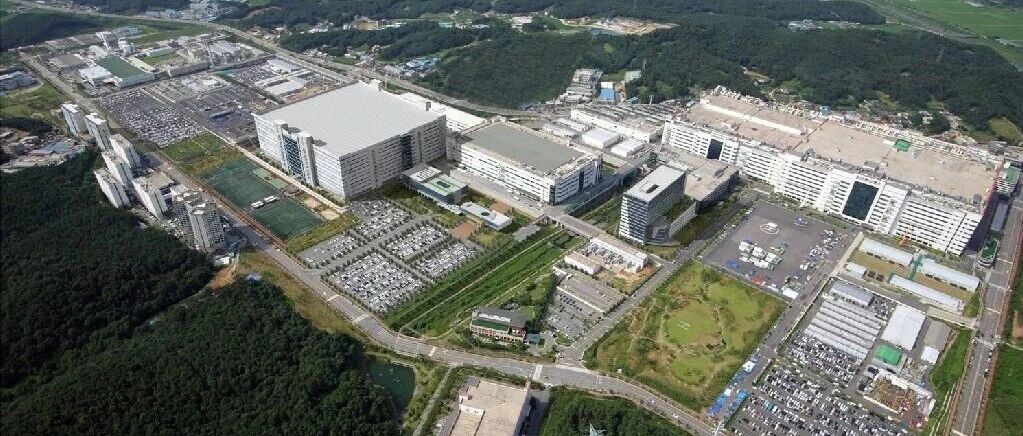

项目概况与里程碑 - 全球首条印刷OLED G8.6代产线（t8项目）主厂房主体结构正式封顶，洁净工程同步启动，标志着产线建设进入全新阶段 [1] - 项目总投资约295亿元，设计月加工玻璃基板能力约2.25万片 [4] - 项目自2025年11月30日主体开工至封顶历时151天，刷新行业“最快封顶”纪录 [4] 技术路径与战略意义 - t8项目是公司面向下一代显示技术布局的战略性项目，是印刷OLED技术实现产业升级的重要载体 [4] - 该产线是印刷OLED技术从试验线到量产线，再到高世代大规模产线的完整技术跃迁路径的体现 [10] - 产线采用喷墨印刷制程，将有机发光材料精准印刷到2290×2620mm的8.6代玻璃基板上 [10] - 相比传统真空蒸镀，喷墨印刷技术具备材料利用率更高、潜在良率更优、生产更绿色高效等显著优势 [10] - 该产线旨在打破高世代OLED领域长期单一的技术格局，推动显示产业从传统蒸镀向印刷OLED路线升级 [4] - 项目将助力公司实现从跟跑到并跑、再到领跑的关键跨越，巩固其在新型显示领域的全球领先地位 [5] 技术积累与产能规划 - 公司深耕印刷OLED显示技术十三年，已构建从研发到量产的完整能力体系 [10] - 武汉G5.5代印刷OLED生产线（t12）已于2024年11月实现量产及产品交付，为高世代产线建设积累了成熟经验 [10] - 项目聚焦中尺寸高端显示市场，可覆盖专业显示、笔记本电脑、桌面显示器、平板电脑、车载显示等多元应用场景 [10] - 未来，公司将依托t8项目逐步构建覆盖多尺寸、多场景的OLED产品矩阵 [12] 项目建设与后续计划 - 主厂房封顶后，项目将全面进入洁净室施工、动力系统安装及核心设备搬入阶段 [9] - 建设团队将严把工程质量、严控建设节点，以规模化高端产能助力产业生态完善与技术自主可控 [9]

项目进展与产能提升 - TCL华星苏州基地MLED PH2项目核心工艺设备已完成整体进场安置，标志着其MLED直显业务迈入新阶段，后续将推进设备调试与产线量产衔接 [1] - 产线全面达产后，COB直显产品的月产能将从6K提升至12K，实现翻倍增长，显著增强了大批量订单交付与稳定供货能力 [3] - 公司同步搭建了弹性线体架构并配置中小规格线体，有效提升了定制化生产的柔性，可快速适配多品种、小批量和个性化定制订单，实现柔性排产与精准交付 [5] 技术工艺与产品规格升级 - 产线升级拓宽了工艺兼容边界，像素间距完整覆盖P0.7至P2.6的全规格区间，模组尺寸可覆盖行业主流尺寸，兼容标准板、大板等多种产品形态 [5] - 在核心制程层面，固晶工序升级为传统与新型技术协同建制，提升了芯片贴装精度与生产良率；封装工艺也升级为支持多种技术路线，可匹配户外、租赁、高端商用等不同赛道 [5] - 制程升级带动产品综合性能跃升，包括防水、防尘、抗紫外线、耐高低温老化能力得到全面优化，可适配户外强光、温差交变等复杂环境 [5] 业务版图与市场战略 - 凭借产能、柔性生产、规格拓宽与工艺升级的优势，公司MLED业务从传统室内场景延伸至户外显示领域，构建了户内户外一体化的产品布局 [5] - 产线升级是公司贴合市场变化、匹配客户需求、强化业务实力的举措，使其能够对接不同行业客户的定制化、规模化显示需求，拓展多领域业务合作空间 [7] - MLED是公司新型显示产业的重点布局赛道，与LCD、OLED形成协同配套的完整显示技术体系，此次设备搬入是MLED业务战略落地的关键一环 [6] 研发储备与未来规划 - 公司已提前开展新一代固晶、焊接技术的评估与储备，为后续技术迭代和工艺进阶筑牢研发与量产基础 [5] - 未来，公司将持续推进产线调试优化与量产筹备，加速MLED技术研发与工艺创新，优化产业整体布局，稳步提升综合实力 [7] - 公司将依托成熟的制造能力、稳定的供货水平和可靠的产品品质，拓展MLED核心业务规模，推动各行业可视化应用场景升级 [7]

项目进展与概况 - 苏州华星光电高端液晶显示模组项目于4月30日通过消防验收，向正式投产迈出关键一步 [1] - 该项目总投资达20亿元人民币 [1] - 项目占地面积2.4万平方米，建筑面积11.7万平方米 [2] 战略定位与产能 - 项目是TCL华星提升中大尺寸市场核心竞争力、打造高端显示模组基地、实现极致高效智能制造的重要举措 [2] - 项目建成后年产能将超过2000万片 [2] - 客户涵盖三星、TCL、小米、LG、联想、惠普等全球主流终端厂商 [2] 公司背景与业务 - 苏州华星光电前身为苏州三星显示有限公司，后被TCL华星收购并更名 [2] - 公司主要从事液晶显示器及相关产品的加工生产，并开展货物进出口和电子元器件批发业务 [2] 技术改造与智能化升级 - 公司持续推进技改项目，因部分产线设备服役超15年，无法满足高刷新率、高曲率、超高清等高端产品的精密制造要求，决定启动高端显示模组工厂智能化技术改造 [3] - 技改项目将部署企业自研的AI视觉质检体系，通过深度学习算法实现对微米级产品缺陷的100%在线智能检测，检出率高达99.9% [3] - 项目将导入AI应用及5G拓展项目，以提升智能制造应用、能效和产品成本竞争力 [3] - 项目建成后，预计将为公司带来超过40亿元人民币的营收 [3]

文章核心观点 TCL华星推出的“超高迁50氧化物技术”及其衍生的“自适应分区刷新率(ARR)技术”，通过底层材料、工艺和电路设计的全面创新，解决了传统LCD背板技术在高性能与低功耗之间难以兼顾的瓶颈，为AI PC及下一代显示设备提供了高画质、低能耗的核心解决方案，并计划在2026年实现量产，旨在引领LCD技术进入新世代 [1][3][10][20] 行业背景与技术需求 - 消费级和专业市场对显示画质、刷新率及功耗的要求持续提升，驱动LCD背板技术需要革新 [2] - 传统背板技术存在局限：非晶硅(a-Si)迁移率有限，难以满足高分辨率、高刷新率及低功耗要求；低温多晶硅(LTPS)成本高、工艺复杂，且难以兼顾低频低功耗与大世代线生产；传统氧化物迁移率不足，无法协同优化高刷与高分辨率 [2] - 行业亟需一种兼具高迁移率、低功耗、高可靠性与低成本的全新背板技术以突破LCD性能天花板 [3] TCL华星超高迁50氧化物技术详解 - 该技术是公司自主研发的成果，通过三大核心技术突破构建了高性能氧化物TFT的完整技术闭环 [4] - **工艺体系重构**：采用联动式旋转靶溅射成膜技术与复合叠层设计，提升氧化物半导体薄膜的均匀性、致密度及耐药液腐蚀性，并采用复合修复工艺解决高迁材料因铟(In)含量过高带来的问题，大幅提升材料迁移率 [5] - **核心器件攻坚**：构建前后沟道绝缘层的精准氢氧平衡调控体系，通过控制氢氧组分平衡、构筑低缺陷界面与制备高致密阻隔层，抑制器件漏电、控制缺陷态并增强环境阻隔能力，保障高迁移率下的器件稳定性 [6][9] - **全链路设计优化**：开发新型GOA电路架构，优化TFT器件结构与散热设计，以适配高迁移率器件特性，解决阈值电压漂移和自发热效应加剧问题，释放性能潜力 [8][10] - 关键性能指标：电子迁移率可达50cm²/V·s，应力稳定性与已量产氧化物水准相当，具备优异的耐压特性和可靠性，已展现出清晰的量产前景 [10] - 技术发展路径：公司实现了从常规氧化物到高迁30再到超高迁50的阶梯式突破，计划于2026年实现超高迁50技术的量产跨越 [18] ARR（自适应分区刷新率）技术应用 - ARR技术基于超高迁50氧化物技术，通过面板设计、材料到驱动算法的全链路创新实现性能跃升 [12] - **面板架构与驱动创新**：采用全新GOA与电路设计，实现水平方向以“行”为最小物理分区的像素级控频，以及垂直方向通过COG IC硬件分区与软件算法协同的灵活分区，使屏幕任意区域刷新率可独立可控 [13] - **高低频稳定显示**：依托超高迁50技术，实现0.01Hz至120Hz的极限高低频稳定显示，攻克了传统屏幕低频下的亮度不均、画面闪烁等难点，保障高低刷切换时亮度高度均一 [15] - **AI智能赋能**：搭载AI场景识别算法，可智能识别画面动态与静态内容，精准划分区域并调度刷新率（动态区域120Hz，静态文档区域可低至0.01Hz），在不牺牲观感的前提下大幅降低屏幕功耗；同时通过AI PQ画质补偿算法，智能调校不同刷新率分区的亮度、色域、对比度等，保障视觉一致性并提升显示体验 [16] 产品进展与行业影响 - 全球首款搭载超高迁50氧化物技术的14英寸矩阵分区分频笔电屏已在SID完成全球首发 [18] - 该技术为AI PC与下一代显示设备提供了高画质、低能耗的核心方案，其功耗可直降50% [1] - 公司期待与全球顶级笔记本品牌伙伴分享该突破性技术，共同打造下一代AI PC产品 [20] - 随着该技术未来规模化落地，更多兼具高性能、低功耗与成本优势的显示产品将推向市场，为显示行业发展注入新活力 [20]

文章核心观点 - 消费者对显示屏幕的需求正从追求参数转向追求全场景下的真实、健康、低碳等深度感知价值 [1] - TCL华星在SID2026期间展示了基于APEX Pixel像素创新的全技术路径成果，旨在丰富“一块好屏”的内涵 [1] FMM OLED-Super Pixel超级像素技术 - **技术原理与优势**：Super Pixel超级像素技术让每个像素拥有独立子像素，子像素数量提升约1.8%，使文字显示更锐利 [3]。它无需SPR算法，大幅减少数据处理量，实现显示链路协同降耗，为端侧AI的算力运行腾出能耗空间，是“Display for AI”的底层架构优化范例 [3] - **低功耗手机显示产品**：全球最低功耗Super Pixel手机显示（6.9英寸）融合Super Pixel与8T LTPO超低功耗架构，支持1-120Hz无级变频刷新和1nit超低亮度显示 [5]。相比传统WQHD方案，SoC功耗降低25%以上，IC功耗节省10% [5]。采用FIAA精细排布技术实现0.82mm极窄下边框，保持420PPI高像素密度与2000nits高亮度的同时，显著降低IC与GOA驱动功耗 [5] - **高刷新率手机显示产品**：全球首款Super Pixel高刷手机显示（6.9英寸）将像素倍增技术与165Hz超高刷新率深度融合，相比传统120Hz方案动态流畅度提升40% [7]。在6.9英寸屏幕上实现2608×1200高分辨率与420PPI画质，解决高帧率游戏场景的拖影与撕裂问题 [7]。通过FIAA技术实现0.79mm下边框，配合HBM 2000nits高亮度，提供沉浸式高刷视觉体验 [7][8] 印刷OLED-Real Stripe RGB技术 - **技术原理与优势**：印刷OLED基于Real Stripe RGB实现像素竖状规则排列，带来更稳定的色彩表现与更纯净的画面体验 [10]。其工艺能提升材料利用率、大幅减少真空制程，释放成本与低碳潜力，为中尺寸OLED（如平板、笔记本、显示器、车载）的规模化应用提供新方向 [10] - **代表性产品**：全球首款折叠便携印刷OLED桌面显示（28英寸）拥有R1.8mm折叠半径，展开厚度低至4.48mm [12]。折叠后为16英寸，轻薄如普通笔记本；展开后为28英寸，提供沉浸式带鱼大屏体验 [12]。其背后的Real Stripe RGB技术在稳定色域、低蓝光、无彩边清晰显示与超轻薄形态方面持续突破 [12] LCD-XRGB技术 - **技术原理与目标**：在LCD技术路径上，公司通过包括RGBC、RGBN等技术方案在内的XRGB像素创新持续拓展画质边界，旨在解决色彩表现、串色控制及观看舒适性等行业痛点 [14]。RGBC方案通过底层像素结构创新，在强化色域表现、改善串色问题的同时提升观看友好度，让家居LCD大屏画质媲美OLED [14] - **代表性产品**：全球最高画质WHVA Ultra LCD TV显示（85英寸）采用原生RGBC四色像素排布，实现真四色显示 [16]。通过增加青色像素使显示更匹配人体节律性，色域高达BT.2020面积比131%，具备真4K+分辨率与7000:1原生高对比度 [16]。该技术能强化色彩表现，有效抑制串色问题，使画面在复杂场景下保持纯净、自然、细腻 [16] 公司战略与行业趋势 - 公司以APEX臻图为牵引，持续推进全技术路径下的协同创新，旨在让高品质显示真正融入消费者日常生活，使其能感知画质、护眼、节能等多维度的技术价值 [18] - 行业趋势显示，消费者对显示屏幕的期待正从分辨率、亮度等参数竞赛，延展为对全场景下更真实、更健康、更低碳等感知价值的深度视觉体验的追求 [1]

LG Display的战略投资 - 公司于4月22日批准投资1.1万亿韩元（约合人民币51.48亿元），用于新型OLED技术基础设施建设，投资期为2026年至2028年6月 [1] - 投资重点在于推进整个OLED工艺流程的技术发展及构建稳定供应链，被视为对显示行业结构性变革的战略性应对，而不仅是扩大产能 [2] - 此次投资旨在应对OLED应用范围从电视扩展到IT设备（笔记本电脑、平板电脑）以及汽车显示屏的趋势 [2] 行业投资趋势与连锁反应 - 从三星显示的8.6代IT OLED投资开始，京东方、TCL华星光电、维信诺等全球OLED制造商也相继加码基础设施建设 [2] - 分析认为，全球OLED制造商的基础设施投资将为相关设备、材料等整个产业链带来结构性利好 [2] - LG Display的投资预期将对二三线供应商产生连锁反应，影响范围涵盖设备、零部件和材料等各个方面，其中Avaco、Toprun Total Solution和P&H Tech被认为是潜在受益者 [2] 核心设备供应商Avaco - Avaco是领先的设备制造商，能够全面供应OLED前端工艺及物流设备，包括蒸镀、传送和封装设备 [2] - 其OLED在线真空传送系统和蒸镀相关设备被认为是各尺寸OLED生产线扩建的必备设施 [2] - 公司近期通过与中国京东方接连签署OLED量产蒸镀系统的供应合同，拓展了其全球业务 [4] - 在TCL华星光电的下一代IT用8.6代OLED投资中，Avaco也凭借低损伤溅射设备和卡盘/掩模回送系统等核心设备获得订单 [4] - 低损伤溅射设备对确保薄膜均匀性和提高工艺稳定性至关重要，是实现高分辨率OLED面板的关键 [4] - 卡盘/掩模回送系统可安全运输沉积卡盘和掩模，有助于保障OLED的生产良率和效率 [4] 综合性企业Toprun Total Solution - Toprun Total Solution是一家显示器和汽车零部件公司，自2024年11月在韩国上市以来，积极拓展业务组合，将OLED材料与设备领域纳入新的增长引擎 [4] - 其子公司Toprun AP Solution专注于OLED检测和光学补偿设备，已完成LG Display的设备供应商注册，并获得了OLED光学补偿设备和载板夹具的订单 [5] - 在OLED制造过程中，检测和补偿设备被视为决定面板图像均匀性和工艺稳定性的关键设备 [5] - 公司于去年收购了OLED材料制造企业Jinwoong Industry（现Top Run Material Solution），正式进军材料业务 [5] - 其主要材料产品为CGL（电荷生成层），是Tandem OLED结构中必需的核心中间层材料，在寿命、亮度、可靠性方面具备竞争力，目前已应用于IT设备和车载OLED [5] - 公司正通过构建涵盖OLED材料、组件和设备的垂直整合架构，转型为一家集材料、组件和设备于一体的综合性企业 [6] - 这一战略与LG Display正在推进的OLED工艺高度化策略高度契合，目前同时拥有核心OLED材料和工艺稳定设备的公司数量有限，因此公司有望在中长期OLED投资周期中为LG Display的盈利做出贡献 [6] 专业材料供应商P&H Tech - P&H Tech是一家专业材料公司，供应OLED关键材料，包括高折射率CPL（覆盖层）、HTL和EBL材料以及钯催化剂 [6] - 其中，CPL是决定OLED发光效率和寿命的关键材料，属于技术门槛较高的领域 [6] - 该公司的主要客户包括LG Display和全球材料巨头杜邦公司，其业务结构旨在直接受益于OLED在IT和汽车应用领域的快速发展趋势 [6]

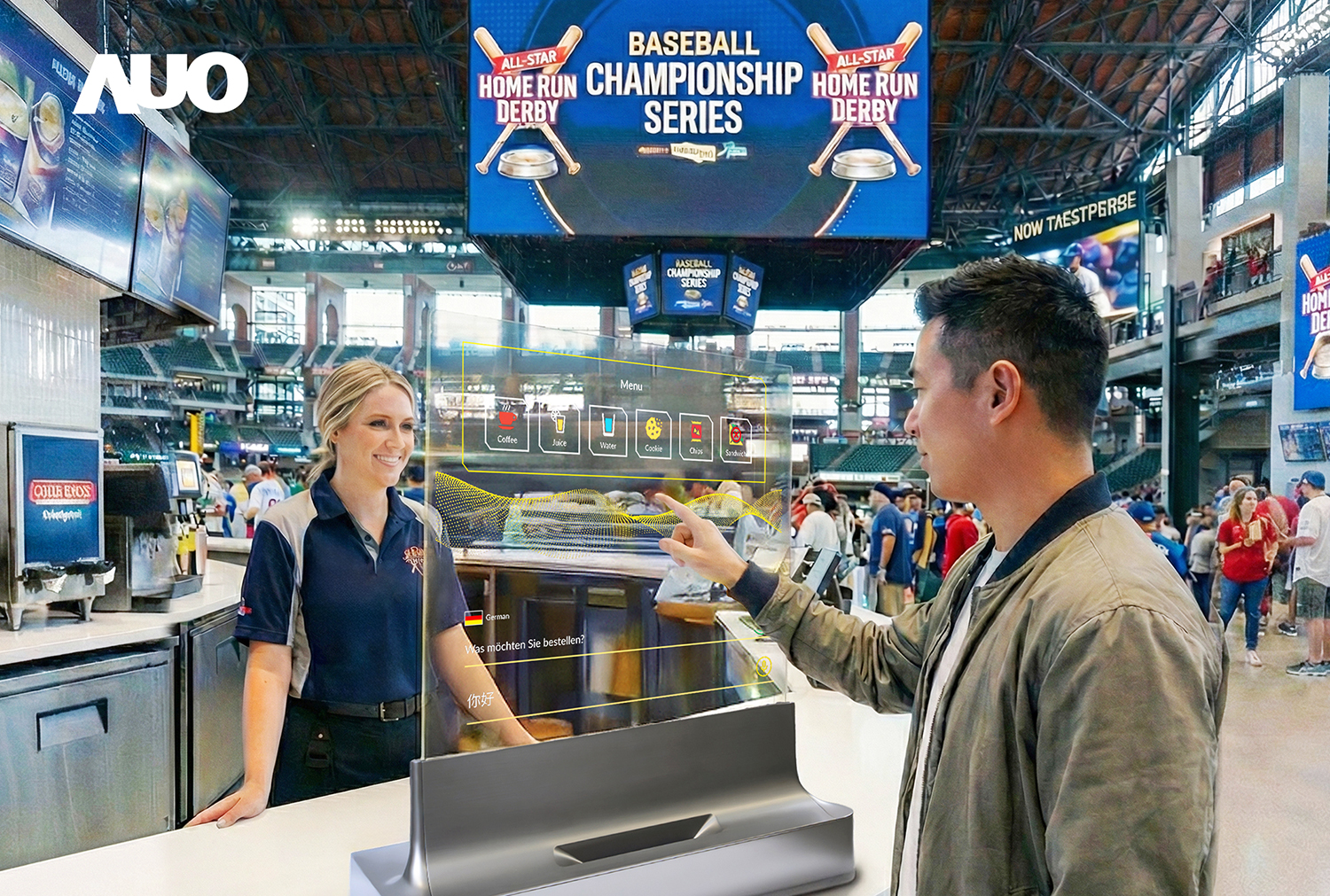

文章核心观点 - 友达光电在SID 2026上展示了其将光学、传感与人工智能技术整合的前沿战略，旨在将显示技术从被动的视觉表面，转变为能够感知、响应并与现实环境交互的智能界面，其技术蓝图以透明Micro LED为核心，并应用于智能移动与绿色低碳显示领域 [1][3] 技术研发与展示 - 公司在SID 2026上提交了多篇技术论文，研究重点涵盖Micro LED、超低功耗显示技术、先进材料及系统级集成，并延伸至跨域融合，如将显示和传感与光通信、低地球轨道卫星技术结合，同时关注循环性与碳足迹 [2] - 公司通过整合子公司ADP的软硬件能力，将AR视觉叠加与AI计算嵌入交互流程，验证了Micro LED从显示组件向交互平台的转型 [4] - 公司展示了一系列交互演示：64英寸体育AR解决方案结合视线追踪与低延迟处理，实现实时稳定的信息叠加；30英寸交互式AR盒子整合透明显示与实时手势传感计算，实现与虚拟内容的精确连续交互；42英寸多语言AI点餐系统集成高透明度双面显示与多模态AI推理，能同时处理语音、文字和图像并在单屏双面呈现，突显显示设备向智能人机交互平台的演进 [5][15] 智能移动解决方案 - 在智能移动场景中，公司以安全第一为原则，致力于将显示屏转变为在复杂光照、严苛安全要求及高度集成座舱系统下高度可信的人机界面 [6] - 公司展示了三条互补的技术路径：先进无反射技术通过光学结构设计有效抑制眩光和反射，确保在各种光照及高对比度条件下的可读性；隐形红外屏下摄像头集成实现了显示与传感的深度融合，成像功能可在显示区下隐秘运行而不破坏视觉连续性，支持驾驶员监控等安全应用；XR交互车窗应用于侧窗，结合透明显示与车载及云端AI，实现基于车窗的直观交互以实时获取信息、内容及购物服务，拓展了服务型智能座舱应用 [7] 绿色低碳显示技术 - 为应对AI与数字服务带来的长时显示需求，公司通过超低功耗驱动策略与材料创新，致力于以最小能耗实现持久可视性 [8] - 公司展示了基于其ECO+ LTPS技术打造的16英寸QHD 1Hz节能笔记本面板，支持低频运行及1至165Hz动态刷新率切换，在低活动状态降低系统功耗同时保持高画质；同时，ADP展示了基于可弯曲基板和双稳态显示原理开发的柔性彩色电子纸显示屏，仅在内容更新时耗电并支持信息持久显示；这些技术进一步延伸至AecoRetail解决方案，包括全彩电子纸方案AecoPost、电子货架标签系统AecoTag，以及支持全彩可视、宽温运行和长时信息显示的超低功耗户外反射式显示技术HiRaso，共同构建了低碳信息传递的新模式 [9] 公司背景与行业地位 - 公司成立于1996年，是一家以技术为导向的创新企业，提供以显示技术为核心的产品与解决方案，业务涵盖先进显示、智能移动、工业智能、医疗保健、零售、企业、教育及能源领域，总部位于台湾，在亚洲、美国和欧洲均有业务，全球员工达41,000人 [12] - 公司致力于ESG可持续发展，已连续15年入选道琼斯可持续发展世界指数，2025年合并净营收为90.4亿美元 [12] - 公司创新开发副总裁Jennifer Lin被授予SID院士称号，彰显了公司在全球显示产业价值链中的关键贡献者角色 [10]
