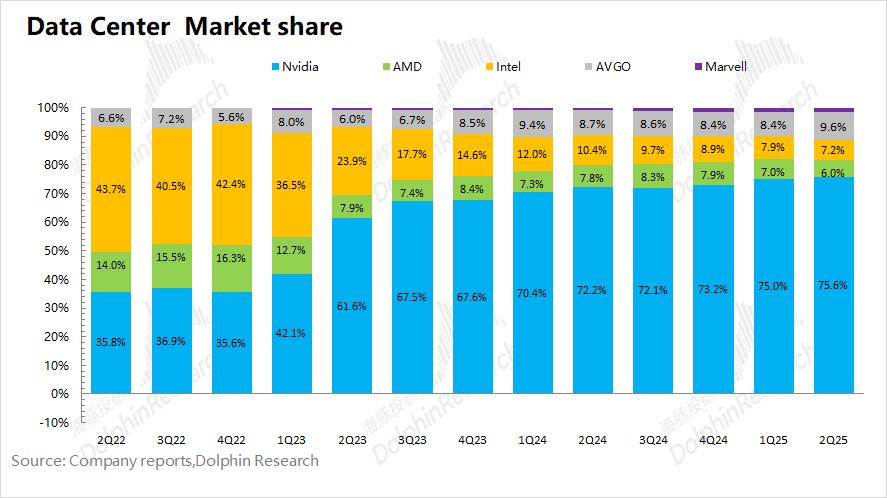

英伟达产品路线图演进 - 公司在2012年至2017年间定期发布数据中心GPU路线图，但随后数年路线图转为内部保密，直到2023年底才重新发布新时代路线图[2] - 2023年10月的路线图首次揭示了人工智能系统组件的年度更新计划，当时2025年产品曾用代号GX200、GX200NVL、X100和X40，后证实为“Blackwell”GPU[3] - 公司在2024年6月公布了到2027年的数据中心路线图，引入了“Vera”CV100 Arm服务器CPU和“Rubin”R200 GPU加速器，随后在GTC大会上更新了到2028年的路线图[3] 市场地位与财务预测 - 公司在人工智能训练领域占据绝对优势，在推理领域也具备竞争力[4] - 根据IDC和Gartner数据估算，2025年全球服务器市场规模在4200亿美元到4500亿美元之间，其中流向公司的物料成本收入约为1900亿美元[5] - 基于公司技术的机器（由OEM/ODM销售）在2025年的收入可能在2750亿美元到3250亿美元之间，占整个系统市场份额的61%到77%[5] - 人工智能系统几乎所有的利润都流向了公司，其毛利润、营业利润和净利润数据明确体现了这一点[5] 2026年技术路线图细节 - 2026年路线图明确提及了“Oberon”和“Kyber”机架的演进[8] - “Vera”Arm服务器CPU拥有88个定制的“Olympus”核心，支持双线程，配备1.8 TB/秒的NVLink芯片间互连，用于连接“Rubin”R200 GPU加速器[9] - “Rubin”R200 GPU由两个芯片通过NVLink C2C连接，配备288 GB HBM4显存，其张量核心可提供50 petaflops的FP4性能[9] - “Blackwell”B200和B300 GPU配备288 GB HBM3E显存，FP4性能分别为10 petaflops和15 petaflops[9] - “Oberon”机架式服务器预计采用与Blackwell架构相同的NVL72系统，配备72个GPU插槽和36个CPU插槽[9] - “Groq LP30”将采用专用机架包装，配备标准的Spectrum以太网主干网[9] - “Oberon ETL256”配置意味着256个Vera CPU或256个Groq LPU可以连接到该背板[10] - 每个“Groq sled”有四个插槽，每个插槽装有八个LP30处理器[10] - 一组LP30处理器机架被称为“Groq 3 LPX”系统，包含32个滑橇，总计拥有315 petaflops的FP8推理计算能力，256个芯片上配备128 GB SRAM，总SRAM带宽为40 PB/秒，Spectrum ETL背板总扩展带宽为640 TB/秒[12] - “Vera ETL”机架可容纳32个机架单元，总计256个CPU，22,528个核心，512 TB主内存，以及300 TB/秒的内存带宽[13] 2027-2028年及未来技术展望 - 2027年计划推出“Rubin Ultra”GPU（暂定名R300），将插槽内GPU芯片数量从两颗增加到四颗，提供100 petaflops的FP4性能[16] - “Kyber”机架将GPU插槽数量翻倍至144个，采用铜质中板，为四颗Rubin GPU芯片配备16组HBM4E显存，总容量1TB，读写速度32TB/秒[16] - 2028年计划推出采用CPO（共封装光学）技术的NVLink 8端口[20] - 2028年的“Rosa-Feynman”系统将搭载“Groq LP40”计算引擎，并为其添加NVLink端口[19] - “Feynman”GPU预期将采用芯片堆叠技术和定制HBM内存[22] - 随着NVSwitch 8 CPO推出，在多层网络下，公司的GPU域大小预计将达到1152个GPU[21] 互连技术发展 - NVLink带宽持续翻倍：Rubin GPU的NVLink 6端口带宽为3,600 GB/秒，Rubin Ultra的NVLink 7端口带宽为7,200 GB/秒[18] - 2029年规划的NVLink 9 CPO带宽预计达到28,800 GB/秒[17] - 在Rubin系列中，Spectrum-6以太网ASIC将采用共封装光器件[19] - 公司可能在未来的Groq LPU中考虑采用晶圆级ASIC设计，以消除芯片间C2C互连的缓冲需求[17] 产品命名与系统架构 - 基于BlueField-4 DPU的存储机架被称为BlueField STX机架，基于Spectrum-6交换机的机架被称为Spectrum-5 SPX机架[15] - 基于Vera CPU的计算处理机架可能被命名为Vera CPX机架[15] - 这些系统都基于MGX模块化服务器架构[15]

文章核心观点 - 英伟达即将召开的GTC 2026大会有望进一步扩充其芯片产品矩阵，强化市场对AI产业持续增长和增量逻辑兑现的信心，聚焦算力链通胀主线，上游环节景气度与涨价有望持续，是科技板块配置“景气成长”确定性最高的主线 [1] 产品矩阵与平台更新 - 预计GTC 2026大会将披露Vera Rubin AI平台的全套六款核心芯片（Rubin GPU、Vera CPU、BlueField-4 DPU、NVLink 6 Switch、ConnectX-9 SuperNIC、Spectrum-6 Ethernet Switch）及Rubin Ultra芯片与机柜的更多细节 [1][2] - Vera Rubin平台芯片制程均向台积电3nm工艺升级，并搭载HBM4，带来内存容量与带宽的全面升级，模块化设计使机柜整体性相较上一代Blackwell更强 [2] - 预计将披露Rubin Ultra芯片细节，其通过集成4颗计算DIE实现相较Rubin翻倍的计算性能 [2] 架构与技术创新 - Rubin Ultra超节点在数据互联架构上，铜缆背板方案或升级为PCB正交背板与光互连的两层超级网络架构，78L RPCB、M9 CCL、Q glass电子布、CPO等新工艺/材料/产品落地能见度有望提升 [2] - 在供能体系方面，800V高压直流供电系统、模块化供电等方案有望落地，可能带来埋嵌PCB工艺、GaN三代半导体等工艺/产品升级 [2] - 下一代Feynman架构预计将成为首批采用台积电A16工艺的芯片，有望采用SPR背部供电以释放更多布线空间，并可能引入3D堆叠技术与Groq的LPU硬件栈结合，生产可能在2028年启动，2029年起交货 [4] 推理产品线强化 - 预计英伟达将推出整合Groq LPU技术的全新推理芯片，采用专为LLM推理设计的自定义芯片架构，重新设计张量流处理器并采用SRAM作为片上存储，以极大提高数据存储和检索速度 [3] - 英伟达2025年推出的Rubin CPX能有效降低Prefill环节成本，并可能采用GDDR7或HBM3E作为主要内存规格，产品形态可能从融合到Rubin Compute Tray改为通过独立机柜形式配套NVL72 VR200出货 [3] - LPU也有可能以256卡LPX独立机柜的形式配套发布，AI推理有望上升为系统级基础设施 [3] 产业趋势与展望 - 在摩尔定律放缓的背景下，英伟达对于未来AI算力基座升级方向的理解更为重要，包括如何通过算力、存力、运力的创新支撑AI产业持续迭代，以及训练和推理的角色地位演绎和AI投入回报周期的展望 [4][5] - GTC 2026大会有望给予AI产业更多关于未来技术发展方向和产业演进的灵感和惊喜 [5]

分析师观点与投资建议 - 富国银行分析师重申英伟达股票“超配”评级 目标价265美元 较当前约178美元的价格有约49%的上涨空间[1] - 分析师建议投资者在GTC大会前买入英伟达股票[1] GTC大会的历史表现与重要性 - 英伟达年度GPU技术大会将于3月16日至19日在圣何塞举行[1] - 历史数据显示 GTC大会是可靠的股价催化剂 会后三个月英伟达股价平均跑赢费城半导体指数约30% 历年涨幅区间约为12%至45%[2] 关注的核心催化剂：AI基础设施与产品路线图 - 关注英伟达已承诺AI基础设施管线的更新 该管线已超过5000亿美元 能见度延伸至2027年[3] - 若管线数据更新至6000亿美元或更高 将被视为对投资者的重要积极信号[4] - 关注下一代高密度机架架构Kyber的细节 以及GB200 NVL72早期部署经验对平台开发的影响[4] - 关注预计2026年底推出的、专为长上下文AI推理设计的Rubin CPX GPU的最新信息[5] 支撑看涨论点的资本支出背景 - 分析师的看涨立场不仅基于会议预期 还基于企业史上最大规模的资本支出浪潮之一[7] 其他潜在催化剂 - 关注英伟达与Groq的IP协议是会催生独立的推理芯片 还是整合到未来的GPU路线图中[8] - 关注是否会宣布为OpenAI等超大规模客户开发定制芯片 此前有报道称英伟达正在开发推理芯片[8]

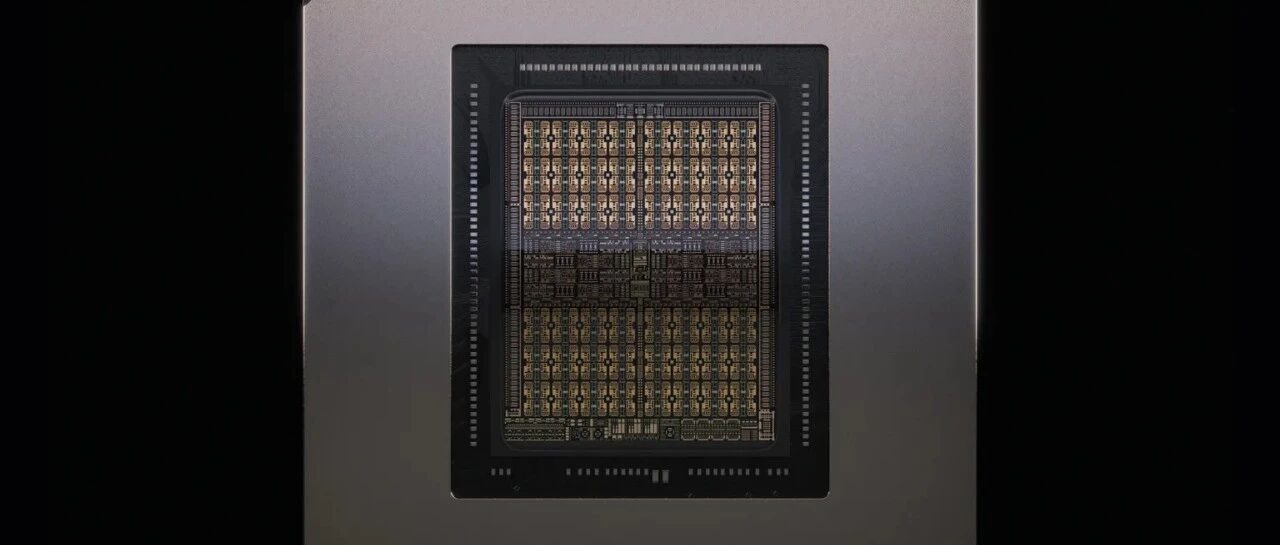

文章核心观点 - 英伟达计划在GTC 2026大会上发布多款足以震惊世界的新芯片，这些芯片旨在突破当前人工智能芯片面临的三重物理瓶颈：内存带宽差距、互连功耗以及大语言模型推理的结构性低效率 [2] - 英伟达与SK海力士工程师的会面，强烈暗示了存储器逻辑集成对于未来发展至关重要 [2] - 文章基于公开信息、学术论文和供应链数据，阐述了四种技术上可信的芯片发布情景 [2] 人工智能芯片面临的三重障碍 - **第一道墙：内存带宽差距**：GPU计算能力每代提升3到5倍，而内存带宽仅增长2到3倍，导致GPU可能因数据供给不足而闲置。从H100（HBM3，约3.35 TB/s）到B200（HBM3e，约8 TB/s），再到R200（HBM4，约20.5 TB/s），带宽增长落后于算力增长 [5] - **第二道墙：互连电源**：在高速率传输下，铜互连的物理限制导致信号损耗和功耗激增。例如，一个1.6Tbps的可插拔收发器消耗约30瓦，其中数字信号处理占一半以上，这正在蚕食计算能力 [6] - **第三道墙：LLM推理的结构性低效性**：LLM推理分为预填充（计算密集型）和解码（内存带宽密集型）两个阶段，在同一GPU上运行会相互干扰。研究显示，将两阶段分离可在相同功耗和成本下提升2.35倍的吞吐量 [7] 潜在发布情景一：Rubin Ultra路线图成为现实 - **产品规格**：Rubin Ultra将四个GPU计算芯片集成在一个封装内，配备16个HBM4E内存堆栈（1TB），在NVFP4模式下性能可达100 PFLOPS，功耗为3600W [8] - **技术挑战**：封装尺寸巨大，可能采用两个中介层在基板层连接，需使用超过120mm × 120mm JEDEC规范的ABF基板 [10] - **系统性能**：Rubin Ultra NVL576机架由144个封装组成，总计576个计算芯片，可提供15 ExaFLOPS的FP4算力，性能相当于GB300 NVL72的14倍 [10] - **发布时机**：内存供应是关键，SK海力士已发布48GB 16层堆叠HBM4，三星也在进行HBM4测试。GTC 2026可能公布Rubin Ultra的具体生产日期和Kyber机架细节 [11] 潜在发布情景二：全硅光子堆栈 - **现有产品**：英伟达在2025年GTC发布了基于硅光子技术的网络交换机Quantum-X（115 Tb/s）和Spectrum-X（最高400 Tb/s） [12] - **技术核心**：采用微环调制器，在硅光子芯片上处理每个波长200 Gbps的PAM4调制，使用台积电COUPE工艺将电子与光子电路3D堆叠集成 [15] - **未来路线图**：GTC 2026可能公布NVLink光纤架构路线图，实现GPU间互连从铜缆到光纤的过渡，以应对未来多机架互连的物理极限 [17] - **能效提升**：Quantum-X800交换机与可插拔设备相比，能效提高3.5倍，网络弹性提高10倍 [18] 潜在发布情景三：专用推理芯片与异构架构 - **Rubin CPX产品理念**：这是一款仅用于推理的GPU，采用预填充-解码分解理念，用GDDR7替换HBM以降低成本，用CoWoS-S简化封装 [21] - **产品性能**：其密集FP4计算能力约为20 PFLOPS，大约是R200密集FP4计算能力（约33 PFLOPS）的60%，显著高于消费级GPU的比例 [21] - **系统配置**：Vera Rubin NVL144 CPX机架包含72个R200 GPU封装和144个CPX GPU，提供8 ExaFLOPS NVFP4算力，AI推理性能较GB300 NVL72提升7.5倍 [22] - **战略整合**：英伟达收购Groq的LPU技术，后者专用于解码阶段。结合R200（训练/通用推理）、CPX（预填充）和Groq LPU（解码），正在形成针对不同推理阶段的异构架构 [23][25] 潜在发布情景四：长期方向——3D IC内存堆叠 - **当前局限**：现有2.5D CoWoS封装中GPU与HBM并排，导致封装尺寸大、中介层成本高、数据传输距离达几毫米 [28] - **未来方案**：3D IC架构将DRAM芯片垂直堆叠在GPU上方，可大幅降低延迟、提高带宽和能效。SK海力士计划从HBM5代（预计2028-2029年）引入此架构 [29] - **技术挑战**：面临GPU散热影响DRAM、以及多层堆叠导致良率下降（例如GPU良率85%加八个HBM良率95%，总良率仅约56%）等根本性障碍 [30][31] - **预计时间表**：HBM4/E仍为2.5D，是3D的“准备阶段”；HBM5可能是首次3D HBM尝试，与英伟达Feynman平台时间表一致；HBM6及以后3D IC将走向主流 [37] - **GTC 2026可能性**：大会可能正式宣布英伟达与SK海力士联合开发3D芯片 [33]

GTC 2026大会与新产品发布 - 英伟达CEO黄仁勋在2月18日预热，将于3月15日举行的GTC 2026大会上揭晓“世界前所未见”的全新芯片，大会核心聚焦AI基础设施竞赛的新时代[1][7] - 公司将于2月25日公布最新财季业绩及指引[1][7] - 市场对“前所未见”新芯片的猜测主要集中于两个方向：一是Rubin系列的衍生芯片（如Rubin CPX），该系列六款芯片已在CES 2026发布并进入全面量产；二是可能提前揭晓下一代“革命性”的Feynman架构芯片，可能采用更广泛的SRAM集成方案及3D堆叠技术整合LPU[2][8] 市场环境与产品战略 - 当前市场计算需求逐季变动，从Hopper和Blackwell时代的预训练需求，转向以Grace Blackwell Ultra和Vera Rubin为代表的推理能力为核心需求，延迟和内存带宽成为主要瓶颈，这直接左右英伟达的产品设计方向[2][8] - 对于Feynman架构，市场预计其将针对推理场景进行深入优化，通过更大规模SRAM集成及可能的LPU整合来突破性能瓶颈，此举将对依赖AI推理的云服务商和企业客户产生重大影响[3][9] - 黄仁勋强调，AI是一个涵盖能源、半导体、数据中心、云及应用的完整产业，公司正在整个AI堆栈中进行投资[4][10] 战略合作与投资动态 - 英伟达与Meta于2月17日宣布建立多年、跨世代的战略合作伙伴关系，涵盖本地部署、云和AI基础设施，Meta将构建超大规模数据中心以支持其AI基础设施路线图[4][10] - 合作内容包括英伟达CPU和数百万个Blackwell、Rubin GPU的大规模部署，以及将英伟达Spectrum-X以太网交换机集成到Meta的Facebook开放式交换系统平台中[4][10] - 根据2025年四季度13F文件，英伟达清仓了Applied Digital、Recursion Pharmaceuticals、Arm Holdings、文远知行，并新进英特尔、新思科技、诺基亚[4][10] - 公司在2025年四季度抛售了其持有的全部110万股Arm股票，按当时收盘价计算市值约为1.4亿美元，此举不影响双方技术合作，英伟达服务器CPU仍将采用Arm IP[5][11]

涉及的行业或公司 * 行业：美国半导体及半导体设备行业 [2] * 公司：英伟达 (NVIDIA Corp, NVDA) [2][3][7][21] * 公司：Groq [2][3] * 公司：Analog Devices Inc [9] 核心观点和论据 **关于英伟达与Groq的交易** * 英伟达以约200亿美元的价格，非排他性地授权了Groq的高速推理技术 [2][3] * 该交易旨在增强英伟达服务高速推理应用的能力，这是GPU因需要访问片外高带宽内存而不太理想的领域 [2] * 交易实质上是收购了Groq的LPU技术，该技术使用230MB的片上SRAM，带宽达80TB/s，而英伟达GPU的288GB HBM带宽为3.35TB/s，据称推理吞吐量提升7.5倍或更多 [3] * 此举被视为英伟达在主流GPU路线图之外，提供类似ASIC架构的又一举措，与之前增加Rubin CPX的路线图一致 [2][3] * 分析师认为此举可能具有防御性，但符合英伟达提供单一平台和更广泛的系统级产品组合以覆盖更大市场的愿景 [3] **对英伟达的展望与估值** * 分析师对英伟达在2026年的前景持乐观态度，预计股价上涨将几乎完全由每股收益预期上调驱动 [2] * 预计基于买方共识每股收益的NTM市盈率将维持在20倍左右，因为市场将目光越过英伟达积压订单所暗示的2026年约9-9.50美元的每股收益，开始寻找2027年的可见性 [2] * 英伟达面临的风险包括来自AMD在GPU和专业可视化产品领域的竞争、ARM应用处理器领域的激烈竞争、英特尔MIC处理器家族的竞争以及半导体行业周期性风险 [7] * 报告发布时，UBS对英伟达的12个月评级为“买入”，目标股价未在核心内容中明确给出，但历史数据显示持续上调 [21][26][27] **行业展望** * 报告预览2026年，认为对半导体行业而言将是又一个好年景 [4] * 报告包含超过180页的综合演示文稿，涵盖关键图表、终端市场评论、预测、分析以及覆盖范围内每只股票的投资论点/风险 [4] 其他重要内容 **公司特定披露** * 覆盖英伟达的股票分析师或其家庭成员持有该公司普通股多头头寸 [22] * UBS Securities LLC为英伟达的证券/ADR做市 [22] * UBS持有英伟达上市股份的多头或空头头寸，比例达到或超过0.5% [22] **方法论与一般信息** * 估值方法包括市盈率、企业价值/自由现金流等 [6] * 风险因素包括宏观经济下行、国际贸易中断、技术颠覆、行业结构性变化等 [6] * 报告包含对Analog Devices Inc的定量研究评估，涉及行业结构、监管环境、近期表现、盈利预测风险等问题的评分，多数指标显示稳定或略有改善 [9] * 报告由UBS Securities LLC的多位分析师准备，并附有分析师认证和广泛的免责声明 [5][12][28-85]

英伟达与Groq的交易性质与战略意图 - 英伟达与Groq达成了一项“非独家许可协议”，而非全面收购，旨在规避反垄断监管审查[18] - 该交易涉及约200亿美元，用于获取Groq的知识产权和关键人才，是一种典型的“反向收购”策略[19][21] - 交易使英伟达能够将Groq的低延迟处理器技术集成到其AI工厂架构中，扩展其推理和实时工作负载服务能力[18] Groq LPU技术的核心优势 - LPU是Groq针对推理工作负载的解决方案，其核心优势在于确定性执行和片上SRAM作为主要权重存储[10] - Groq芯片配备230MB片上SRAM，提供高达80TB/s的片上内存带宽，显著降低延迟并提升吞吐量[10][11] - 使用SRAM相比HBM能显著降低每比特能耗，尤其在解码这类内存密集型工作负载中至关重要[14] - LPU通过编译时调度实现确定性周期，消除内核间时间差异，确保流水线完美利用，实现高吞吐量[14] 英伟达整合LPU的技术路径与潜在方案 - 专家AGF认为，英伟达可能通过台积电的混合键合技术，将LPU单元堆叠在下一代Feynman GPU计算芯片上[1][3] - 预计LPU模块将于2028年首次出现在Feynman芯片上，该芯片预计采用台积电A16工艺[5] - 采用分离的SRAM芯片并堆叠在主计算芯片上，可以解决SRAM在先进工艺节点上缩放停滞和成本高昂的问题[5][6] - 另一种集成方案是将LPU作为机架级推理系统的一部分，与GPU协同工作，由GPU处理预填充/长上下文，LPU专注于解码[16] 行业背景：推理需求崛起与竞争格局 - 人工智能行业计算需求正从训练转向推理，推理是超大规模数据中心的主要盈利点[9] - 推理，特别是解码阶段，需要确定性和低延迟，这与训练更看重吞吐量的需求不同[9][10] - 谷歌等公司已推出专注于推理的ASIC芯片，被视为英伟达的替代品，加剧了推理市场的竞争[9] 英伟达Feynman芯片的潜在架构与影响 - Feynman芯片预计采用台积电A16工艺，配备背面供电和全GAA结构[5] - 通过混合键合技术堆叠SRAM/LPU芯片，可以在保留HBM用于大容量存储的同时，修复低延迟解码的模型浮点利用率[5][6] - 这种集成方案旨在为Feynman芯片在有利工作负载下带来巨大的推理性能提升[5] - 该技术路径若成功，可能使其他厂商的专用集成电路在推理市场面临巨大挑战[2][6]

交易概述 - 英伟达同意支付约200亿美元以获取Groq的技术授权并聘用其创始人及高管团队 [1] - 交易采用非独家批准上市许可/注册形式 使英伟达无需正式收购即可获得技术许可和关键人才 避免了触发监管审查 [2] - 该交易金额比Groq在短短数月前融资中69亿美元的估值高出约三倍 [1] 交易背景与动机 - 英伟达寻求通过Groq的专有技术设计出在运行人工智能应用时可能更便宜、更快速的服务器芯片 [2] - 市场对于专门处理AI推理工作负载的专用芯片需求正在不断增长 英伟达在9月发布了专用芯片Rubin CPU 但仍基于通用GPU架构 [10] - 分析师认为 Groq的第一代芯片虽不具备竞争力 但其后续两代芯片可能对英伟达构成威胁 [10] - 英伟达面临来自谷歌TPU以及Meta、OpenAI等大客户自研专用推理芯片的竞争 [10] 交易细节与影响 - 200亿美元交易的具体条款尚未获悉 可能包含基于未来绩效里程碑的付款 [1] - 作为协议的一部分 Groq的投资者将获得一笔款项 其中包含基于未来业绩的盈利兑现 投资者将继续持有剩余实体的股份 [6] - Groq的创始人乔纳森·罗斯、总裁桑尼·马德拉及其他员工将加入英伟达 以推进并扩大授权技术的应用规模 [3] - 交易完成后 Groq的云业务将继续由Groq保留 其新任CEO将由原首席财务官西蒙·爱德华兹出任 [3] - 英伟达计划将Groq的低延迟处理器整合到其AI工厂架构中 以服务更广泛的AI推理和实时工作负载 [3] 相关方状况 - Groq是资金最为雄厚的AI芯片初创企业之一 已从包括贝莱德和老虎环球管理在内的投资者处募集了约18亿美元 [6] - 在交易达成前 Groq因难以对抗英伟达的市场主导地位 已将其2025年的营收预测下调了约四分之三 [7] - 2024年7月 Groq曾预测其云计算业务今年将创造超过4000万美元的营收 并预计整体销售额将超过5亿美元 [8] - Groq在沙特阿拉伯的芯片销售取得了一定成功 与当地AI公司Humain计划将沙特境内的Groq芯片供应量增加两倍 [8] 行业动态与趋势 - 微软、谷歌和亚马逊过去两年常通过此类非独家许可交易从多家知名初创公司聘用关键AI人才并获技术许可 [2] - 谷歌去年曾与Character.ai达成约30亿美元的交易 [8] - 英伟达在三个月前也曾达成一笔类似交易 斥资超过9亿美元聘请网络初创公司Enfabrica的CEO和工程师并获得其技术 [9] - 其他AI芯片初创公司挑战英伟达很困难 越来越寻求被收购 例如英特尔正就收购SambaNova进行深入谈判 Meta收购了Rivos AMD聘请了Untether AI团队 [11] - 英伟达利用其不断增长的现金储备（截至2023年10月底达600亿美元）为购买或租用其芯片的云服务商和初创公司提供资金支持 [9]

公司业务动态 - 公司正式推出面向AI推理的AI200和AI250加速卡及机架解决方案，其专注于机架级系统的策略令市场感到意外 [2] - 公司与沙特阿拉伯的Humain达成协议，后者计划自2026年起部署200MW的公司AI系统，该合同潜在收入估计约为20亿美元 [3] - 公司连续21年提高股息，对收益型投资者具有吸引力 [4] 行业竞争格局 - 数据中心AI加速器领域的竞争正在加剧，英特尔、AMD和英伟达等竞争对手均推出了针对相似市场的平台和设计 [3] 机构观点 - 富国银行维持对公司Underweight的评级，目标股价为140美元 [4] - 尽管存在竞争压力，公司因其持续的分红派息仍被视为收益型投资者的有吸引力选择 [4]

英伟达Rubin产品创新 - 英伟达确定在下一代Rubin产品中使用M9材料 CPX和midplane的PCB将采用M9 CCL [1] - 由于石英布供应极度紧缺 公司正在评估compute和switch tray是否也采用M9 其中switch tray的评估将在11月底确定 [1] - 2027年的Rubin Ultra将采用正交背板代替铜缆 使用M9材料 由3块26层板合成78层板 [1] - 仅CPX midplane和正交背板的市场空间就近千亿 [1] - Rubin CPX采用无线缆架构 新增Paladin B2B连接器与PCB中板相连 在PCB 连接器 散热架构上带来显著创新 [1] - 中金公司预计2027年英伟达AI PCB市场规模有望达到69.6亿美元 较2026年增长142% [1] PCB行业市场前景 - 人工智能催生PCB行业增长新动能 行业景气度持续上行 [2] - 全球PCB市场规模从2020年的620亿美元增长至2024年的750亿美元 2020至2024年复合年增长率为4.9% [2] - AI服务器单台PCB价值量远高于传统服务器 高性能PCB需求将大幅增长 [3] - 低介电常数及低介质损耗因数的材料最合适 石英布性能远优于二代布 可能颠覆原有玻纤布原材料路线 [3] 相关公司动态与业绩 - 建滔积层板今年上半年实现营业额95.88亿港元 同比增加11% 纯利9.33亿港元 同比增加28% [4] - 近期覆铜板出现涨价潮 建滔 威利邦 宏瑞兴在8月15日齐涨5至10元每张 [4] - 2025年下半年公司覆铜板价格已率先调涨 PCB需求强劲或支撑价格刚性 [4] - 2026年高端CCL及物料产能布局提速 AI期权有望步入兑现期 实际报表贡献或在2027年集中释放 [4] - 建滔集团布局上游原料和下游PCB全产业链 已成功研发多种高频高速产品应用于AI服务器内的GPU主板 [4] - 建滔集团公布中期业绩 营业额约216.08亿港元 同比增长6% 纯利约25.82亿港元 同比增长71% [4] - AI快速发展带动集团覆铜面板及印刷线路板产品需求增长 集团计划在广东开平设立AI线路板生产线 投资规模约8至10亿元人民币 [4] - 相关订单饱和 明年上半年预计满荷生产 情况乐观 [4]
