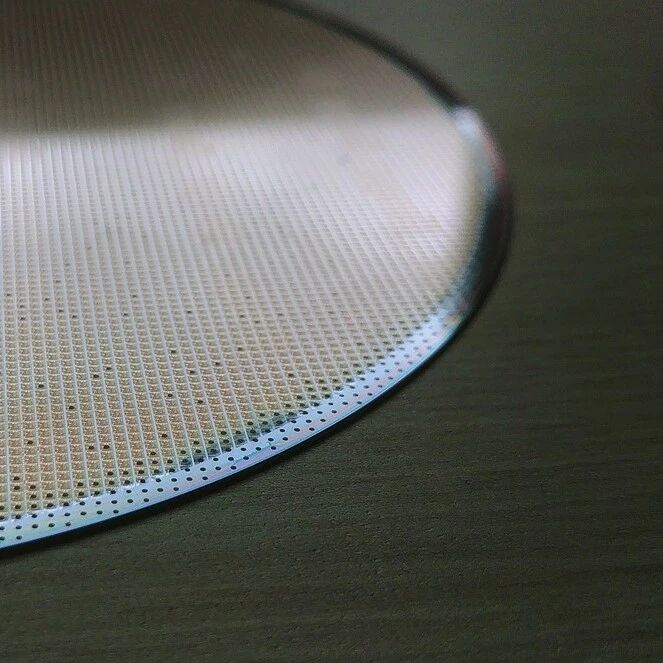

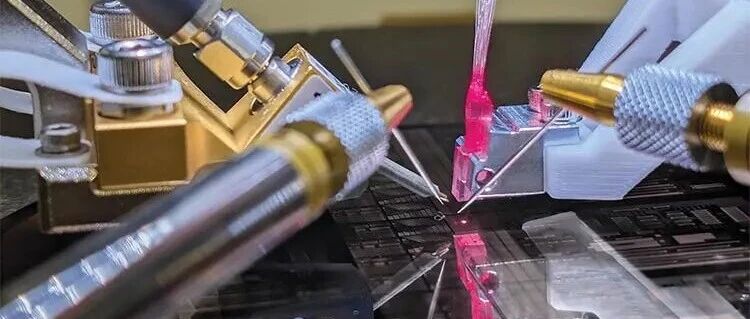

文章核心观点 薄膜铌酸锂（TFLN）技术通过将成熟的块状铌酸锂材料与集成光子学工艺结合，解决了高速光互连中功耗、散热和带宽的关键瓶颈，有望成为下一代高速、低功耗光子平台的核心，并推动其在高速收发器、量子信息处理等多个新兴领域的应用 [1][6][9][35]。 光子材料平台对比 - **硅光子学**：是100G和200G单通道器件的主力，与CMOS工艺兼容且成本效益高，但调制机制受限于固有速度（约50至60 GHz）和热敏感性，需要每个模块功耗超过1瓦的环形加热器进行热补偿，面临根本性的功率密度限制 [10][18][19] - **磷化铟**：是唯一能原生集成激光器、调制器和探测器的单片平台，但存在热稳定性问题（带隙随温度变化），且制造复杂、晶圆尺寸受限（最大6英寸），成本高且难以扩展以满足未来供应需求 [5][11] - **VCSEL阵列**：针对短距离链路（<100米）优化，成本低，但带宽距离积被限制在<50 GHz，存在热滚降现象，寿命有限，且工作波长（~850 nm）与电信波段不兼容 [12] - **电光聚合物**：实验室器件中可实现低于1 V的驱动电压和高于80 GHz的带宽，但老化和稳定性是主要障碍，在高温（70°C至85°C以上）或紫外光下性能会衰减，长期稳定性未经验证 [13] - **钛酸钡**：具有高Pockels效应，实验室带宽达80 GHz至100 GHz，但热稳定性差（居里温度约120°C），需要20至40 V的持续偏压，制备工艺复杂且难以规模化 [15] - **薄膜铌酸锂**：是唯一能同时提供>100 GHz电光带宽、<1至2 V驱动电压和非热运行的平台，居里温度约1100°C，热稳定性优异，主要挑战在于工业规模化生产（晶圆尺寸从150毫米向200毫米过渡）及与InP激光器的混合集成 [8][16] 技术变革与优势 - **技术革命**：绝缘体上TFLN（LNOI）晶圆的开发，通过晶圆键合和离子切割技术，将亚微米级LN薄膜转移到更大尺寸的硅晶圆上，实现了紧密的光限制、更短的相互作用长度和更小的电极尺寸，使LN的物理特性与硅基晶圆加工能力结合 [7] - **性能参数**：薄膜工艺可实现0.1至0.3 dB/cm的传播损耗和约1 V的CMOS兼容驱动电压，集成密度比块状铌酸锂提高了一个数量级，最先进器件电光带宽超过100 GHz [8] - **制造兼容性**：TFLN工艺与现有半导体工具集兼容，可采用标准光刻、干法刻蚀和金属化方案，支持最大150毫米晶圆尺寸，200毫米晶圆尺寸正在开发中，使其转变为可扩展、大批量生产的制造平台 [9] 行业挑战与瓶颈 - **热墙挑战**：光互连模块容量向1.6T和3.2T迈进时，功耗和散热成为扩展性终极限制，现代800G相干可插拔收发器功耗已达20瓦到25瓦，若线性增长，每个模块总功耗可能达80到100瓦，超过散热能力 [18] - **效率低下根源**：硅光子学等基于自由载流子的调制器，在调制过程中产生热量，需要每个模块功耗超过1瓦的加热器进行温度控制，导致数据中心大量能量用于散热而非数据传输 [19] - **Pockels材料优势**：如TFLN和BTO，其调制机制是纯粹的电子极化响应，开关过程不产生热量，驱动电压小于2V，调谐功耗比载流子系统低几个数量级，极大简化了热管理 [20] 供应链与产业化 - **当前状态**：美国、欧洲和亚洲的LNOI晶圆供应商能提供一致的150毫米衬底，200毫米衬底正在涌现，试点生产线验证了均匀的薄膜厚度和低缺陷密度 [22] - **生态系统发展**：多家公司生产基于TFLN的光学引擎，代工厂开始提供多项目晶圆服务及标准化工艺设计工具包，设备供应商正在改造现有工具以应对LN材料 [22] - **产业化里程碑**：需建立多家合格的晶圆供应商以降低风险，推进可重复、高良率的工艺流程，并发展标准化的工艺设计工具包和设计规则以实现晶圆厂可移植性 [22] - **发展轨迹**：行业模式与早期硅光子学发展轨迹相似，若保持此轨迹，TFLN有望在未来十年内达到与当前硅光子学生态系统类似的稳健性水平 [23] 新兴应用领域 - **高速收发器**：用于长距离和数据中心互连的相干和PAM4收发器，集成TFLN调制器已展现超过100 GHz带宽、1至2 V驱动电压及小于3 dB光纤损耗，芯片尺寸小于1 cm，可实现更小、更冷、更快的模块 [26][27] - **无源光网络**：支持从GPON到XGS-PON和50 Gb PON的升级，其低插入损耗和<1 V驱动电压降低了光功率预算和驱动器成本，热稳定性使其无需主动冷却即可在户外宽温范围工作 [28] - **量子光子学**：满足超低损耗（演示中损耗<0.2 dB/cm）、快速精确相位控制和集成非线性光学的需求，支持片上光子对生成和频率转换，透明窗口从可见光波长到约5 µm，支持多种量子光计算范式 [29] - **激光雷达和传感**：适用于固态和频率调制连续波激光雷达，兼具低电压、低损耗和卓越相位稳定性，在~1.55 µm波段高透明度，支持更高发射功率以扩展探测范围，并延伸至中红外波段，支持批量生产和汽车认证 [30] - **微波光子学与航空航天**：适用于雷达、卫星通信和国防系统，TFLN调制器在保持100 GHz以上带宽的同时减小了尺寸和驱动电压，早期辐射研究表明其具有强大的抗辐射能力，适合卫星有效载荷等应用 [31] - **传感与光谱学**：铌酸锂宽广的光学窗口（约350纳米至5微米）和χ(2)非线性特性，支持在芯片上生成和操控多种波长，用于紧凑型光谱仪和传感器，低电压调谐和非热效应使其适用于便携式或电池供电应用 [32][33]

文章核心观点 - 随着AI集群规模的指数级扩张，算力瓶颈正从计算芯片转向数据传输，光互连技术成为决定AI集群效率的核心，光模块产业正从“配套设备”升级为“算力核心资产”，迎来价值重估 [1][2][4][16][17] AI数据中心架构的范式转变 - AI正在重构数据中心的“连接方式”，算力连接能力正取代算力本身，成为新的限制因素，这一变化是结构性的重构而非渐进式改良 [3][4][5] - 随着大模型训练规模扩大，数据中心内部流量呈指数级增长，GPU间的高频通信使得微小延迟被放大，显著增加整体训练时间 [7] - 传统电互连面临功耗、带宽和延迟瓶颈，尤其在速率突破112Gbps甚至224Gbps后，电信号的衰减和发热问题突出，“光进铜退”趋势正从长距离通信迅速向数据中心内部乃至机架内部渗透 [8] 光互连技术路径的演进与共存 - 行业存在CPO（共封装光学）与可插拔光模块两条技术路径分歧 [9] - CPO将光模块嵌入芯片封装以降低功耗，但在维护性、良率和供应链灵活性上存在挑战，光引擎损坏可能导致整颗昂贵ASIC芯片报废 [9] - 市场认为CPO不会全面替代可插拔方案，两者将长期共存，未来3到5年内可插拔模块仍将占据主导地位，尤其是随着1.6T产品放量 [9] - 技术路线的确定性意味着需求由多条技术路线共同拉动，核心增量在于“光”的用量提升，为产业链上游提供更稳健的业绩能见度 [10] 上游核心材料与器件的结构性紧缺 - 光通信关键材料与器件正进入供给约束阶段，类似此前GPU行情，上游最稀缺环节决定价格与利润 [12][14] - Lumentum作为行业巨头，其业绩指引反映行业景气度，公司预计到2026年底EML（电吸收调制激光器）产能将提升超过50%，磷化铟（InP）扩产已推进约40% [13] - 到2030年，AI数据中心对InP的需求年复合增长率预计达到85% [13] - 磷化铟衬底生产难度高，全球供应商少，扩产周期长达18到24个月，导致需求爆发时可能形成阶段性供需错配，提升龙头厂商议价能力 [14] - 本轮需求来自AI数据中心建设（谷歌、微软、Meta等云厂商战略性投入），相比受宏观经济影响的传统电信市场，具有更强确定性与持续性 [14] - Lumentum股价新高标志新周期起点，由技术迭代驱动的需求增长更具韧性，拥有核心芯片自研或垂直整合能力的企业将获得最大弹性 [15] 光模块产业的价值重估 - 市场过去低估光模块，将其视为“算力的附属品”而非“算力本身的一部分” [17] - 在AI大规模分布式训练中，数据中心内部通信量可能超过计算本身，网络带宽不足会导致GPU集群等待，造成巨大算力浪费，光互连成为决定系统效率的关键变量 [18] - 未来数据中心竞争是计算、网络、调度整体效率的比拼，光模块处于体系核心，不仅是物理连接节点，更是网络拓扑优化的关键执行者 [18] - 新技术如OCS（光路交换）直接在光域进行交换，可显著降低能耗并提升网络重构速度，谷歌已大规模部署 [18] - 当前存在“认知差”：算力芯片估值已处历史高位，而光通信板块估值体系相对滞后，尚未完全反映其在AI集群中的核心地位 [19] - 高端光模块制造与封装产能高度集中在中国，国内头部企业在响应速度、成本控制和大规模交付上具有优势，深度绑定全球云巨头供应链，能直接受益于全球AI基建红利 [19] - 当市场认识到光模块是AI算力的“倍增器”时，其估值体系的重塑将成为必然 [19] 产业趋势总结 - AI投资的关键词正从“算力”转向“效率”，而效率的核心在于连接而非芯片 [20][21] - 决定AI算力上限的关键在于算力能否被高效连接与利用，解决连接问题的公司拥有定义未来的权力 [22] - 这是一次产业价值链的重新分配，从EML芯片的稀缺性、1.6T产品放量到CPO技术长期演进，每个环节都蕴含价值释放机会 [21][22]

公司及行业关键要点总结 一、 公司概况与核心业务 * 公司为光通信器件供应商Lumentum，业务覆盖磷化铟（InP）材料、激光器、光模块、光路交换机（OCS）及共封装光学（CPO）[1] * 公司增长由四大驱动因素构成：云光模块、光路交换机（OCS）、横向扩展CPO（scale-out CPO）和纵向扩展CPO（scale-up CPO）[7] 二、 磷化铟（InP）产能与市场供需 * **供需缺口巨大**：公司磷化铟出货量比市场需求低约25%至30%[4]，供需缺口达25%-30%[2] * **产能扩张计划**： * 以2025年第四季度为基准，到2026年第四季度将磷化铟产量提升50%[2][4] * 收购北卡罗来纳州格林斯伯勒（Greensboro）的原Corvo工厂作为第五座磷化铟晶圆厂，预计2028年开始出货[2][6] * 位于英国卡斯韦尔（Caswell）的工厂将于2027年开始出货，以提升UHP激光器产能[5] * **产能扩张影响**：格林斯伯勒新工厂预计将新增50亿美元的年营收产能[2][19] * **产能瓶颈**：产能增速低于相关业务量85%的复合年增长率（CAGR）[4]，衬底供应是当前主要担忧，公司已签订七年期协议应对[31] 三、 核心业务进展与展望 1. 云光模块业务 * **现状**：2026年第一季度（2026Q1）业务已触底反弹，营收稳步增长[7] * **1.6T光模块**：处于市场领先地位，首批产品将于2026年夏季开始出货[2][7] * **技术优势**：通过垂直整合，自研EML激光器并集成内部硅光芯片，预计将提升毛利率并确保供应链安全[2][16] * **历史问题**：800G产品曾因收购整合及设计周期问题导致延迟，现已重组改善[31] 2. 光路交换机（OCS）业务 * **市场地位**：拥有超过25年的MEMS技术积累，在OCS市场中占据独特的领导地位[16] * **核心优势**：基于MEMS的解决方案具备极致的透明度、低损耗（300x300 OCS损耗低于1.5dB）、低延迟（纳秒级）和低功耗（为分组交换机的十分之一以下）[16] * **近期订单**：与一家大型客户达成新的多年期、价值数十亿美元的协议[2][7] * **营收展望**：预计2026年下半年实现4亿美元营收，2027日历年规模将超过10亿美元[2][7] * **增长来源**：增长来源于多个客户和多种应用场景，业务规模已超过任何已知的单一客户业务[28] 3. 共封装光学（CPO）业务 * **横向扩展（Scale-out）CPO**：已开始出货，有一笔数亿美元的订单需在2027年上半年完成交付，目标是在2026年底（自然年）实现首个营收达1亿美元的季度[7] * **纵向扩展（Scale-up）CPO**：是更大的市场机遇，首个应用实例（机架内链路迁移）的市场规模预计是初始横向扩展CPO的3到4倍[7][8] 四、 技术路径与产品规划 * **激光器技术**： * **EML优势**：可靠性高，部署简单，在可预见的未来仍将是极具吸引力的解决方案，有信心在3.2T时代实现规模化供应[15] * **UHP激光器**：产能已接近售罄[2][5]，为应对巨大需求，公司将原计划用于EML的Caswell工厂产能转向UHP[24] * **技术演示**：展示了全球首款400G平面封装的四通道平面差分EML模块，被视为3.2T速率的下一代标准[19] * **材料选择**：公司坚信磷化铟具备成为光子芯片首选材料的巨大潜力[23] * **光纤类型趋势**：数据中心市场已明确转向全面采用单模光纤[15] 五、 AI驱动下的行业趋势与市场展望 * **需求剧变**：生成式AI驱动光器件需求爆炸性增长，部分客户对激光器的年需求量已从过去的百万级别跃升至十亿级别[2][9] * **与电信泡沫的本质区别**：当前变革核心是规模化地创造并提供智能，而非通信；AI数据中心网络要求无阻塞、低延迟，流量模式从“老鼠流”转变为“大象流”[10] * **光互联演进三阶段**： * **当前至2027年（零阶段）**：机柜内部主要采用铜缆，横向扩展开始采用CPO，更高层级使用OCS[11] * **2028-2030年（第一阶段）**：机架间将大量采用光模块，需求增长约3至4倍[2][11] * **2029年末-2030年及以后（第二阶段）**：光器件开始逐步替代机架内部铜缆，实现全面光纤部署[11] * **铜缆与光器件的竞争**： * 在1.6T速率下，主流方案是机柜内用铜缆、机柜间用光器件[13] * 在3.2T速率下，机柜内可能出现混合使用，机柜间确定用光器件[13] * 随着速率提升，光器件的需求将持续增长[14] * **市场规模预测**：整个AI相关光通信市场预计将从2026年的约180亿美元增长至五年后的超过900亿美元[18] 六、 财务与运营目标 * **短期目标**：实现12.5亿美元的季度营收，运营利润率维持在35%左右，预计在9至12个月内达成[2][22] * **中期目标**：季度营收达到20亿美元，非GAAP运营利润率达到40%，预计在达成短期目标后再需9至12个月[2][22] * **营收结构演变**：当前季度（2026Q1）OCS、CPO和光模块业务合计约占营收的25%；当季度营收达20亿美元时，预计这三项业务占比将提升至60%[21] * **近期业绩**：截至2026年3月底的财季，预计营业利润率将超过30%[20] 七、 资本运作与战略合作 * **英伟达（NVIDIA）投资**：获得20亿美元投资，其中约10亿美元用于战略性资本支出以支持产能扩张，剩余部分用于潜在并购及营运资金[2][20] * **合作影响**：该非排他性合作引发了其他客户对产能稀缺性的关注，使公司能在更有利的条件下进行谈判[27] * **资本结构**：公司对当前资本结构感到满意，拥有很大的财务灵活性[30] 八、 其他重要信息 * **DCI业务**：预计2027年有望实现翻倍增长，公司正在大幅提升产能，例如泵浦激光器的产能计划提升五倍[3][24] * **外部光源（ELS）解决方案**：公司将推出交钥匙解决方案，预计每交付一套ELS带来的营收约为现有业务的两倍，且毛利率保持在较高水平[8] * **供应链管理**：供应链限制（尤其是OCS和云用光模块业务）是公司为营收目标设定缓冲期的主要原因[22]，公司正与合同制造商深化合作，建立多渠道供应体系[21] * **每GPU光学价值量演变**：从Blackwell架构到Rubin Ultra，每GPU对应的光学组件价值量预计将增长3到4倍[25]

化合物半导体市场增长与规模 - 化合物半导体正逐渐成为主流，因其在功率、速度和效率上相比硅具有优势 [2] - 整个化合物半导体衬底市场预计将以14%的复合年增长率增长，规模将从2025年的13亿美元增长至2031年的28亿美元，增长超过一倍 [2] - 开放式外延片市场预计将与衬底市场同步增长，从2025年的11亿美元增长到2031年的24亿美元 [2] - 衬底市场总额预计从2025年的12.9亿美元增长到2031年的27.9亿美元，开放式外延片市场从11亿美元增长到23.9亿美元，年复合增长率均为14% [3] 关键材料与应用领域 - 不同化合物半导体材料主导不同应用：SiC和GaN在电力电子领域领先，GaAs和GaN广泛用于射频系统，InP和GaAs是光子学和激光器的关键，GaN和GaAs是照明和显示技术的关键 [2] - 功率应用占据主导地位，n型碳化硅(SiC)的增长由电动汽车电气化、800V架构及8英寸晶圆普及推动 [3] - 功率氮化镓(GaN)应用已从消费级快充扩展到汽车和数据中心，但其外延晶圆市场规模仍小于碳化硅 [4] - 射频市场保持稳定，主要由手机领域的砷化镓（GaAs）和电信及国防领域的氮化镓（GaN）主导 [4] - 光子学市场发展势头最为强劲，受人工智能数据中心和带宽升级推动，加速了磷化铟（InP）的普及、6英寸平台和高速激光器的应用 [4] - LED技术成熟且价值较低，MicroLED的普及将在本世纪晚些时候重新开始，首先应用于可穿戴设备和AR领域 [4] 主要增长驱动市场 - 人工智能驱动的数据中心扩张正迅速成为主要需求来源，全球服务器部署数量预计将大幅增长 [5] - 人工智能带宽需求需要更快的光互连，通过共封装光学器件（CPO）将磷化铟激光器集成到硅光子平台中，传输速率可从目前的每通道100G扩展到未来的400G [7] - 汽车行业是规模最大、发展最成熟的市场，碳化硅（SiC）是主牵引逆变器的关键材料，氮化镓（GaN）在车载充电器和直流/直流转换器系统中逐渐普及 [7] - 车辆应用扩展到电力转换之外，包括使用GaN和GaAs的照明和显示系统，用于自动驾驶LiDAR的InP和GaAs激光器，以及用于车辆连接的基于GaAs的射频组件 [7] - 新的消费应用正在涌现，首款采用GaN和GaAs的商用微型LED智能手表将于2025年上市，增强现实是另一个充满前景的领域 [9] 技术发展与供应链趋势 - 化合物半导体器件成本仍高于硅基器件，挑战包括制造平台成熟度不同以及供应链的复杂性 [10] - 采用更大的基板直径以满足可扩展性和成本需求 [10] - 碳化硅（SiC）衬底正从6英寸向8英寸过渡，磷化铟（InP）衬底向6英寸过渡，蓝宝石衬底上的氮化镓（GaN）和砷化镓（GaAs）主要平台仍维持在6英寸，镓基微型LED衬底维持在4英寸 [13] - 更大的晶圆可以在一片晶圆上制造更多芯片，实现更高产量和成本效益，为三星和格罗方德等硅晶圆代工厂进入化合物半导体生态系统打开大门 [13] - 碳化硅（SiC）的增长得益于产能扩大及晶圆尺寸向8英寸过渡，新的中国晶圆和外延片供应商提升了成本竞争力 [15] - 功率氮化镓（GaN）正朝着混合型IDM和无晶圆/代工厂模式转变，IDM厂商将GaN视为数据中心渗透的战略性技术 [15] - 移动和电信射频市场保持稳定，市场重点在于整合而非扩张 [15] - 更大的衬底尺寸加剧了纯化合物半导体厂商和硅晶圆厂之间的竞争 [15] 中国在生态系统中的竞争 - 全球竞争日益激烈，尤其来自中国的竞争突出，中国通过加速技术研发和扩大生产规模，在碳化硅衬底领域正逐渐占据领先地位，竞争目标正转向器件层面 [16] - 中国企业在移动和消费品行业占据领先地位，同时也在汽车和工业行业产生影响 [16] - 受美国出口限制和国内需求推动，中国化合物半导体供应链的进步使其成为战略竞争对手 [16]

文章核心观点 - AI科技浪潮正推动光通信产业进入新材料革命时代，磷化铟因其直接能隙、极高电子迁移率及高耐热抗辐射三大特性，成为AI服务器和数据中心光通信传输的关键材料，有望解决高功耗和高速传输需求 [1] - 磷化铟是化合物半导体的重要组成部分，其技术在过去20多年已相当完备，随着AI数据中心、5G毫米波和低轨卫星通信等新兴应用需求打开，该材料产业面临从利基市场向更广泛应用领域扩张的重大机遇 [2][4] 磷化铟的材料特性与AI应用优势 - 具备直接能隙特性，可将电能高效转化为光能，电光转换效率高，有助于降低AI服务器功耗，缓解数据中心耗电量大的问题 [1] - 具有极高电子迁移率，电子移动速度极快，可支持800G、1.6T等高速传输规格，提升AI数据中心信息接收与反馈效率 [1] - 具备高耐热性与抗辐射特性，使基于该材料的光通信芯片或模组在AI服务器长时间高温运行下更稳定可靠 [1] 磷化铟在高速电子元件领域的应用 - 以磷化铟为衬底的高速电子元件速度表现是当前人类所能制作元件的极致，主要应用于30~300 GHz的次毫米波频段 [3] - 磷化铟异质结双极性晶体管被认为是梦幻的超高速电子元件，其InP/InGaAs异质结构优于砷化镓HBT和HEMT，有望解决5G毫米波手机功率放大器效率低于50%的瓶颈，推动毫米波移动通信普及 [3] - 随着5G移动通信和低轨道卫星通信进入毫米波时代，以及对带宽的持续需求，载波频率向更高频发展，磷化铟的重要性日益凸显 [3] 磷化铟在光通信领域的应用 - 在光通信所需的半导体激光器中扮演举足轻重的角色，以磷化铟为衬底的半导体激光器是实现1.55微米波长（光纤内传输能量损耗最低）的关键 [4] - 过去该应用主要局限于长距离光纤通信等利基市场，但随着云端数据中心快速成长，需求水涨船高，半导体激光器需承载高达每秒100 Gbit的数据，这一切都依赖磷化铟化合物半导体 [4] 磷化铟产业现状与前景 - 长期以来，磷化铟应用领域小众，产业规模相对狭隘，导致其价格昂贵的刻板印象，甚至有些产品仍在使用2英寸晶圆 [4] - 随着AI数据中心、高速传输、5G毫米波等应用出海口逐步打开，以及其技术已相当完备，若能超前部署，将是重要产业机会 [4]

市场表现 - 截至2025年8月20日10:39，上证科创板半导体材料设备主题指数上涨0.08% [1] - 成分股表现分化，新益昌上涨6.53%，上海合晶上涨3.81%，安集科技上涨1.32%，芯源微上涨1.30%，华海诚科上涨1.07% [1] - 科创半导体ETF（588170）最新报价1.1元，盘中换手率达7.17%，成交3297.56万元 [1] 资金与规模动态 - 科创半导体ETF（588170）最新规模达4.62亿元，创近3个月新高 [1] - 该ETF最新份额达4.19亿份，同样创近3个月新高 [1] - 资金持续流入，最新单日资金净流入3332.93万元 [1] - 拉长时间看，截至8月19日，该ETF近1周累计上涨3.18%，近1周日均成交8440.53万元 [1] 行业技术突破 - 九峰山实验室在磷化铟材料领域取得重要技术突破，成功开发出6英寸磷化铟基PIN结构探测器和FP结构激光器的外延生长工艺，关键性能指标达国际领先水平 [2] - 该成果是国内首次在大尺寸磷化铟材料制备领域实现从核心装备到关键材料的国产化协同应用 [2] - 目前业界主流仍停留在3英寸工艺阶段，此次突破依托国产MOCVD设备与InP衬底技术，解决了大尺寸外延均匀性控制的关键技术难题 [2] 产业与投资逻辑 - 磷化铟是光通信、量子计算等前沿领域的核心材料，其产业化应用长期受限于大尺寸制备技术瓶颈和高昂的制备成本 [2] - 光模块和PCB是AI算力链的重要组成部分，深度绑定AI算力基础设施建设浪潮，跟随AI服务器迭代，在出货量和价值量上均得到大幅增长 [2] - 在光模块、PCB已大幅上涨的背景下，液冷板块被视为战略性投资机会，具备“增长强劲、叙事完备、赔率占优”特征 [2] 相关金融产品 - 科创半导体ETF（588170）及其联接基金跟踪上证科创板半导体材料设备主题指数，该指数囊括科创板中半导体设备（59%）和半导体材料（25%）细分领域的硬科技公司 [3] - 半导体材料ETF（562590）及其联接基金的指数构成中，半导体设备（59%）、半导体材料（24%）占比靠前，聚焦半导体上游 [3] - 半导体设备和材料行业是重要的国产替代领域，具备国产化率较低、国产替代天花板较高的属性 [3]
