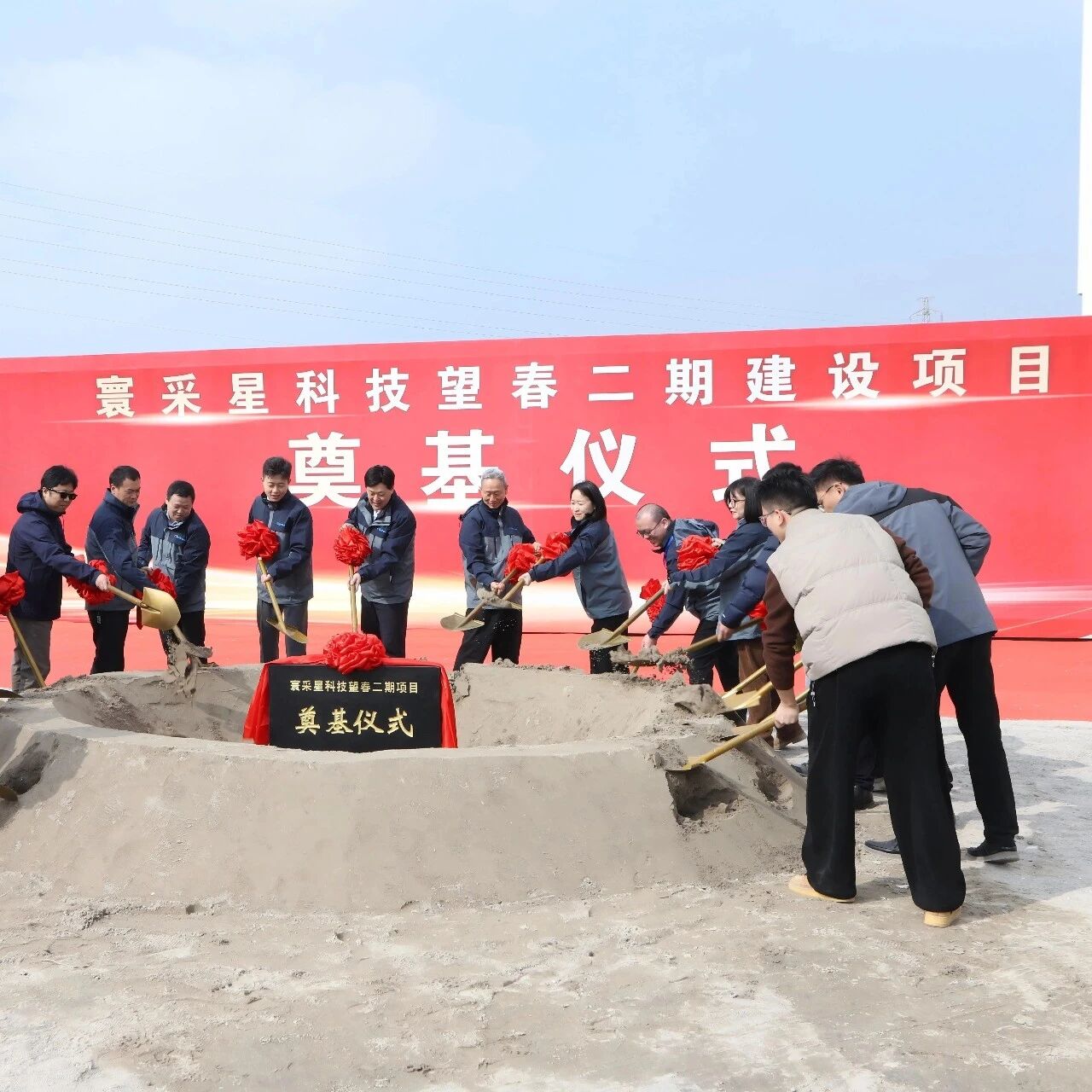

公司动态 - 寰采星于3月13日在宁波海曙区举行望春工业园区二期奠基仪式 [2] - 公司新增41亩工业用地，用于投建新的G6与G8精密金属掩膜版（FMM）产线 [4] - 新产线旨在完善全世代产品矩阵，满足消费电子、车载显示、AR/VR等多领域定制化需求 [4] - 通过产能提升形成规模化优势，强化产业链垂直布局，提升从原材料到终端应用的国产化供给配套能力 [4] - 公司核心业务是微米级超薄金属材料的半导体图形化技术自主研发与产业化，聚焦全品类金属掩膜版的研发、生产与销售 [5] - 寰采星二期工厂于2024年底投用，率先实现了G8.6代FMM产品的试产 [5] - 2025年11月，公司完成国内首条G8.6代FMM制造整线搬入工作 [5] - G8.6代产线总投资5.8亿元，具备700毫米以上的超宽幅材料加工能力 [5] - 该产线整合高精度光刻、电铸、激光切割等核心工艺，可满足8.6代OLED面板的量产需求 [5] - 相比G6代产线，G8.6代产线生产效率提升40%以上，像素精度控制在微米级，能支撑4K、8K等高分辨率OLED产品制造 [5] - G8.6代产线预计将于2026年正式投产 [5] 行业技术与市场 - FMM是OLED屏幕生产中不可或缺的“像素母版”，作用类似相机底片，通过其上数千万个微孔实现像素精准成像，决定显示画面的清晰度与色彩还原度 [4] - 行业会议议程显示，OLED产业关注技术创新与市场竞争全景、大世代OLED的产业演进与战略机会、大世代FMM的国产化与技术挑战等议题 [7] - 行业会议议题还包括OLED材料效能突破、从蒸镀制程到Inkjet Printing的制程关键词、国产OLED红光材料的技术突破与产品化实践等 [7] - ViP制程下的AMOLED技术突破与未来显示解决方案、OLED IC介面整合亦是行业关注焦点 [7]

全球G8.6 AMOLED面板产线加速与FMM市场机遇 - 全球G8.6 AMOLED面板产线建设及量产进入加速期，京东方G8.6产线首款产品于2025年12月30日提前5个月成功点亮，三星显示于2026年1月15日正式启动其G8.6面板量产 [1] - 高世代AMOLED产线集中投建，直接驱动核心耗材精密金属掩膜版市场进入快速发展通道 [1] - 国内FMM龙头企业寰采星近期在宁波新增取得41亩工业用地，规划再加码投建一条G6与一条G8.x FMM产线，以完善全世代产品矩阵，抢抓行业增长红利 [1][12] 金属掩膜版技术概述与市场分类 - 金属掩膜版是AMOLED蒸镀制程中的核心工具，分为FMM和CMM两类 [1] - FMM用于蒸镀红绿蓝子像素点的发光材料，其结构精细程度直接决定了AMOLED面板的像素密度 [1] - CMM主要用于蒸镀普通层结构，其孔洞尺寸基本与面板产品尺寸一致 [1] - FMM作为核心“精密模具”，其技术水平与供应能力直接决定OLED面板的分辨率、良率及规模化量产进度，是高世代AMOLED产线落地的关键配套环节 [4] 全球及中国FMM市场规模与预测 - 2024年全球AMOLED用FMM市场规模约为60.6亿元，较2023年增长约11.2% [4] - 预计2025年全球FMM市场规模增长到63.6亿元，同比增长4.4% [4] - 预计到2030年全球FMM市场规模约128.2亿元，2025～2030年年复合增长率达到15.1% [4] - 2024年中国大陆AMOLED用FMM市场规模约为25.0亿元，较2023年增长约14.3% [4] - 预计2025年中国大陆FMM市场规模增长到27.8亿元，同比增长11.0% [4] - 预计到2030年中国大陆FMM市场规模约66.5亿元，2025～2030年年复合增长率达到19.1% [4] 全球及中国CMM市场规模与预测 - 2024年全球AMOLED用CMM市场规模约为48.9亿元，较2023年增长约14.9% [6] - 预计2025年全球CMM市场规模增长到49.9亿元，同比增长2.1% [6] - 预计到2030年全球CMM市场规模约61亿元，2025～2030年年复合增长率为4.1% [6] - 2025年中国大陆AMOLED用CMM市场规模接近26亿元，全球份额占比过半，达到52% [6] - 预计到2030年中国大陆CMM市场规模约34.4亿元，2025～2030年年复合增长率为5.8% [6] - CMM市场规模预计未来增长有限，主要因国产化程度高、参与者多，将承受较大的价格下降压力 [6] 全球FMM市场竞争格局 - 全球FMM市场供给端高度集中，日本DNP处于全球市场绝对龙头地位，占据绝大多数市场份额 [9] - 国内企业寰采星位居全球第二、国内第一，众凌科技位居全球第三、国内第二，其余布局企业尚未量产 [9] - DNP在高端Invar材质FMM市场长期主导，在超薄箔材、高张力焊接及热稳定性控制等核心技术上具备显著优势，广泛应用于G6及以下世代产线 [9] - 尽管近年受中国厂商崛起影响，DNP全球市场份额有所下降，但在高精度、高可靠性FMM领域仍保持领先，并积极参与G8.5+高世代FMM技术开发 [9] 主要企业分析：寰采星 - 寰采星成立于2019年，总部位于中国宁波，是国内AMOLED蒸镀用FMM产业化领军企业 [10] - 核心业务聚焦FMM研发、生产及配套服务，同时布局CVD Mask和CMM，是国内首家实现FMM、CVD Mask、CMM全产品线覆盖的企业 [10] - 公司目前拥有2条G6 FMM量产线，和1条在建中的G8.x FMM产线 [10] - 2025年11月寰采星G8.6 FMM生产设备整线搬入，预计2026年可以实现量产 [10] - 公司新增用地规划的G6产线最薄可做到15μm规格，瞄准折叠手机、高端穿戴等中小尺寸高端场景；G8.x产线则聚焦G8.6 AMOLED面板配套，旨在缓解国内高世代FMM进口依赖 [12] 主要企业分析：众凌科技 - 众凌科技成立于2020年9月，总部位于中国浙江海宁，是专注于AMOLED核心耗材国产化的高新技术企业 [12] - 核心业务为FMM的研发与量产，并积极推进Invar合金基材的本土化供应 [12] - 作为国产FMM主要供应商之一，众凌在大陆FMM市场中占据重要份额 [12]

公司荣誉与市场认可 - 寰采星科技在2025年首次举办的全国独角兽企业大赛总决赛中，斩获“新材料组”优胜奖 [1] - 大赛由工业和信息化部火炬高技术产业开发中心、中国电子学会、宁波高新技术产业开发区管理委员会共同主办，围绕14个新兴产业和未来产业领域展开 [1] - 全国共有58家企业获得总决赛优胜奖，评选维度包括创新能力、成长趋势、融合业态、估值潜质及财务关键指标 [1] - 公司C轮融资股东名单包含上游、下游国有产业方资本、半导体产业资本及多家老股东连续追投，反映了市场对其技术实力和发展潜力的高度认可 [5] 公司定位与核心技术 - 寰采星科技是一家专注于高精度半导体显示材料及器件研发与制造的国家级高新技术企业 [3] - 公司使命是“突破核心技术，引领材料创新”，团队由来自国内大型面板企业和半导体材料企业的技术专家及管理人才组成 [3] - 公司深耕精密金属掩膜板等半导体显示关键材料及器件的研发制造，建立了覆盖原材料设计、工艺开发到规模生产的全链条能力 [3] - 公司核心产品精密金属掩膜版是制造OLED屏幕生产过程中不可或缺的“像素母版”，需在超薄金属箔材上进行微米级超精密刻蚀制造，该技术长期被日本垄断 [4] - 公司通过自主研发成功掌握这项尖端技术，构建了微米级超薄金属材料半导体图形化技术体系，实现了精密金属掩膜板的国产化攻关 [4] 行业地位与产能布局 - 寰采星科技已成为国内唯一全品类金属掩膜版规模量产企业，以及国内规模领先的精密金属掩膜版量产企业 [3] - 公司于2020年建成国内首条G6代精密金属掩膜版产线并实现规模量产，产能规模及产量规模均位居全球第二、国内居首位 [5] - 公司产品已全面导入国内主流面板企业的OLED产线 [5] - 今年11月份，公司建成国内首条G8.6代精密金属掩膜版产线，具备700毫米以上的超宽幅材料加工能力，是目前全球集成度和自动化水平最高的产线之一 [5] 技术成就与产业影响 - 公司在材料精度、使用寿命和量产稳定性上达到国际先进水平，填补了国内在精密金属掩膜版领域的空白 [4] - 公司打破了日本在精密金属掩膜版领域的长期技术垄断，并实现了产业化突破及产业链协同 [4] - 公司引领国内精密金属掩膜版产业迈入高世代发展阶段，同时进一步提升中国半导体显示产业链的自主性和安全供应能力 [5] 发展战略与未来规划 - 公司致力于成为全球半导体显示材料领域的领先企业 [3] - 公司未来将继续加大研发投入，深化产学研合作，推动中国显示产业向价值链高端迈进 [4]

项目投资概况 - 寰采星G8.6代FMM项目与清溢光电平板显示及半导体掩膜项目总计投资超过40亿元人民币 [1] 寰采星G8.6代FMM项目 - 国内首条G8.6代精密金属掩膜版制造整线完成搬入，项目总投资额为5.8亿元人民币 [2] - 产线具备700mm以上超宽加工能力，整合高精度光刻、电铸、激光切割等核心工艺，是全球最高集成度和自动化的FMM产线 [2] - 产线可满足8.6代OLED面板量产需求，相比G6代产线生产效率提升40%以上，像素精度达微米级，支撑4K、8K高分辨率OLED产品制造 [2] - 产线预计年内实现量产，将为国内头部OLED面板企业供货，缓解对海外供应链的依赖并降低生产成本 [5] - 公司成立于2019年，是国内首家专注于OLED蒸镀用FMM产业化的企业，同时具备通用金属掩膜版和封装层金属掩膜板的量产能力 [5] 清溢光电掩膜版生产基地项目 - 平板显示及半导体用掩膜版生产基地已投产，两大基地总投资额为35亿元人民币 [6][8] - 高精度平板显示掩膜版基地总投资20亿元，分三期建设，主要生产8.6代及以下高精度FPD掩膜版，产品覆盖a-Si、LTPS、AMOLED等领域 [8] - 公司定增方案获上交所批准，将募集12亿元资金，用于高精度掩膜版生产基地一期及高端半导体掩膜版生产基地一期建设 [8] - 高精度掩膜版生产基地一期由子公司佛山清溢光电实施，计划投资8亿元，其中拟使用募集资金6亿元 [8] - 公司业务涵盖平板显示和半导体领域掩膜版的研发、设计、生产和销售，服务对象包括功率半导体、第三代半导体、LED等应用领域 [9]

融资情况 - 公司完成超4亿元人民币C轮融资，由深创投领投，中国建投投资、毅达资本、粤科金融等多家机构跟投 [1] - 公司已完成5轮融资，单轮融资额最低超亿元，深创投连续出现在B轮与C轮融资的投资方名单中 [4] 资金用途 - 融资资金的50%将用于研发，包括FMM产品迭代、Invar金属极薄带国产化、以及光伏与半导体新业务开发 [1] - 30%资金用于G8.6代FMM产能扩充及海外市场布局 [1] - 20%资金作为流动资金及IPO储备 [1] 产品与技术 - FMM是OLED显示面板制造中的关键耗材，其精度决定了屏幕分辨率与显示质量 [1] - 产品通过金属薄片上微米级甚至亚微米级的密集孔洞阵列，控制RGB有机发光材料的蒸镀位置 [1] - 孔洞越小、分布越密集，越能支持高分辨率和高像素密度的显示需求 [1] - 公司专注于超精细金属薄板加工，产品业务涵盖显示面板、显示终端、VR/AR显示 [1] - 公司已实现全国产FMM用Invar合金薄带规模化量产，20μm厚度的FMM产品已通过国内头部面板厂验证并批量供货 [4] 产能与项目进展 - 公司已投资超亿元建设G8.6代FMM项目，产线核心设备曝光机于今年10月搬入产线 [4] - G8.6 FMM蚀刻、检测等配套设备已于今年二、三季度陆续进驻与调试 [4] - 整体项目计划于2025年第四季度完成产线联调 [4] 市场应用与客户 - 公司产品支撑了小米17 Pro Max等终端的全球首款高PPI手机Real RGB OLED屏幕落地 [4]

融资信息 - 公司完成超4亿元人民币C轮融资，为国内FMM行业最大单笔轮次融资 [1] - 领投方为深创投，跟投方包括中国建投投资、毅达资本、粤科金融等多家机构 [1] - 资金用途分配：50%用于研发，30%用于G8.6代FMM产能扩充及海外市场布局，20%作为流动资金及IPO储备 [1] - 公司历史累计融资额已超过9亿元人民币 [1] 公司技术与产品 - 公司是国内唯一具备日本对华禁售的20μm厚度FMM产品量产能力的企业 [2] - 公司拥有100%国产Invar原材料供应链，并具备G8.6代FMM技术与设备落地能力 [2] - 产品线覆盖从穿戴设备到手机、笔电、车载屏等全尺寸应用场景 [2] - 20μm厚度FMM已实现规模化量产，并应用于小米17 Pro Max等多款旗舰终端产品 [4] - 公司提出“众凌定律”，计划未来FMM产品每1~1.5年厚度减薄1~3μm，像素间距缩小1~2μm [14] - 18μm超薄FMM产品已进入送样准备阶段，预计2026年实现量产 [14] 市场地位与竞争格局 - 全球FMM市场规模近百亿元，其中90%以上份额长期由日本公司DNP垄断 [5] - 公司在国内国产化FMM市场份额中占比超过60% [6] - 公司产品已通过京东方、维信诺、华星光电等国内所有主流AMOLED面板厂的验证并批量供货 [6] - 公司终端产品应用于华为、小米、荣耀、OPPO等30余个头部品牌 [6] 财务业绩与增长 - 公司营收从2022年的百万元级增长至2023年的数千万元，2024年营收突破亿元 [6] - 2025年营收预计将实现翻倍增长，年均增速接近600% [6] - 公司已于2025年第二季度实现扭亏为盈 [6] - 到2027年，公司预计营收规模将达到近十亿元 [14] 产能与扩张计划 - 公司现有两条产线，二期产线产能扩充将于今年年底至明年上半年陆续释放 [14] - 此次扩产将使一期产能翻倍，预计明年下半年达到翻倍的产能预期 [14] - 公司计划从2025年开始启动海外市场突破，重点攻坚三星、LG等国际面板厂供应链 [14] 新业务拓展 - 公司正依托超薄精密金属加工技术，向半导体和新能源领域延伸 [15] - 在光伏电池片印刷材料方面，采用类似FMM工艺可帮助客户节省20%-30%以上的银浆用量 [15] - 新业务预计在2026-2027年将逐步开始落地投资和量产 [15] 行业背景与机遇 - FMM是OLED屏幕蒸镀环节的核心治具，直接决定屏幕分辨率、良率与显示品质 [1] - 随着AMOLED向平板、笔电、车载屏等“中大尺寸”升级，G8.6代线成为新赛道，FMM国产替代空间巨大 [5] - 日本DNP在20-30μm超薄规格及G8.6代高世代产品上对华禁售，制约了中国超6000亿AMOLED产业向高端突破 [5]

公司股价与行政处罚 - 收到行政处罚后首个交易日公司股价20cm涨停 现价8.36元/股 [1] - 证监会大连监管局确认公司存在两项违法事实：未披露对外担保事项及关联方资金占用情况 [1] - 公司及时任董事长王明圣、副董事长林志煌被处以警告与罚款 [1] 业务转型与经营状况 - 2020年从余热发电业务跨界光伏 收购光伏电池资产后盈利能力未改善 [1] - 遭遇技术迭代及降价冲击导致停产 最终被债权人申请重整 [1] - 六安中院已对公司启动预重整程序 [1] 重整投资安排 - 浙江众凌与合肥威迪组成的联合体于2023年11月28日被确定为预重整产业投资人 [1] - 2024年3月合肥威迪指定金寨金微半导体作为重整投资主体之一 [2] - 产业投资人指定四家财务投资人主体 包括云南信托等机构 [2] - 3月28日公司与产业投资人、财务投资人签署《重整投资协议》 [2] 产业投资人背景 - 金寨半导体与浙江众凌实际控制人均为精测电子(300567.SZ)实控人彭骞 [2] - 精测电子为国内平面显示信号测试领域龙头企业 市值约189亿元 [2] - 精测电子2023年营收25.65亿元 归母净利润-9759万元 [2] - 彭骞曾发现图形信号发生器被日韩垄断 于2006年创立精测电子实现国产替代 [3] 未来业务发展方向 - 重整后将借助产业投资人资源引入电致变色EC膜材料或高精度金属掩膜版业务 [3] - 实现公司主业向新质生产力转型升级 [3] - 浙江众凌主要从事精密金属掩膜版(FMM)的研发与制造 [3]

公司财务与法律状况 - 公司收到证监会大连监管局行政处罚事先告知书 确认未按规定披露对外担保事项和关联方资金占用情况 处以警告与罚款 [2] - 公司被债权人申请重整后 六安中院启动预重整程序 [2] - 2020年从余热发电业务跨界光伏 收购光伏电池资产后盈利能力未改善 遭遇技术迭代与降价冲击陷入停产 [2] 重整投资安排 - 浙江众凌与合肥威迪组成的联合体于2023年11月28日被确定为预重整产业投资人 [2] - 2024年3月合肥威迪指定金寨金微半导体作为重整投资主体 同时引入四家财务投资人主体 [3] - 3月28日公司与产业投资人、财务投资人签署重整投资协议 [3] 产业投资人背景 - 金寨半导体与浙江众凌实际控制人均为精测电子董事长彭骞 [3] - 精测电子为国内平面显示信号测试领域龙头企业 市值约189亿元 2023年营收25.65亿元 归母净利润-9759万元 [3] - 浙江众凌从事精密金属掩膜版（FMM）研发与制造 [5] 业务转型规划 - 重整后将借助产业投资人资源 择机引入电致变色EC膜材料或高精度金属掩膜版业务 [5] - 公司可能从光伏行业脱身 装入彭骞旗下相关资产 [4] - 计划实现主业向新质生产力转型升级 [5] 市场反应 - 收到行政处罚后首个交易日公司股价20cm涨停 现价8.36元/股 [2]

重大合同进展与损失确认 - 公司子公司金寨嘉悦放弃未出货成品机及呆滞物料所有权 追加确认1164 72万元损失 [1][3] - 2022年10月签订7 21亿元设备购销合同 后补充协议调整为7 94亿元 截至2023年9月已支付1 7亿元并接收34台设备(价值7217 1万元) [2] - 因未按期提货及付款构成违约 卖方没收定金约1 01亿元 并保留追索呆滞料权利 [2] - 该事件导致金寨嘉悦二期TOPCon电池项目终止 2024年10月临时停工 2025年3月正式终止 [2] 财务资助与重整计划 - 向重整投资人威迪半导体借款1500万元 期限1年 年利率3% 用于日常运营及重整推进 [1][4] - 重整产业投资人为威迪半导体与浙江众凌联合体 实控人均为彭骞 [4] - 浙江众凌主营精密金属掩膜版(FMM) 2022-2024年营收从127 85万元增至1 29亿元 [4] - 重整后计划引入电致变色EC膜或高精度金属掩膜版业务 [5] 财务数据披露 - 2024年12月公司营业收入1 29亿元 净亏损1 19亿元 总资产4 7亿元 [5] - 2023年同期营业收入2175 68万元 净亏损1 34亿元 总资产4 69亿元 [5]

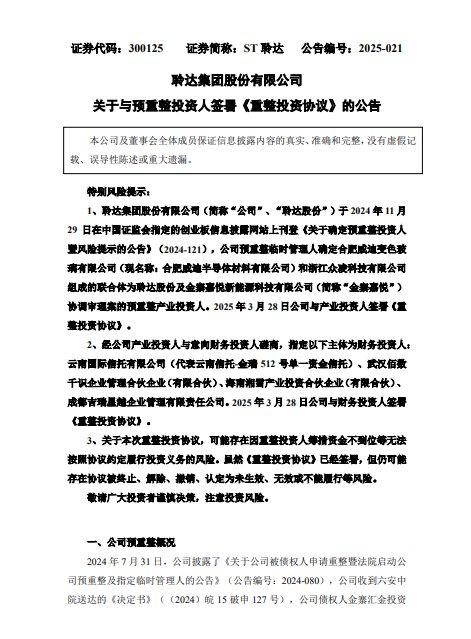

公司重组方案 - 公司与产业重组投资人合肥威迪半导体材料有限公司和浙江众凌科技有限公司签署重组投资协议 [3] - 金寨金微半导体材料有限公司作为投资主体之一参与重整 认购转增股票并支付投资对价 [3] - 财务投资人包括云南国际信托等四家机构 已签署重整投资协议 [3] 资本结构调整 - 公司以现有总股本265,499,995股为基数 按每10股转增15股比例实施资本公积金转增股本 共计转增398,249,992股 [4] - 转增完成后总股本增加至663,749,987股 其中286,168,048股由产业投资人及财务投资人有条件受让 [4] - 剩余转增股票用于清偿破产重整债务 偿债数量以重整计划为准 [4] 股权分配与投资对价 - 金微半导体取得112,750,000股转增股票 占重整后总股本16.99% [5] - 众凌科技取得20,000,000股转增股票 占重整后总股本3.01% [5] - 财务投资人合计取得153,418,048股转增股票 占重整后总股本23.11% [5] - 产业投资人受让股票价格不低于60日均价50% 即3.0889元/股 实际执行价为3.10元/股 [5] - 产业投资人合计支付投资款411,525,000元 其中金微半导体出资349,525,000元 众凌科技出资62,000,000元 [5] - 财务投资人以3.50元/股价格受让92,000,000股 共计支付322,000,000元 [5] 业务转型方向 - 众凌科技专注于精密金属掩膜版研发制造 拥有全球规模最大FMM智能生产线 [6] - 公司为国内唯一可向头部OLED面板G6产线量产供货的FMM企业 产品覆盖全尺寸终端 [6] - 公司将逐步引入电致变色EC膜材料或高精度金属掩膜版业务 实现向新质生产力转型升级 [6] 二级市场表现 - 公司股价自1月22日4.18元低点起 两个多月时间内实现翻倍 [1] - 3月28日收盘价达9.33元 盘中创9.77元新高 较3.10元/股和3.50元/股转让价格存在显著溢价 [7] - 股价逆势上涨成为两市"妖股"之一 [7] 光伏业务调整 - 核心子公司金寨嘉悦停产 总投资91.4亿元20GW N型电池项目终止 [1] - 被国开行要求提前偿还1.86亿元贷款本金 [1] - 通过重整方案清偿负债后 公司仍持有金寨嘉悦100%股权 [4]
