英伟达投资与CPO技术发展 - 英伟达同意向两家开发数据中心光学技术的企业总计投资40亿美元，以推进对人工智能系统至关重要的技术 [1] - 此次投资指向英伟达大力推进的共封装光学技术路线，公司于2025年3月推出了两款采用CPO技术的数据中心交换机系列 [1] - 投资涉及的两家企业是CPO技术所需激光组件的核心供应商，英伟达正与相关企业携手推进全球最先进的硅光子技术，以构建下一代吉瓦级AI工厂 [1] 市场需求与产业趋势 - 微软、Meta等科技巨头宣布将斥资近7000亿美元建设AI数据中心，均将大量采用CPO技术，推高了市场需求 [1] - 人工智能产业爆发式增长，推动信息产业核心技术呈现“由电到光”的融合转换趋势，光子芯片崛起，光通信领域的CPO技术需求呈现井喷态势 [1] - 2026年全球AI基础设施支出预计超万亿美元，万卡级GPU集群对高密度、低功耗互联的需求，将推动CPO从试点走向规模化部署 [1] 市场前景与规模预测 - 未来十年，CPO将以爆发式增长重塑光互连市场格局 [2] - 光子技术作为新一轮科技革命中的关键技术，将占据未来产业成本的70% [2] - 到2030年，全球CPO市场规模有望突破400亿美元 [2] A股市场影响与投资关注点 - 英伟达等海外巨头的投资动作短期催化相关板块行情 [2] - AI产业的持续发展与国内数据中心建设的加速，为相关板块提供坚实的业绩支撑 [2] - 可关注掌握核心光芯片技术的上游企业、具备规模化生产能力的制造商，以及能提供整体解决方案的下游设备企业 [2]

地缘政治与能源市场 - 英国首相斯塔默明确表示英国不会参与美国对伊朗的进攻性军事行动 并强调行动必须有合法依据和深思熟虑的计划[4][6] - 美国总统特朗普表示对伊朗的军事行动将持续所需时间 不惜一切 最初预计为四到五周[15][16] - 市场担忧美伊战争失控导致供应中断 原油价格大幅飙升 布伦特原油期货上涨4.87美元 涨幅6.68% 收于每桶77.74美元 美国WTI原油期货上涨4.21美元 涨幅6.28% 收于每桶71.23美元[8] 美国贸易政策与法律进展 - 美国联邦巡回上诉法院驳回了政府要求推迟关税退款纠纷案件四个月的请求 并立即重启法律程序 将案件发回国际贸易法院[9][10][11] - 提起诉讼的一批小企业曾敦促法院尽快结束审理阶段 以推进关税退款的追索[11] 人工智能行业动态 - 人工智能公司Anthropic的聊天机器人Claude及相关面向消费者的应用服务一度中断 中断高峰时近2000名用户报告异常[13] - Anthropic称过去一周面临对其服务的“空前需求” 但将Claude模型集成至自身系统的企业客户未受影响[13] - 英伟达宣布将向两家光子技术公司合计投资40亿美元 以巩固研发管线与供应链 支撑大规模人工智能基础设施建设[18] - 英伟达将向鲁门特姆和相干公司各投资20亿美元 两家公司均致力于用于传感、数据传输等领域的光学技术研发[18]

英伟达战略投资与合作详情 - 英伟达将分别向光电子产品制造商Lumentum和Coherent各投资20亿美元 [1] - 投资旨在借助相关技术强化其数据中心芯片，以更好地满足市场对更快AI处理器日益增长的需求 [1] - 合作包括英伟达提供数十亿美元的采购承诺，以及未来获得两家公司先进激光与光通信产品的产能保障和技术使用权 [1][2] 市场反应与公司战略背景 - 消息宣布后，Lumentum和Coherent公司股价在盘前交易中均上涨超过7% [1][2] - 英伟达高管在最近一次财报电话会议上表示，公司将利用其庞大的现金储备投资AI生态系统，以助力提升模型算力输出 [1][2] 行业技术趋势与投资影响 - 光子技术已成为芯片厂商提升芯片速度、满足更高AI推理需求的主流方案 [1][2] - 这些投资将帮助相关企业支持研发、扩产与运营，同时推动其美国制造能力建设 [1][2]

投资评级 - 报告对福晶科技（002222.SZ）维持“买入”评级 [3][5] 核心观点 - 报告认为公司传统主业优势地位稳固，高研发投入成果丰硕，同时子公司至期光子在超精密光学领域取得积极进展，钒酸钇晶体在光交换（OCS）领域大有可为，持续看好公司未来发展 [1][2][3] 传统主业与财务表现 - 公司是全球规模最大的LBO、BBO晶体及其元器件生产企业，市场占有率全球第一 [1] - 精密光学产品业务实现了应用于高速光网络动态调控模块的新型棱镜光栅的批量生产，产品综合性能达国际先进水平，成为国内外头部企业重要供应商 [1] - 自主研发的声光器件、磁光器件等成功打破国外垄断 [1] - 2025年前三季度（25Q1-Q3）实现营收8.42亿元，同比增长26.62%；归母净利润2.18亿元，同比增长29.75% [1] - 2025年第三季度（25Q3）单季度营收、利润创历史新高 [1] - 2025年前三季度研发投入0.82亿元，同比增长18.66% [1] - 2025年公司推出大口径BBO电光调制器及驱动器，填补国内空白，产品性能指标与国际竞品相当 [1] 新业务发展与前景 - 子公司至期光子专注于超精密光学元件，面向分析仪器、检测设备、生命科学、科研等高端应用领域 [2] - 2025年上半年（25H1），至期光子实现营收4905.42万元，同比增长73.66%；净利润99.52万元，成功实现扭亏为盈 [2] - 公司在钒酸钇（Nd:YVO4）晶体领域深耕多年，是世界上最早开始该晶体生长研究和实现批量生产的公司之一 [2] - 公司配备了百余台先进的单晶炉设备专门生长Nd:YVO4晶体 [2] - 报告指出，谷歌TPU V7 Ironwood的光交换（OCS）主要采用MEMS方案，其核心部件（如MEMS阵列、光纤阵列、钒酸钇晶体）供应商有望受益，公司相关产品在OCS领域大有可为 [2] 财务预测与估值 - 营收预测：预计2025-2027年营收分别为11.15亿元、13.39亿元、15.03亿元 [3] - 归母净利润预测：预计2025-2027年归母净利润分别为3.02亿元、4.06亿元、4.94亿元 [3] - 增长率预测：2025年营收预计同比增长27.3%，归母净利润预计同比增长38.0% [4] - 每股收益（EPS）预测：2025-2027年EPS分别为0.64元、0.86元、1.05元 [4] - 市盈率（P/E）预测：2025-2027年P/E分别为99.9倍、74.2倍、61.0倍 [4] - 市净率（P/B）预测：2025-2027年P/B分别为16.7倍、14.0倍、11.6倍 [4] - 盈利能力预测：预计2025年毛利率为56.5%，销售净利率为27.9% [10] - 净资产收益率（ROE）预测：预计2025年ROE为17.8% [10]

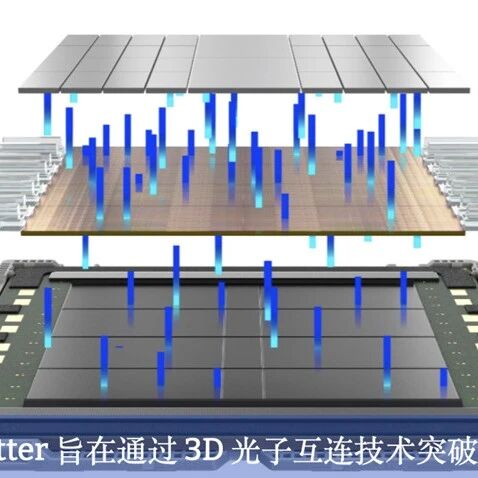

文章核心观点 - 人工智能计算能力提升面临处理器间数据传输速度的瓶颈，互连技术创新成为关键驱动力 [1] - Lightmatter公司开发的新型三维共封装光互连技术，旨在通过将光模块集成到芯片内部，大幅提升I/O性能，以解决GPU/XPU因数据传输慢而闲置的问题 [1][4][6] - 光子互连技术目前成本高且对温度敏感，但为满足AI模型训练对扩展性的迫切需求，该前沿技术正受到行业巨头关注并有望在未来几年实现商业化 [7][8] 互连技术的重要性与行业现状 - 处理器间数据传输速度越快，可完成的工作越多，这是互连技术创新的核心驱动力 [1] - 计算加速器对AI工作负载至关重要，英伟达凭借Blackwell GPU领先，但AMD、博通、英特尔及谷歌、AWS、微软等云巨头均在寻求创新以争夺市场 [1] - 仅增加GPU或XPU数量无法解决AI训练扩展问题，因为GPU/XPU常因系统内数据传输速度不够快而闲置 [3] - 行业正通过新型互连技术创新，例如英伟达的NVLink在GB200 NVL72系统中提供高达1PB/s的网络带宽，以及Ultra Accelerator Link和Ethernet for Scale-Up Networking等替代传统PCIe的方案 [3] Lightmatter的光互连技术方案 - Lightmatter致力于用新型光纤互连颠覆传统铜互连，其Passage M1000光子超级芯片是一款主动式3D中介层，位于GPU或AI加速器下方 [4] - Passage M1000拥有8个单元，覆盖4000平方毫米面积，支持总共1024个串行数据通道，每个通道吞吐量56 Gbps，外部连接提供256个通道，每个通道8个波长，总带宽达114 Tbps [4] - 该技术将光模块完全集成到芯片内部，而非通过芯片外围的SerDes和外部电路板连接，从而最大化利用芯片空间以更快输出数据 [4][6] - 通过共封装光学器件技术，允许将SerDes垂直堆叠在芯片中央，不再受限于将高速I/O集中在芯片外侧，信号可引入芯片内部进行电光转换 [6] - 该3D堆叠方法可使芯片制造商通过互连实现32太比特到64太比特的光子带宽，允许在芯片内集成数百个SerDes器件 [7] - Lightmatter正与未透露名称的GPU/XPU制造商合作，将CPO技术直接集成到其芯片上，相关产品可能在2027年底发布，2028年实现商业化 [7] 行业其他玩家的布局 - 英伟达也在利用CPO技术最大化GPU集群数据传输速度，例如用于InfiniBand集群的水冷式Quantum-X800芯片和采用CPO技术的Spectrum-X以太网交换机 [6] - 博通也在开发基于CPO技术的快速横向扩展交换机 [7] - 英伟达目前的横向扩展NVLink技术完全基于铜缆，尚未宣布在其横向扩展架构中加入光子技术 [7] 技术挑战与前景 - 光子技术目前仍处前沿，尚未广泛应用，与铜相比成本仍高且对温度非常敏感 [7] - 随着AI模型训练需求急剧增长，客户将竭尽所能确保GPU和XPU的持续扩展性 [7] - 随着功率增加，液冷已成为控制热量的必备手段 [8] - Lightmatter已获得总计8.5亿美元融资，估值达44亿美元，表明其是一家值得关注的公司 [8]

技术突破核心 - 美国普渡大学研究团队实现单光子层面精准控制光束，研发出可在单光子强度下工作的“光子晶体管”[1] - 该突破使一个仅包含单个光子的微弱控制光束能够调制或开关一束强大的探测光，解决了传统光学非线性效应微弱、需极高功率激光的难题[1] - 团队利用商业单光子探测器的“雪崩倍增”原理，将单个光子信号放大成可产生多达100万个电子的宏观电流，从而实现光束间的巨大非线性效应[1] 技术优势与性能 - 光子晶体管能在室温下稳定工作，无需极低温环境，且与现有互补金属氧化物半导体工艺兼容，可无缝集成至当前芯片制造流程[2] - 器件运行速度极快，可达吉赫兹级别，并有望进一步提升至数百吉赫兹，远超现有方法[2] - 团队计划通过设计专门优化的器件，以进一步提升性能[2] 应用潜力与行业影响 - 该技术是实现光基技术全部潜力、为光子芯片研发与量子计算研究铺平道路的关键一步[1] - 技术有望推动量子计算发展，并在经典计算领域引发变革，例如用于构建超高速、低功耗的光子计算机[2] - 未来或可在数据中心和光通信系统中取代更慢、更耗电的电子设备，超低功耗的光子处理器有望重塑数据中心架构，开启光速计算时代[2][3] 研发背景与意义 - 从构思到实现历时四年，该研究为光子学开辟了新的发展方向[3] - 随着对更快、更高效计算和通信系统需求增长，单光子层面精准控光是迈向光子时代的至关重要一步[1] - 人类单光子控制能力从实验室推向工程应用，其意义将远超器件本身[3]

公司技术进展 - 公司在半年内成功推出国内首个光子专用大模型“光子智能引擎OptoChat AI”的2.0升级版 [1] - 1.0版本定位为“聊天助手”，目标是让AI理解光子工程领域的专业术语 [1] - 2.0版本从“聊天助手”升级为“实干搭子”，具备一键生成光子芯片设计方案和参数的能力 [2] - 2.0版本能自动分析实验数据，对比不同方案的性能优劣，为工程师提供优化方向 [2] - 在测试高速电光调制器等关键器件时，AI辅助使设计仿真效率提升至少30% [2] 产品功能与应用 - 光子技术被描述为设备的“光速马达”，能实现更快的数据传输和计算速度以及更低能耗 [1] - 光子智能引擎专为光子芯片的设计和制造服务 [1] - 1.0版本通过学习大量文献、设计笔记和实验经验构建知识库，能识别波导结构、微环谐振腔等专业概念 [1][2] - 2.0版本核心突破在于优化了光子芯片设计中耗时的“仿真”环节，实现了流程自动化 [2] - 该AI工具旨在成为科研人员在实验室和产线上随手可用的“工具箱” [4] 团队与研发过程 - 研发团队以“00后”为骨干，在半年内持续进行模型修改、反馈收集和功能优化 [3] - 团队成员分工明确，分别专注于芯片设计与仿真、产线工艺与标准、算法开发等领域 [3] - 团队目标是通过实际应用证明AI能从概念走向工程实践，解决真实痛点 [4] 市场与发布计划 - 光子智能引擎OptoChat AI 2.0将于2025世界智能制造大会上正式发布 [1][4] - 该技术被视为公司在AI与光子芯片跨界创新、发展新质生产力领域的关键一步 [1]

光子芯片技术优势 - 光子芯片以光子为信息载体，通过光波导和探测器等光学元件实现信号传输和处理，从根本上克服了电子在传输过程中的速度限制和算力限制 [9] - 实验证明光子芯片在信息传输速度上可达硅基芯片的10倍以上，算力最高可提升约1000倍，同时功耗仅为硅基芯片的千分之一 [11] - 光子芯片的制造可使用13纳米以上的光刻机，降低了对高端光刻机设备的依赖，且量产良率稳定在80%以上，生产成本仅为传统硅基芯片的一半 [30] 中国光子芯片产业发展 - 中国政府自2021年起将光子技术列为前沿科技攻关领域，并出台一系列配套政策支持产业发展 [23] - 在核心材料方面，中国科研团队成功制备出高纯度铌酸锂晶体并实现量产，同时在硅基钽酸锂复合材料等领域取得重要突破，产品性能领先且价格低于同类企业 [25] - 北京大学科研团队研发的光子模拟芯片可直接应用于5G通信和雷达系统，中科院团队开发的集成铌酸锂微波光子芯片能效刷新世界纪录 [27][28] 光子芯片应用前景 - 在人工智能训练和自动驾驶等需要大量数据处理的领域，光子芯片可提供新的算力支撑 [7][12] - 光子芯片可用于高精度雷达、反导弹系统和无人驾驶领域，其海量算力可大幅提升系统反应速度，增强国防安全 [16][17][19] - 在民生领域，光子芯片可应用于医学成像技术，实现对人体组织的无创检测，早期发现肿瘤等疾病，推动精准医疗发展 [20] 全球竞争格局影响 - 中国在光子芯片领域的技术突破成功打破了美国的技术封锁，走出了一条自主的芯片发展道路 [41][44] - 目前中国光子芯片市场份额已达到28%，在技术成熟度和产业化方面已形成先发优势，有望主导下一代芯片技术的标准制定 [48] - 光子芯片的大规模产业化可能重塑以硅基芯片为主导的市场格局，并带动通信技术、人工智能等相关产业进入新纪元 [48]

光子产业平台建设进展 - 陕西光电子先导院建设的西北地区首条“8英寸先进硅光集成技术创新平台”正式通线，填补西北区域硅光芯片中试领域空白[1] - 该8英寸硅光平台总投资7.5亿元，于2023年底启动建设，至2025年9月末已完成全部场地及硬件设施建设[2] - 平台引进比利时IMEC“130nm硅光芯片工艺包”及光刻、刻蚀等60余台关键核心设备，并开发90nm以上先进工艺[2] - 平台预计2026年完成有源产品通线，包含高性能调制器、探测器等核心器件[2] - 该平台与已建成的6英寸化合物先进光子器件中试平台形成互补，构成“化合物半导体+硅光”双中试平台格局[4] 光子产业发展规划与目标 - 陕西首次公开投入超10亿元的光子科技实验室建设规划，旨在两年内引进国际顶尖科学家，集聚科研人员超过100名[1] - 光子实验室目标攻克超过30项光子领域关键核心技术，助推陕西全省光子产业产值在2027年突破500亿元[1] - 陕西光子企业数量从2021年初不足100家增长至2024年379家，产业规模从150亿元跃升至365亿元，实现翻倍增长[3] - 陕西光子产业总产值以每年超过50%的速度递增，2024年总产值超过300亿元[4] - 实验室短期目标包括引进高端人才30人，建成3条中试生产线、2个专业孵化载体[6] 产业链与生态构建 - 陕西已初步构建“材料—芯片—器件—系统”的完整光子产业链条[3] - 陕西依托“追光计划”，以“一机制+一中心+一平台+一基金+一聚集地+一大会”的“六个一”重点举措推动光子产业集群壮大[3] - 2024年陕西启动新一轮“追光行动”，部署培育千亿级光子产业创新集群，构建“一核两翼”空间布局[4] - 光子科技实验室打造“大科学装置+大创新平台+大基金体系+大科创生态”四位一体的创新体系[5] - 实验室定位为“政府智囊、创新中枢、产业链推手”三重角色，实现科研、产业、金融、国际资源深度协同[5] 技术优势与战略意义 - 硅光技术是AI算力、智能驾驶、量子通信等前沿领域的核心支撑，陕西平台有助于摆脱对欧美中试资源的依赖[2] - 中国科学院西安光机所研制的阿秒条纹相机先后创下159阿秒、75阿秒的国内最短时间纪录，展现超快光学领域实力[3] - 光子实验室以先进阿秒激光设施国家大科学装置为核心，整合高校、院所科研资源聚焦基础研究与技术突破[6] - 实验室长远目标包括建成具有全国重要影响力的光子科技实验室，创建国际化光子科技、产业中心[6]

光子产业平台建设进展 - 西北地区首条8英寸先进硅光集成技术创新平台正式通线，填补西北区域硅光芯片中试领域空白[1] - 平台总投资7.5亿元，于2023年底启动建设，至2025年9月末已完成全部场地及硬件设施建设[2] - 引进比利时IMEC"130nm硅光芯片工艺包"及光刻、刻蚀等60余台关键核心设备，开发90nm以上先进工艺[2] - 平台与已建成的6英寸化合物先进光子器件中试平台形成互补，构成"化合物半导体+硅光"双中试平台格局[4] 光子产业发展规划与目标 - 光子科技实验室总投入超10亿元，目标两年内引进国际顶尖科学家，集聚科研人员超100名，攻克超30项关键核心技术[1][6] - 助推陕西全省光子产业产值在2027年突破500亿元[1][6] - 陕西光子产业总产值以每年超50%速度递增，2024年总产值超300亿元[4] - 光子企业数量从2021年初不足100家增长至2024年379家，产业规模从150亿元跃升至365亿元[3] 技术应用与产业生态 - 硅光技术是AI算力、智能驾驶、量子通信等前沿领域核心支撑，平台预计2026年完成有源产品通线[2] - 陕西初步构建"材料—芯片—器件—系统"完整产业链条，形成"一核两翼"光子产业创新集群空间布局[3][4] - 光子实验室打造"大科学装置+大创新平台+大基金体系+大科创生态"四位一体创新体系[5] - 中国科学院西安光机所研制的阿秒条纹相机先后创下159阿秒、75阿秒的国内最短时间纪录[3]
