摩根士丹利投资者演示纪要：AI硬件趋势与台积电业绩洞察 涉及行业与公司 * **行业**：大中华区科技半导体、大中华区科技硬件、半导体制造、AI硬件、先进封装、半导体测试设备与耗材、存储芯片[2][9][159][180][230] * **公司**： * **核心公司**：台积电 (TSMC)[1][5][10][11][12][13][18][20][25][33][35][36][38][40][43][45][47][48][51][53] * **AI/半导体公司**：英伟达 (NVIDIA)、AMD、博通 (Broadcom)、AWS、华为 (HUAWEI)、中芯国际 (SMIC)、海光信息 (HYGON)、寒武纪 (Cambricon)、天数智芯 (MetaX)、摩尔线程 (Moore Threads)、壁仞科技 (Biren)、燧原科技 (Enflame)、平头哥 (T-Head)、昆仑芯 (Kunlun)[9][18][91][92][103][109][141][143][155] * **封装测试与设备公司**：日月光 (ASE)、京元电子 (KYEC)、矽品 (SPIL)、艾克尔 (Amkor)、鸿海精密 (Hon Hai)、广达 (Quanta)、纬创 (Wistron)、鸿骐 (Hon Precision)、旺矽 (MPI)、颖崴 (Winway)[9][200][207][214][222] * **存储公司**：旺宏 (Macronix)、爱普 (AP Memory)、兆易创新 (GigaDevice)、力积电 (PSMC)、华邦电 (Winbond)、南亚科 (Nanya Tech)[9][161][172] 核心观点与论据 一、 台积电 (TSMC) 业绩与前景 * **2Q26业绩展望**：预计第二季度营收环比增长5-10%，毛利率为64-65%[10][12] 摩根士丹利将**情景二（60%概率）** 作为基准情景，对应营收增长5-10% Q/Q，毛利率64-65%，全年资本支出位于520-560亿美元区间的高端，股价潜在上涨1-2%至NT$1,970-1,989[12] * **1Q26初步业绩**：营收预估为1.12万亿新台币（约合345亿美元），环比增长约7%，同比增长33.4%，毛利率预估为64.0%[11] * **强劲的先进制程与封装需求**：受AI驱动，台积电先进制程与CoWoS封装需求旺盛[33][40] 预计到2027年，CoWoS月产能可能扩大至165k wafers[20] SoIC（系统整合芯片）产能扩张将是未来几年的重点[25][26][27] * **客户需求与产能规划**：根据主要云服务提供商（CSP）公布的算力部署计划（如英伟达、AMD、博通、AWS），推算了生命周期内对CoWoS和2/3nm晶圆的需求量[18] 例如，英伟达的Vera Rubin项目（10GW）隐含生命周期CoWoS需求为409k wafers，2027年年需求为136k wafers[18] * **资本支出与扩产计划**：强劲的先进制程晶圆需求支撑了高资本支出[51] 公司公布了详细的前道（如N3、N2、A16、A14、A10）和后道先进封装工厂的全球扩张路线图[43][45][48] 二、 AI半导体长期趋势与市场规模 * **AI半导体市场增长**：预计到2030年，全球半导体行业市场规模可能达到1万亿美元，受云AI推动[72] AI半导体总市场规模（TAM）预计在2030年达到近7530亿美元[182] * **细分领域高增长**： * **边缘AI半导体**：2023-2030年复合年增长率 (CAGR) 为22%[64] * **推理AI芯片**：2023-2030年CAGR为68%[64] * **定制AI芯片**：2023-2030年CAGR为65%[64] * 在云AI领域，推理芯片增速将超过训练芯片，定制芯片增速将超过通用芯片[59] * **云资本支出强劲**：摩根士丹利云资本支出追踪器估计，2026年仅前十大上市全球CSP的云资本支出就将接近6320亿美元[66] 英伟达CEO估计，包含主权AI在内的全球云资本支出将在2028年达到1万亿美元[68] 三、 中国AI半导体生态与发展 * **市场需求强劲**：中国AI芯片需求日益增长[118] DeepSeek等模型激发了推理AI需求[9] 字节跳动（火山引擎/豆包）的token使用量激增表明AI需求旺盛[118][122] * **市场规模预测**：预计到2030年，中国AI GPU市场规模将增长至670亿美元[110] 预计中国AI芯片自给率将在2030年达到76%（510亿美元 / 670亿美元）[114] * **供应链与竞争格局**：报告分析了中国“十大”AI加速器公司（如华为、寒武纪、海光、摩尔线程等）的产品、制程节点和代工来源[141] 国内芯片因价格显著更低，提供了更强的每美元性能[143][144] 在AI大模型推理方面，国内芯片拥有更低的总拥有成本（TCO）和可比的单token成本[156][157] * **技术差距与瓶颈**：尽管英伟达尖端产品在性能上仍保持代际领先，但因出口管制无法向中国发货[152] 中国先进制程产能扩张可能面临晶圆制造设备（WFE）和电子设计自动化（EDA）工具等关键瓶颈[135][136] 中芯国际的N+2（7nm）是2025年国内AI芯片生产的关键节点，预计2026年将跟进N+3（5nm）节点[133] * **情景分析**：报告给出了中国AI GPU发展的熊市、基准和牛市情景分析，考虑了国内需求、代工供应和地缘政治风险等因素[138][139] 四、 半导体供应链其他关键领域 * **存储市场动态**： * **看好标的**：旺宏（首选）、爱普、兆易创新[9][161] * **现状**：DDR4短缺将持续至2026年下半年，但现货价格已见顶[163] 对利基/特殊存储保持均配，并偏好传统NAND胜过DRAM[172] * **测试设备与耗材市场**： * **增长预测**：测试设备市场预计在2024-2027e期间以35%的CAGR增长[185] 全球OSAT资本支出预计在2026e增长至约140亿美元[183] 探针卡市场预计以25%的CAGR增长（2024-2030e）[188] 测试插座市场预计以20%的CAGR增长，到2030e达到47.75亿美元[192] * **受益公司**： * **鸿骐 (Hon Precision)**：测试时间延长趋势的关键受益者，预计其处理器市场份额将从2024年的28%增长至2027e的42%[207][209] 预计营收在2025-28e以67%的CAGR增长[212] * **旺矽 (MPI)**：探针卡技术领导者，预计其探针卡市场份额将从2024年的8%增长至2028e的20%[214][219] 预计EPS在2025-28e以94%的CAGR增长[220] * **颖崴 (Winway)**：插座领导者，预计其市场份额将从2024年的8.6%增长至2028e的20%[222][224] 预计EPS在2025-28e以95%的CAGR增长[227] * **先进封装趋势**：更大封装尺寸和更高层数成为关键行业趋势[195][197] 芯片测试时间因小芯片设计更复杂而持续上升[198] 其他重要内容 * **行业风险提示**： * **科技通胀**：晶圆、OSAT和内存成本上升将在2026年为芯片设计公司带来更多利润率压力[9] * **AI侵蚀效应**：除了AI替代部分人力导致需求疲软外，半导体供应链也优先考虑AI芯片而非非AI芯片[9] * **中国AI供应链**：若英伟达H200恢复出货，可能稀释国内GPU供应链[9] * **竞争格局**：简要比较了台积电CoWoS与英特尔EMIB在支持大芯片方面的能力[13][15] * **地缘政治与合规声明**：报告包含大量关于美国行政命令、出口管制和利益冲突的披露声明，提示相关投资限制和风险[3][4][6][7][231][232][233][234] * **公司评级汇总**：报告末尾附有摩根士丹利对大中华区科技半导体和硬件覆盖公司的详细评级、目标价和当前股价列表[285][287][289][291][293]

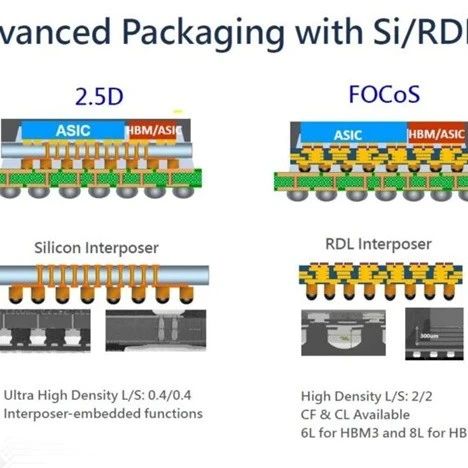

涉及的行业与公司 * **行业**：大中华区科技半导体行业，特别是晶圆代工与先进封装领域[1][6][112] * **核心公司**：台积电[1][2][3] * **供应链相关公司**：家登精密、AllRing Tech[1][3]、AP Memory[45]、Unimicron、南亚电路板[47]、Ibiden[48] 核心观点与论据：台积电业绩与资本支出展望 * 基于2026年第一季度营收超预期，预计台积电可能上调2026年全年营收指引[2] * 2026年第一季度初步销售额环比增长8%，高于指引的4%增长[2] * 预计2026年第二季度营收将环比增长5%-10%[2][51] * 全年增长率可能从“接近30%同比”上调至“30%中段”，主要受AI相关半导体需求驱动[2] * 预计台积电将在电话会议中提供2026-2028年资本支出展望，总额可能达2000亿美元[3] * 具体预测：2026年550亿美元，2027年650亿美元，2028年800亿美元[3] * 资本支出上调反映了对3纳米等先进制程的强劲需求，公司正在增加2027年EUV设备订单并加速产能转换[3][53] * 预计2026年第二季度毛利率约为64%-65%[51] * 产能扩张计划积极，特别是3纳米和2纳米以下制程[53][56] * 预计2026年3纳米前端产能将扩至170-180千片/月，到2028年总产能达190-200千片/月[56] * 预计2纳米/1.6纳米产能到2026年底将接近100千片/月，2027年达155千片/月，2028年达195千片/月[56] 核心观点与论据：先进封装竞争格局 (CoWoS vs. EMIB) * **台积电CoWoS**：目前AI/HPC应用的领先2.5D封装解决方案，优势在于高带宽，但成本高、产能受限，且当前路线图仅支持至9.7倍光罩尺寸[20][22][23] * **英特尔EMIB**：采用更模块化、成本效益更高的方法，理论上支持更大的芯片尺寸，但带宽可能较低，且存在执行风险[20][27][28][29] * 由于AI芯片尺寸不断增大，部分台积电客户正在评估英特尔EMIB-T作为第二货源或更大尺寸封装方案[9][11] * 潜在客户包括谷歌、AWS和Meta，其AI ASIC可能采用EMIB-T，预计2027年试产，2028年量产[39][40][41] * 台积电为应对竞争和更大尺寸需求，可能在2028年后推进以下技术[3][12] * 引入300毫米和500毫米方形面板尺寸的CoPoS面板级封装[12] * 推出用于垂直堆叠的SoIC 3.5D封装[12] * 采用玻璃核心基板以解决大于9.7倍光罩尺寸芯片的翘曲问题[12] * 不同封装技术对比总结[20] * CoWoS擅长高带宽2.5D集成，但成本高且产能有限 * EMIB提供更具成本效益的模块化替代方案，但性能有所折衷 * CoPoS目标是大规模、成本高效的集成，但技术尚未成熟 * SoIC通过3D堆叠提供最高性能，但复杂性和热约束是代价 其他重要内容：EMIB-T供应链与潜在瓶颈 * **深沟槽电容**：是英特尔EMIB-T架构中的关键组件，AP Memory是相关供应商[42][45] * **基板嵌入技术与产能**：EMIB-T需要特殊的基板嵌入技术，目前可能只有日本Ibiden在积极扩产，其他供应商因需求不确定性而犹豫，这可能限制EMIB-T的规模增长[46][48] * **基板融资**：强劲的AI需求已导致主要基板供应商产能相对紧张，产能扩张需要资金支持[47][48] 其他重要内容：投资建议与风险提示 * 重申对台积电及其两家设备供应链公司家登精密和AllRing Tech的“增持”评级[1][114] * 报告包含免责声明，表明摩根士丹利可能与所覆盖公司有业务往来，存在潜在利益冲突[6][63] * 报告列出了大量摩根士丹利持有超过1%普通股或存在投资银行业务关系的公司名单[67][68][69][70][71]

涉及的行业与公司 * **行业**：大中华区半导体行业，特别是AI GPU/TPU、晶圆代工、先进封装、存储芯片（NAND/NOR/DDR4）[1][3][4] * **主要公司**：台积电、联发科、中芯国际、华虹半导体、日月光、京元电子、力积电、华邦电、南亚科、旺宏、兆易创新、澜起科技、长电科技、环旭电子、北方华创、中微公司、华大九天、华为昇腾、寒武纪、壁仞科技、摩尔线程等[9][10][11][73][176] 核心观点与论据 * **行业整体观点**：大中华区科技半导体行业展望为“有吸引力”[4] * **长期需求驱动与风险**： * **主要投资机会**：看好AI相关（台积电为首选）、存储（转向高度选择性，旺宏为首选）及中国半导体设备/代工[9] * **主要风险**：1) **科技通胀**：晶圆、封测和存储成本上升将在2026年给芯片设计商带来更多利润率压力[9]；2) **AI侵蚀效应**：除AI替代部分人力导致需求疲软外，半导体供应链也优先保障AI芯片，挤压非AI芯片（如T-Glass和存储）的供应[9]；3) **中国AI**：DeepSeek引发推理需求，但国产GPU是否足够存疑，且英伟达H200的出货可能稀释国内GPU供应链[9] * **台积电前景与预测**： * **业绩指引**：预计台积电2Q26营收环比增长5-10%，毛利率为64-65%[15][16] * **基本情景**：概率60%，对应2Q26美元营收环比增5-10%，毛利率64-65%，2026年资本支出位于520-560亿美元区间高端，地缘政治和非AI需求影响温和，股价潜在上涨1-2%[17] * **产能扩张**：鉴于持续的强劲AI需求，预计到2027年台积电CoWoS产能将扩大至每月16.5万片晶圆[26] * **资本支出与需求**：强劲的先进制程晶圆需求驱动台积电高资本支出，其资本支出在代工行业中领先[61][66] * **AI半导体市场规模与趋势**： * **市场规模**：预计2026年AI计算晶圆消耗额将达260亿美元，其中英伟达占大部分[38][40]；到2030年，全球半导体行业市场规模可能达到1万亿美元[108] * **增长结构**：1) **边缘AI芯片**：2023-2030年复合年增长率预计为22%[101]；2) **云端推理AI芯片**：增速将超过训练芯片[96]；3) **定制AI芯片**：增速将超过通用GPU，2023-2030年复合年增长率预计为65%[96][101] * **具体预测**：预计2026年英伟达B300 GPU将消耗39万片CoWoS晶圆，对应546万颗芯片出货；谷歌TPU v7p将消耗14.5万片CoWoS晶圆，对应232万颗芯片出货[40] * **存储市场动态**： * **供需状况**：AI存储导致NAND短缺；预计NOR Flash供应不足将持续到2026年[74] * **价格趋势**：DDR4 16Gb短缺将持续至2026年下半年[82][83] * **偏好标的**：在传统存储领域，首选旺宏、AP Memory和兆易创新[73] * **中国AI GPU生态系统**： * **市场规模**：预计中国AI GPU总市场规模到2030年将增长至670亿美元[145] * **自给率**：预计到2030年中国AI芯片自给率将达到76%（510亿美元/670亿美元）[149] * **成本效益**：由于价格显著更低，国产芯片在性能/成本比上表现更强[179] * **技术对比**：英伟达尖端产品对中国AI半导体保持代际优势，但因出口管制无法向中国发货[189] * **关键瓶颈**：半导体制造设备和EDA工具可能是中国扩大先进制程产能的关键瓶颈[170][171] * **情景分析**：设定了中国AI GPU发展的熊市、基准和牛市情景，涉及国内需求、代工供应和地缘政治风险[174][175] 其他重要内容 * **供应链与客户数据**： * 提供了基于供应链调研的详细AI芯片（GPU/ASIC）CoWoS产能分配、晶圆消耗、HBM需求预测[40][44] * 列出了主要云服务提供商（CSP）的AI定制芯片计划及出货量预测，如AWS Trainium和谷歌TPU系列[131][133] * 分析了台积电各先进制程（2nm/3nm/4-5nm）的客户需求构成[48][50][51][53] * **产能与资本支出细节**： * 详细列出了台积电前端晶圆厂和先进封装厂的全球扩张计划、地点及专注技术[57][59] * 提供了台积电N3、N2、A16等制程节点的产能扩张路线图（2025-2029年）[63] * **GB200/300出货预测**： * 预计2026年全年GB200/300 NVL72机柜出货量将达到6万-7万台，并持续预期今年超过7万台机柜的出货量[127][199] * 给出了2026年季度GB200/300 NVL72机柜出货量估算，以及按ODM和客户划分的供需份额[202][203] * **财务估值比较**： * 报告包含大量公司的详细估值比较表格，涵盖晶圆代工、存储、封测、无晶圆厂设计、功率半导体等多个子行业，提供了股价目标、市盈率、市净率、增长率等关键指标[10][11]

文章核心观点 英特尔正通过其先进芯片封装业务寻求战略转型，该业务已成为其晶圆代工部门增长的关键驱动力，旨在与台积电竞争并抓住人工智能驱动的定制芯片市场机遇 [1][2][6] 英特尔先进封装业务的战略与增长 - 公司重启并投资了位于新墨西哥州里奥兰乔的闲置9号晶圆厂，将其作为先进封装业务的关键基础设施，并获得了美国《芯片和信息安全法案》的5亿美元拨款 [1] - 首席执行官和首席财务官均强调封装技术是公司的“巨大差异化优势”，预计该业务收入将“远超10亿美元”，并即将完成“每年数十亿美元的封装业务收入交易” [2] - 公司正与至少两家大型潜在客户（谷歌和亚马逊）就先进封装服务进行洽谈，以拓展外部客户基础 [2] - 公司将业务分为两部分：传统“产品”部门与雄心勃勃的“晶圆代工”部门，后者封装业务的毛利率目标为40% [3] 先进封装技术发展 - “先进封装”概念在十年前尚不存在，其发展源于芯片小型化和集成度提升的需求，从二维堆叠演进到三维堆叠 [6] - 公司自2017年起持续推出创新封装技术，包括EMIB、Foveros，以及最新的EMIB-T，后者旨在提升电源效率和信号完整性，并计划于今年在晶圆厂投入使用 [7] - 人工智能是推动先进封装技术发展的关键催化剂，公司高管认为封装技术的重要性甚至可能超过硅片本身，将改变未来十年人工智能革命的实现方式 [7] 产能扩张与全球布局 - 公司正在马来西亚槟城扩建其芯片制造工厂，以增加chiplet封装和测试产能，应对全球对封装解决方案不断增长的需求 [3][4] - 新墨西哥州里奥兰乔工厂已为EMIB-T芯片量产做准备，该厂拥有约2700名员工，比去年减少约200人 [7] 业务模式与市场挑战 - 公司先进封装业务的一大卖点是灵活性，允许客户在制造流程的任何环节使用其服务，例如接收其他客户的晶圆进行加工，这改变了公司传统的思维方式 [8][9] - 潜在客户可能因担心英特尔能否兑现产能扩建承诺，或担忧台积电可能采取的报复性商业措施（如减少晶圆分配）而暂未宣布合作 [9] - 公司高管表示，成功的关键标志将是随着客户签约而带来的资本支出显著增长，届时市场将能观察到业务的实质性进展 [9]

文章核心观点 英特尔正与谷歌和亚马逊就先进封装服务进行深入谈判，潜在交易价值每年数十亿美元，这有望成为其代工业务扭亏为盈的关键催化剂，并加速其实现2027年盈亏平衡的目标 [2][6][8][15] 行业背景与趋势：先进封装成为AI竞赛关键 - 先进封装已成为AI竞赛中的关键瓶颈和决定性因素，因为超大规模数据中心需要更密集的互连和更高带宽的内存组装，以克服单晶圆制造的物理限制 [3][5] - 随着AI模型规模扩大，这种后端工艺对性能提升、能效和成本控制的贡献份额越来越大 [6] 英特尔的技术与市场定位 - 英特尔的先进封装工具（如2017年推出的EMIB、2019年的Foveros以及今年推出的EMIB-T）能够提供比许多替代方案更密集的连接、更好的能效和更低的成本 [7] - 公司已为自家产品和部分外部客户提供封装服务，其毛利率可达40%，与公司核心产品业务的毛利率水平相当 [7] - 英特尔的方法为美国本土客户提供了台积电主导的CoWoS封装之外的国内替代选择，特别是在当前供应紧张的情况下 [2][12] 潜在商业机会与财务影响 - 英特尔正与谷歌和亚马逊就为其定制AI芯片（如谷歌的TPU，亚马逊的Trainium和Inferentia）提供先进封装服务进行深入谈判 [2][8] - 公司首席财务官表示，公司“接近达成一些仅封装业务每年就能带来数十亿美元收入的交易” [8] - 公司已将外部封装收入的预期从“数亿美元”上调至“远高于10亿美元”，且这些收入将在有意义的晶圆收入到来之前实现 [9] - 即使只达成其中一项交易，其规模也将远超英特尔2024年第四季度2.22亿美元的外部代工收入 [9] 公司当前财务状况与目标 - 英特尔代工部门2024年第四季度营收为45亿美元（环比增长6.4%），但运营亏损达25亿美元，主要受Intel 18A工艺产能爬坡影响 [11] - 2025年全年外部代工收入仅为3.07亿美元 [11] - 管理层重申该业务仍将在2027年底实现运营收支平衡，而封装业务的成功将加速这一时间表，因为其所需资本远低于新建晶圆厂，且能更快产生收入 [12] 产能扩张计划 - 英特尔已从《芯片法案》中获得5亿美元资金，用于新墨西哥州Fab 9工厂的扩建 [10] - 公司将于今年晚些时候在马来西亚启动封装产能扩张的第一阶段 [10]

文章核心观点 - 半导体行业的竞争焦点正从追求单一工艺节点的晶体管密度，转向谁能将来自不同来源的异质硅片最佳地集成到单一封装产品中，即先进封装技术成为新的战略制高点[4] - 英特尔在先进封装领域（特别是其Foveros 3D封装技术）已取得全球领先地位，这构成了其在制程技术落后背景下的潜在结构性优势，并已获得英伟达等关键客户的认可[1][43] - 通过采用芯粒（Chiplet）设计和混合键合等先进封装技术，可以显著提升芯片良率、降低设计制造成本、实现功能模块的最佳工艺节点选择，并增强供应链韧性[7][25][28] 行业范式转变：从制程竞赛到系统集成 - 传统上，半导体行业以晶体管密度和制程节点为衡量标准，但现代复杂芯片（如CPU、GPU、I/O控制器）对晶体管特性需求各异，单一先进节点制造整颗芯片成本过高，在3nm制程下设计一颗芯片的成本超过5亿美元[3] - 行业新范式是基于芯粒的异构集成，将不同功能模块拆分，各自采用最适合的工艺节点制造，再通过先进封装技术集成，类似用不同材料（钢材、木材）建造房屋，在保证性能的同时优化成本[3][7] - 先进封装市场正在快速增长，2024年市场规模为460亿美元，预计到2030年将达到794亿美元，年复合增长率为9.4%，其中高性能封装细分市场增速最快，年复合增长率达23%[1][37] 英特尔的核心封装技术：Foveros 演进与优势 - 英特尔的Foveros 3D封装技术自2018年以来已发展五代，互连密度提升30倍，能效提高3倍，其最新一代Foveros Direct采用铜-铜混合键合技术[11] - Foveros Direct 第一代（预计2026年上半年量产）键合间距为9微米，互连密度超过每平方毫米12,000个连接，每比特能耗低于0.05皮焦耳，已接近芯片内互连（约0.1皮焦耳/比特）的性能水平[1][9][15] - 与传统的微凸点键合相比，铜-铜混合键合的热阻降低了约65%（从约4.2 mm²·K/W降至约1.2 mm²·K/W），有助于解决3D堆叠的散热难题[18] - 除了高性能的Foveros Direct，公司还提供成本优化变体Foveros-R和Foveros-B，以及用于2.5D封装的EMIB技术，后者成本比台积电的CoWoS低30-40%[12][15][27] 产品验证：混合架构的现实应用 - Panther Lake处理器（计划2025年底出货）是混合架构理念的体现，在一个封装内集成了来自两家代工厂（英特尔和台积电）四个不同工艺节点的芯粒，包括英特尔18A的计算模块、英特尔3的小GPU、台积电N3E的大GPU以及台积电N6的平台控制器[19][20] - 在Panther Lake中，超过70%的芯片面积由英特尔自主研发，这与前几代产品不同，小型GPU采用英特尔3工艺可作为其代工厂GPU制造的学习平台[22] - 即将推出的服务器处理器Clearwater Forest（计划2026年上半年量产）将芯粒逻辑发挥到极致，采用17个芯粒（12个计算芯粒、3个基础芯粒、2个I/O芯粒）通过Foveros Direct集成，每个芯粒可单独测试以提升总体良率[26] 芯粒与先进封装的经济性优势 - 采用小面积芯粒可大幅提升良率并降低成本，例如在缺陷率为0.1%/mm²的假设下，50 mm²芯粒的良率约为95.1%，而达到光罩极限的800 mm²单芯片良率仅为约44.9%，意味着超过55%的硅片被浪费[25][26] - 在5nm工艺下，对于800 mm²的单芯片系统级芯片，缺陷成本占总制造成本的50%以上，而芯粒设计可将设计成本分摊到可重用的模块上，使芯片成本在考虑封装开销前降低25-50%[25][27] - 模块化设计允许I/O等模块在不同产品代际间复用，GPU等计算模块也可在同一封装平台上灵活配置，提高了设计灵活性和复用性，如AMD的MI300系列所示[27] 竞争格局：英特尔、台积电与三星 - 根据Yole Group数据，英特尔在2024年先进封装营收排名全球第一[1] - 台积电在产能和量产时间上领先，其CoWoS产能预计在2025年底达到每月8万片，目标2026年底达每月13万片；其SoIC-X混合键合技术自2022年已开始量产，领先英特尔约3-4年[32][33] - 三星在3D混合键合逻辑芯片商用化方面落后，尚未推出商用产品，其代工厂市场份额仅为5.9%，远低于台积电的35.3%[33] - 英特尔的核心优势在于其作为集成器件制造商的独特定位：能够自主设计芯片、进行晶圆制造、拥有广泛的封装组合、为外部代工厂芯片提供封装服务，并运营美国唯一的高产能3D封装工厂（新墨西哥州Fab 9，投资超35亿美元）[32][36][43] 市场需求与客户认可 - 市场对先进封装需求旺盛，台积电的CoWoS产能已完全排满至2026年[1][36] - 英伟达已承诺向英特尔投资50亿美元（相当于4-5%股权），专注于封装合作，共同开发系统级芯片，计划在2027年末或2028年初交付[1][36] - 其他主要客户还包括微软、谷歌、Meta和特斯拉，它们均与英特尔在先进封装方面有合作或订单[36] - 由英特尔发起的UCIe（通用芯粒互连）标准拥有超100家支持者，其3.0版本传输速率达64 GT/s，促进了芯粒生态的开放，使封装服务独立于代工厂成为可能[36] 未来产品路线图 - Clearwater Forest：计划2026年上半年量产，采用英特尔18A、英特尔3、英特尔7三种工艺，17个芯粒，Foveros Direct + EMIB封装，能效相比第二代至强处理器提升3.5倍[31][41] - Panther Lake：计划2026年推出，采用四工艺节点、两家代工厂，Foveros-S 2.5D封装，NPU算力达50 TOPS[41] - Diamond Rapids：目标2026年中后期推出，采用英特尔18A工艺，最多192个性能核心，支持PCIe 6.0和CXL 3.0[39][41] - Nova Lake：计划2026年下半年推出，计算模块采用台积电N2工艺，表明英特尔将继续混合代工厂模式[39][41] - 与英伟达合作的系统级芯片：计划2027年末/2028年初交付，价值50亿美元的交易主要聚焦封装[41]

全球先进芯片制造三巨头格局 - 台积电、三星晶圆代工和英特尔晶圆代工是先进芯片制造领域的三大巨头，共同构成了对创新、韧性和产业长期健康发展至关重要的竞争格局 [2] 台积电的核心优势 - 台积电是纯晶圆代工领域的绝对领导者，通过专注于制造、避免与客户在设计领域竞争，与英伟达、AMD、苹果和高通等无晶圆厂公司建立了深厚信任 [2] - 公司的专注使其在制程技术上保持领先，持续提供最先进的制程节点，如N5、N3及即将推出的N2，并拥有极高的良率和可预测的执行性能 [2] - 在人工智能时代，台积电的优势尤为显著，其先进的制程节点和封装技术（如CoWoS）已成为关键瓶颈 [2] 三星晶圆代工的战略定位 - 三星晶圆代工代表垂直整合的替代方案，作为三星电子的一部分，既生产芯片也设计自己的产品，包括存储器、逻辑电路和消费电子设备 [3] - 公司积极进军尖端制程节点，例如采用环栅（GAA）晶体管的2纳米制程，并持续大力投资于先进封装和美国本土制造 [3] - 尽管与台积电相比，三星在良率稳定性方面面临显著挑战，但其晶圆价格通常较低，为市场提供了先进制程节点的重要第二供应商选择 [3] 英特尔晶圆代工的战略意义 - 英特尔晶圆代工是现代晶圆代工领域最具战略意义的新晋者，正从一家垂直整合型公司向外部客户开放其领先的晶圆厂 [3] - 公司致力于重塑其制程工艺的领先地位，路线图包括英特尔18A等先进制程节点，并在美国本土制造的先进封装（如EMIB、Foveros）方面具备差异化能力 [3] - 尽管目前仍处于赢得主要外部客户的初期阶段，但其成功将通过在美国本土增加大规模的领先产能，对整个行业格局产生深远影响 [3] 竞争对半导体生态系统的结构性意义 - 竞争推动技术进步：先进芯片制造需要巨额资本投入、深厚的工程技术人才及漫长的研发周期，竞争压力是推动从FinFET到GAAFET等晶体管架构快速发展的直接动力 [5] - 竞争提升供应链韧性：半导体关乎国家和经济安全，在不同地区拥有实力雄厚的竞争者能够降低因过度依赖单一代工厂或地区所带来的地缘政治、自然灾害和产能冲击风险 [5] - 竞争赋予客户选择权与议价能力：当无晶圆厂芯片设计商拥有多种代工厂选择时，他们在价格、产能分配和长期路线图规划方面拥有更大议价能力，促使代工厂更积极响应客户需求 [5] - 竞争推动生态系统发展：代工厂是设备供应商、材料公司、EDA供应商和OSAT合作伙伴网络的核心，多家代工厂的积极投资会加速整个生态系统的发展，使创新惠及整个产业 [5] 结论 - 台积电、三星晶圆代工和英特尔晶圆代工是至关重要的制衡力量，三者缺一不可，竞争确保了半导体这一全球最具战略意义行业之一的创新、韧性和可持续增长 [6]

文章核心观点 英特尔代工业务正以稳健势头推进，其先进的18A/14A制程节点与先进封装技术（如EMIB/Foveros）获得了潜在客户的积极关注与订单承诺，有望为公司带来数十亿美元的收入，并成为其减少运营亏损、实现盈亏平衡的关键 [1][2][7] 制程技术进展与客户情况 - 英特尔18A制程已开始出货首批产品，良率正稳步提升，以满足强劲的客户需求 [2] - 英特尔18A-P工艺的PDK 1.0版本已在去年年底交付，正与内部及外部客户进行沟通 [2] - Intel 18A-P被视为可与台积电N3工艺竞争的可行解决方案，苹果等客户在送样过程中与英特尔保持接触 [2] - 关于下一代14A制程，客户目前正处于0.5 PDK送样阶段，风险试产预计在2027年后期，规模化量产将在2028年 [4] - 公司对14A的资本支出持谨慎态度，计划在2024年下半年至2025年上半年客户订单透明度提高后，再“解锁”相关支出 [2] 先进封装业务机遇 - 英特尔的先进封装（如EMIB和Foveros）被高性能计算客户视为极具前景的解决方案，目前该领域面临严重供应限制 [4] - 为锁定EMIB和EMIB-T的产能，已有客户愿意“预付生产费用”以展示合作承诺，表明外部需求真实存在 [4][5] - 先进封装的订单预计将扩大到“10亿美元”以上，进入2026年EMIB可能会出现在主流产品中 [7] - 先进封装业务是代工收入的重要增长点，对于减少代工业务运营亏损并最终实现盈亏平衡至关重要 [4][7] 代工业务整体前景 - 英特尔代工业务正面临资本压力，因为研发和晶圆厂开发占据了总资本支出的很大一部分 [2] - 公司预计芯片及先进封装订单将带来“数十亿美元收入” [2] - 英特尔代工是少数能同时提供芯片制造（前道）和封装（后道）服务的实体之一，这对客户具有吸引力 [7] - 将英特尔代工打造为成功的美国芯片公司的努力正在显效，公司处于更好的位置来利用外部订单获利 [7]

英特尔代工业务进展 - 公司代工业务正以稳健势头推进 [1] - 公司预计芯片及先进封装订单将带来“数十亿美元收入” [2] 先进制程节点（18A/18A-P）进展 - Intel 18A工艺的首批产品已经开始出货，这是美国本土开发和制造的最先进半导体工艺，良率正在稳步提升 [2] - Intel 18A-P进展顺利，公司已与内部及外部客户进行沟通，并在去年年底交付了1.0版本PDK [2] - Intel 18A-P被视为可与台积电N3工艺竞争的可行的解决方案，苹果等客户在送样过程中与公司保持着接触 [2] 下一代制程节点（14A）规划 - 关于14A，公司采取审慎的资本支出策略，在确定客户之前不会盲目投入产能，仅会在技术开发或研发上进行投入 [2] - 14A客户落实订单的时间窗口预计在2025年下半年和2026年上半年，届时公司才会开始解锁相关支出 [2] - 客户目前正处于14A的0.5 PDK送样阶段，任何订单承诺都将在2026年下半年交付 [5] - 14A的风险试产预计在2027年后期，真正的规模化量产将在2028年，这与领先代工厂的时间表一致 [5] - 14A被公认为一项专注于外部客户的工艺 [5] 先进封装业务机遇 - 公司的先进封装（EMIB和Foveros）正成为代工收入的巨大增长点，被高性能计算客户视为极具前景的解决方案 [5] - 由于先进封装领域面临严重供应限制，且行业可行替代方案寥寥无几，客户正在“预付生产费用”以锁定EMIB和EMIB-T的产能，表明外部需求真实存在 [5][6] - EMIB-T被视为公司的巨大差异化优势，有客户愿意预付费用并与公司分担风险，展示了合作承诺 [6] - 先进封装的订单预计将扩大到“10亿美元”以上，进入2026年EMIB可能会出现在主流产品中 [8] - 先进封装业务对于减少代工业务运营亏损并最终实现盈亏平衡至关重要 [8] 代工业务整体定位与前景 - 公司面临的核心问题之一是是否有足够的资本支出来应对客户订单 [2] - 公司代工部门正面临资本压力，因为其研发和晶圆厂开发阶段占据了总资本支出的很大一部分 [2] - 业界主要疑虑在于，即使18A-P/14A制程被证明足够优秀，公司手头也可能没有足够资金来扩大生产 [2] - 公司是少数能在一处同时提供前道芯片制造和后道封装服务的实体之一，这对客户具有吸引力 [8] - 得益于其芯片和先进封装技术，公司现在正处于一个更好的位置来利用外部订单获利 [8]

台积电产能扩张与先进封装战略 - 台积电计划在台南地区扩建四座先进封装工厂，包括嘉义科学园和南方科学园，以解决CoWoS产能不足的问题[1] - 公司将于2026年上半年在紫怡科技园的AP工厂1开始量产，并将设备运至工厂2，同时，在收购的群创光电工厂改造的AP8工厂已开始采用CoWoS技术进行生产[1] - 此举旨在消除外界对其可能因美国工厂扩张而变成“美国台积电”的担忧，并巩固其“硅盾”地位[1] 先进封装成为AI硬件发展瓶颈 - 2026年AI行业的主要瓶颈从逻辑芯片短缺转移到先进封装，特别是台积电的CoWoS技术，该技术是连接计算芯片与高速存储器的关键[4] - CoWoS生产线已基本售罄至2026年底，确保封装产能成为英伟达、AMD等公司的最终竞争优势[4] - 现代AI硬件如NVIDIA的Rubin R100 GPU，因尺寸超过光刻机单次印刷极限，必须采用CoWoS-L技术拼接多个芯片，导致良率更低、生产周期更长[5] - 集成第六代HBM4内存需要高密度互连，台积电转向“混合键合”技术，对洁净室要求堪比前端制造，使封装成为高风险环节[6] 产能短缺重塑行业竞争格局 - 英伟达已锁定2026年近60%的CoWoS总产能，支持其12个月密集型发布周期，迫使AMD、博通等竞争对手争夺剩余40%产能[7] - 产能分层导致大型企业可维持产品路线图，而AI初创公司和各国政府计划面临超过9个月的交付周期[7] - 为应对瓶颈，英特尔将其“Foveros”和EMIB封装技术定位为替代方案，微软、亚马逊已在2026年初将部分订单转移至英特尔美国工厂[8] - 三星电子推广同时提供HBM4内存和I-Cube封装的“交钥匙”方案，旨在削弱台积电分散的供应链[8] 台积电的财务表现与资本支出 - 2025年台积电营收创纪录达1224.2亿美元，同比增长35.9%；净利润为551.8亿美元，同比增长51.3%，占总营收的45.1%[14] - 2025年资本支出为409亿美元，用于满足未来芯片蚀刻和封装需求[14] - 公司预计2026年至2030年期间资本支出可能高达2500亿美元，远高于2021-2024年间年均316.5亿美元的水平[22] - 2025年第四季度营收为337.3亿美元，环比增长1.9%，同比增长25.5%；净利润为163.1亿美元，同比增长40.7%，环比增长8%[19] 技术演进与成本挑战 - 台积电N2工艺千片成本远高于N3，而N2与1.4纳米A14工艺之间的成本差距更大[15] - 美国亚利桑那州及台湾以外地区的晶圆厂扩建已使毛利率下降2%至3%，随着更先进工艺投产，降幅可能扩大至3%至4%[15] - 公司历经五年投入1670亿美元资本支出和300亿美元研发资金，从2020年底的5纳米制程推进到2025年底的2纳米时代[20] - 晶体管价格不再下降，摩尔定律已失效，但技术进步仍至关重要，消费者需为更复杂工程支付更高费用[19] AI业务驱动增长预测 - 2025年台积电AI加速器销售额占总收入“接近百分之十几”，估算为19.2%，即235.1亿美元[27] - 2025年整体AI收入估算为334亿美元，占总收入的27.3%，较2024年的131.3亿美元增长3.54倍[27] - 公司预测2024年至2029年“AI加速器”复合年增长率达50%中高段位，取中值57.5%，则2024年AI加速器营收约102亿美元，到2029年可能达985亿美元[28] - 加上AI网络芯片，未来五年AI业务营收很可能超过台积电2025年全部营收[28] 行业长期发展趋势 - 解决产能瓶颈的近期方案包括扩建嘉义AP7工厂和改造AP8工厂，长期方向是向扇出型面板级封装转型，预计单批次芯片处理量可提高高达300%[10] - 向“玻璃基板”过渡是另一重大挑战，有望实现更高密度互连和更佳散热管理，英特尔在此领域取得先机[10] - 封装瓶颈为全球AI计算能力增长设置“硬性上限”，加速了AI能力向少数万亿美元级实体集中，并可能阻碍AI普及化[9] - 各国政府增加对“后端”制造的补贴，如美国《芯片法案》，将封装厂优先级与晶圆厂置于同等地位[9]
