报告公司投资评级 - 投资评级维持“买入”，目标价为170美元 [7] 报告的核心观点 - 美光FY25Q3营收盈利及下季度指引均超预期，利润率环比上升，HBM营收成增长主要动力，存储行业受益于AI普及，美光估值有望突破历史高位，重申“买入”并上调目标价 [1][2][4] 各部分总结 财务表现 - FY25Q3营收93.0亿美元，同比+37%，环比+15%，经调整EPS为1.91美元，同比+208%，环比+22%，各利润率环比上升，公司指引FY25Q4营收和经调整EPS中值高于一致预期 [2] - 预计2025-2027年营收分别为360.97亿、454.17亿、462.59亿美元，归母净利润分别为83.41亿、123.87亿、128.03亿美元 [6] 产品情况 - HBM3E供货英伟达和AMD，HBM4于6月送样计划26年初量产，预计FY25H2 HBM市占率达20 - 25%，GDDR产品受游戏显卡利好，DDR4价格上涨或反映产能转向高端产品 [3] - 美光12 - Hi 36GB HBM3E已供货英伟达和AMD，预计8月出货量超8 - Hi 24GB HBM3E，今年HBM产能售罄，销售目标约150亿美元 [12] - 美光12 - Hi HBM4于6月送样，计划26年初量产，带宽提升超60%，能效提升20%，内置内存测试功能 [14] - 美光为首家获英伟达认证的SOCAMM供应商，产品已量产并整合在英伟达平台，未来或支持下一代GPU，但发力HBM或排挤DDR5/LPDDR5X产能 [17] 价格与关税影响 - 通用DRAM价格受停产和备货影响上涨，NAND价格持平，美国关税不确定性或赋予美光战略优势 [20][24] 竞争对手情况 - 海力士、三星在HBM3E和HBM4产品的量产时间、工艺、良率等方面与美光存在差异和竞争 [13][15] 盈利预测与估值 - 美光估值应向历史高位靠拢甚至突破，重申“买入”，小幅提升FY25E营收/净利润，切换至3.0x FY26E PB，目标价上调至170美元 [38]

行业政策与投资 - 广州开发区、黄埔区发布政策支持集成电路产业，鼓励发展光掩模、电子气体、光刻胶等高端半导体材料，并推动光刻、清洗、刻蚀等设备国产化替代 [8] - 新引进固定资产投资1000万元以上的产业化项目可获最高1000万元扶持 [9] - 韩国政府计划五年投资超16万亿韩元（约115.6亿美元）建设AI基础设施，重点确保GPU安全性和构建公共AI基础设施 [10] - 爱尔兰启动"硅岛"半导体战略，目标到2040年建设3座晶圆厂（1座尖端、2座成熟制程、1座先进封装）并新增3.45万个就业岗位 [10] 企业动态与资本运作 - 美国芯片制造商Wolfspeed宣布破产重组，债权人将接管公司 [9][11] - 德州仪器计划在美国投资超600亿美元建设7座芯片工厂，创造6万个岗位 [9][12][13] - 英特尔计划裁减15%-20%代工厂员工，影响或超万人 [13] - 摩尔线程完成A股上市辅导验收，IPO进程推进 [9][13] - 韦尔股份证券简称变更为豪威集团，公司名称同步变更 [13] - 蔚来芯片业务分拆为独立实体安徽神玑技术有限公司 [14] - 日本JDI批准车载业务分拆计划，TDK收购智能眼镜开发商SoftEye [16] 技术与产品进展 - 英伟达将对中国推出RTX 5090 DD显卡，核心数保持21760个但内存缩减至24GB [14][15] - 美光成为英伟达SOCAMM内存芯片首家供应商，该技术被视作第二代HBM [15][16] - 中科院上海微系统所研发双向高导热石墨膜，面内热导率达1754 W/m·K，智能手机芯片散热温度降低7℃ [20] - 中科院上海光机所研制出并行度>100的光计算芯片"流星一号" [20] 市场供需与价格 - 三星减少DDR4供应导致现货价暴涨超50%，8Gb颗粒从2.73美元涨至4.28美元 [9][17] - 企业级SSD Q1均价下滑20%，三星营收领跌34.9% [17][18] - DDR4内存条渠道报价调涨超50%，但市场成交已现乏力 [18] - Q1中国汽车TCU国产化率达58%，占全球市场份额32% [9][11] 终端市场趋势 - 4月美国从中国进口智能手机量环比下滑61%至210万部，印度成为最大进口来源国 [21][22] - 部分中国车企计划2026年实现芯片100%国产化 [22] - Q1中国智能眼镜市场同比增长116%至49.4万台，全年预计增长121% [22][23] - Q1中国大陆PC市场出货量同比增长12%至890万台，平板增长19%至870万台 [23]

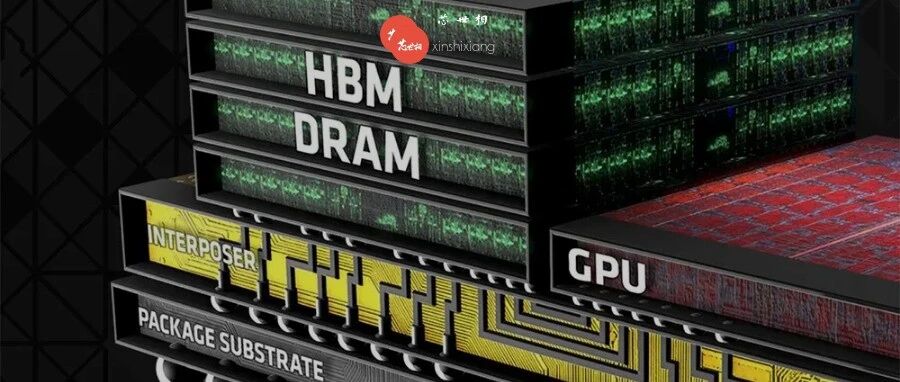

DRAM市场动态 - DDR4现货价单日暴涨近8%，本季以来报价已翻涨一倍以上 其中DDR4 8Gb（1G×8）3200大涨7 8%至3 775美元 DDR4 16Gb（1G×16）3200涨7 9%至8 2美元 行业人士称十年未见如此涨幅 [1] - 美光宣布停产DDR4 同时加速推进DDR5技术 其1γ工艺DDR5速度达9200MT/s 较前代提升15% 功耗降低20% 计划2026年用于旗舰智能手机 [2] 美光科技战略布局 - 公司12层堆叠36GB HBM4样品已交付客户 采用1β工艺 预计2026年量产 目标HBM市场份额达20%-25% [2] - 获英伟达SOCAMM模块独家供应权 该方案采用16个LPDDR5X芯片铜线键合技术 用于Rubin AI加速器平台 [4] - 计划投资2000亿美元扩大美国DRAM制造和研发 台湾 日本产能扩张中 爱达荷州新厂2027年投产 [4][5] 三星电子技术进展 - HBM3E认证多次延迟 最新进展是向AMD供应12层HBM3E芯片 用于MI350加速器 这是其首次官方确认HBM3E供货 [7][8] - 加速1c DRAM量产线建设 平泽P4工厂产能将扩至每月4万片 华城工厂计划年底投产 该技术将用于HBM4开发 [9][10] SK海力士市场表现 - 2025年Q1以36%份额首超三星(34%)成为DRAM市场第一 美光占25% [11] - 推迟M15X工厂设备投资计划 月产能从1 5万片下调至不足1万片 转向2024年全面投资策略 [12][13] - 公布4F² VG平台和3D DRAM技术路线图 计划通过材料创新突破制程限制 [14] 技术演进趋势 - 各厂商加速10nm级工艺竞赛 美光1γ将引入EUV 三星 SK已商业化12nm级D1a/b产品 [16] - HKMG技术普及加速 三星用于D1y DDR5 美光从1β代全面推广 SK在D1b DDR5集成 [17] - HBM技术迭代明确 2026年HBM4带宽达2TB/s 2038年HBM8将实现64TB/s 堆叠层数从12Hi增至24Hi [20][21] - 行业共识2030年后转向3D DRAM架构 平面DRAM预计持续至2033-2034年0c/0d节点 [19]

NVIDIA与SOCAMM技术 - NVIDIA委托三星、SK海力士和美光开发SOCAMM记忆体模组，美光成为首家获得量产批准的公司，速度超越三星和SK海力士[1] - SOCAMM由16个堆叠成四组的LPDDR5X芯片组成，采用打线接合方式制造，铜线连接技术可降低发热量，美光宣称其DRAM电源效率比竞争对手高20%[1] - SOCAMM将纳入NVIDIA下一代AI加速器「Rubin」，主要作用是辅助CPU确保AI加速器达到峰值效能[1] 美光的技术优势与市场表现 - 美光较晚采用极紫外光（EUV）曝光设备，但通过设计结构创新提升DRAM效能并控制热量，使其早于三星与SK海力士供货[2] - 美光在三星Galaxy S25系列中成为主要记忆体供应商，并早在2022年率先开发出全球首款LPDDR5X并导入iPhone 15系列[2] - 美光在新加坡、广岛、纽约和台中建设HBM厂，今年资本支出高达140亿美元，显示其技术实力和潜在订单增长[3] SOCAMM技术的应用前景 - NVIDIA下一代AI伺服器将配备四个SOCAMM模组，相当于256颗LPDDR5X芯片[2] - SOCAMM技术可能应用于NVIDIA正在开发的个人超级电脑「Digits」，若普及将大幅提升需求[2] - 业界关注SOCAMM的扩展性，美光凭借低热量技术有望扩大HBM市占率，应对堆叠DRAM芯片的热问题[3] HBM市场动态 - 三大记忆体厂商预计下半年量产12层堆叠HBM4，明年上半年推出16层堆叠HBM4[3] - 美光虽进入HBM市场较晚，但凭借散热管理技术和美国企业地缘优势，可能快速追赶[3]

SOCAMM延迟商业化 - Nvidia推迟下一代低功耗DRAM模块SOCAMM的商业化应用，原计划搭载于Blackwell系列GB300芯片，现改为下一代"Rubin"系列[1] - 延迟原因包括：Blackwell芯片设计封装良率问题、Cordelia主板可靠性问题（数据丢失风险）、SOCAMM散热问题[3][4] - 供应链管理困难促使Nvidia改用现有技术方案（Bianca主板设计+LPDDR内存）以稳定GB300生产[3][5] GB300芯片设计变更 - GB300主板设计从"Cordelia"（双CPU+四GPU+SOCAMM）回退至"Bianca"（单CPU+双GPU+LPDDR）[2][3] - Cordelia主板因接口结构和设计差异导致可靠性不足，而Bianca采用已验证的成熟设计[2][3] - 设计变更影响内存方案：SOCAMM需配合Cordelia的复杂架构，Bianca仅支持传统LPDDR[3] SOCAMM技术特性 - 模块尺寸14x90mm（传统RDIMM三分之一），集成4个LPDDR5X堆栈，支持128GB容量[6][7] - 采用可拆卸设计（非焊接），便于升级维护，I/O数量达694个（较LPCAMM的644个提升带宽）[1][2] - 能效优势：128GB SOCAMM功耗仅为同等容量DDR5 RDIMM的三分之一[7] - 美光首批模块基于1β工艺，速度达9.6GT/s；SK海力士展示版本为7.5GT/s[6] 行业合作与调整 - 三星电子、SK海力士、美光同步调整SOCAMM量产计划以配合Nvidia策略变更[1][4][5] - 美光已量产SOCAMM模块，但行业标准未定（可能保持为Nvidia联盟专有方案）[7][8] - 模块化设计有望降低服务器生产成本，提升维护便利性[8] 技术应用场景 - 目标市场：AI训练/推理服务器、低功耗数据中心，解决传统DDR5内存功耗过高问题[7] - Grace CPU原生适配LPDDR5X，但GB200因容量需求曾被迫使用焊接式封装[7] - SOCAMM通过标准化模块满足高带宽+高容量需求，支持Grace/Vera CPU平台[6][7]

SOCAMM技术介绍 - 美光、三星和SK海力士推出采用LPDDR5X内存的小型压缩附加内存模块(SOCAMM)，面向AI和低功耗服务器，尺寸为14x90毫米（传统RDIMM的三分之一），最多承载四个16芯片LPDDR5X堆栈 [1] - 美光初始SOCAMM模块提供128GB容量，基于1β（第五代10nm级）DRAM工艺，内存速度高达9.6 GT/s；SK海力士展示的SOCAMM速度达7.5 GT/s [1] - SOCAMM将首先用于Nvidia GB300 Grace Blackwell Ultra Superchip系统的服务器，结合高容量、高性能、小尺寸和低功耗特性 [1] 技术优势与行业影响 - 美光128GB SOCAMM功耗仅为同等容量DDR5 RDIMM的三分之一，显著降低服务器能耗 [2] - SOCAMM提供标准模块化解决方案，解决Nvidia GB200因缺乏标准LPDDR5X模块而需焊接内存的问题 [2] - 模块化设计简化服务器生产和维护，可能降低设备价格，目前已投入量产 [3] 性能与设计创新 - SOCAMM相比传统DRAM和LPCAMM拥有更多I/O端口（694个 vs LPCAMM的644个和传统DRAM的260个），提升数据传输能力 [4] - 采用可拆卸模块设计，便于后续升级，硬件占用空间仅约成人中指大小，可能提高总容量 [4] - LPDDR5X内存直接放置在基板上，能效高于SO-DIMM外形尺寸的传统DRAM [4] 市场应用与行业合作 - Nvidia与三大内存制造商合作推进SOCAMM标准，原型正在性能测试阶段，预计2025年CES发布的Project Digits AI计算机继任者将采用该技术 [3][4] - SOCAMM可能成为专为AI工作负载优化的新标准，满足本地AI模型对DRAM的高需求，但尚未获得JEDEC支持 [4][5] - Nvidia在CES 2025强调AI主流化战略，SOCAMM的推出可能加速AI硬件升级周期 [5]

半导体行业核心观点 - 半导体创新是改善生活技术的核心 各公司采取灵活策略以提升投资资本回报率(ROIC) [2] - 芯片供应链合作必要性增强 硬件正适应GenAI应用场景及用户界面变化 [2] 2025-2027年技术发展趋势 存储技术 - DRAM技术改善带宽/延迟/速度/容量/功耗 但面临成本与时效性挑战 需客户承诺与制造商成本分担 [4] - UFS 5 0技术将提升NAND闪存性能 [5] 智能手机领域 - 处理内存(PIM)是短期最具创新性方案 但数量有限 主要支持NPU [4] - 移动HBM可提升性能 但应用场景未明确 [4] - Apple计划2026年从PoP转向分立封装 提升iPhone Pro Max及折叠手机带宽 [4] 汽车与自动驾驶 - 自动驾驶扩展推动AP和LPDDR内存使用增加 [5] - HBM4预计2027年后应用于自动驾驶汽车 [5] 其他应用领域 - XR/无人机/游戏领域将扩大宽I/O使用以优化延迟性能 但产品路线图不明确 [5] NVIDIA技术突破 - DIGITS技术结合GPU与HBM扩展内存带宽 通过SOCAMM提升CPU带宽 预计2025年中期实现 [5] - 相比板载LPDDR 该技术提供更大容量扩展与信号完整性 但受PCB/连接器成本限制 暂不应用于通用PC [5]
