小米玄戒O1芯片研发 - 玄戒O1是小米自主研发的3nm旗舰SoC，历时四年多完成，并非向Arm定制的芯片，也未采用Arm CSS服务 [1] - 芯片基于Arm最新CPU、GPU标准IP授权，但多核及访存系统级设计、后端物理实现完全由玄戒团队自主完成 [1] - CPU超大核主频达3.9GHz，远超业界标准，通过重新设计480种标准单元库（占3nm标准库近三分之一）、边缘供电技术和自研高速寄存器等创新实现 [1] Arm与小米的合作关系 - Arm确认小米玄戒O1采用Arm架构，标志着双方15年技术合作的里程碑，覆盖智能手机、物联网及汽车等领域 [2] - 双方合作优化SoC性能与能效，小米通过自研芯片持续突破性能极限，Arm提供Armv9.2 Cortex CPU集群IP、Immortalis GPU IP等标准IP支持 [2][3] XRING O1芯片技术细节与应用 - 芯片采用3nm工艺，整合Arm最新CPU/GPU/IP集群，经小米后端设计实现高性能与高效率 [3] - 将首发搭载于小米15S Pro手机和小米Pad 7 Ultra平板，提升续航与多媒体/游戏体验 [3] 行业影响与战略布局 - 小米通过自研芯片强化技术领导地位，Arm称其合作推动智能手机、物联网及汽车领域的性能与效率边界 [2][3]

核心观点 - Arm公司确认玄戒O1芯片为小米自主研发，标志着双方15年合作关系的新里程碑 [1] - 小米公司澄清玄戒O1并非向Arm定制，研发过程中未采用Arm CSS服务，强调完全自主研发 [2] - 玄戒O1采用Armv9.2 Cortex CPU集群IP、Immortalis GPU IP和CoreLink系统互连IP，针对3nm工艺优化 [1] - 玄戒O1的CPU超大核心主频达3.9GHz，通过创新设计和数百次版图迭代实现 [2] 芯片研发细节 - 玄戒O1历时四年多研发，基于Arm标准IP授权，但多核及访存系统级设计、后端物理实现完全自主完成 [2] - 玄戒团队重新设计超过480种标准单元库，占3nm标准单元库近三分之一数量 [2] - 创新使用边缘供电技术和自研高速寄存器，实现3.9GHz设计目标 [2] 性能表现 - 专业测试显示玄戒O1的CPU和GPU性能与功耗达到第一梯队水平 [3] - 小米公司承认首次推出旗舰SoC存在不足，但承诺长期投入芯片研发 [3] 合作关系 - Arm与小米过去合作优化SoC性能、能效和工作负载，此次在SoC设计上开展更紧密合作 [1] - 玄戒O1的推出被视为双方合作的新里程碑 [1]

小米玄戒O1芯片研发情况 - 公司否认玄戒O1是向Arm定制的芯片，并澄清研发过程中未采用Arm CSS服务 [2] - 玄戒O1是公司玄戒团队历时四年多自主研发设计的3nm旗舰SoC，基于Arm最新的CPU、GPU标准IP授权，但多核及访存系统级设计、后端物理实现完全由团队自主完成 [3] - 公司强调网传采用Arm完整解决方案及"向Arm定制芯片"的说法不实 [3] 玄戒O1芯片技术细节 - CPU超大核心最高主频达到3.9GHz，远超业界标准设计，通过数百次版图迭代优化实现 [3] - 在CPU部分重新设计了超过480种标准单元库，占3nm标准单元库数量的三分之一 [3] - 创新使用边缘供电技术及自研高速寄存器，推动3.9GHz设计目标达成 [3] - 测试结果显示CPU和GPU性能与功耗均达到第一梯队水平 [3] 公司芯片研发战略 - 玄戒O1是公司首次推出的旗舰SoC，承认存在不足，但承诺长期投入芯片研发 [3] - 公司表示基带研发仍需持续突破，目前玄戒T1芯片已集成独立研发的4G基带，并应用于多款智能手表 [3] Arm官方确认 - Arm官网修改此前"Custom Silicon"的描述，确认玄戒O1由公司自主研发 [3]

玄戒O1芯片研发 - 玄戒O1是小米玄戒团队历时四年多自主研发设计的3nm旗舰SoC，并非向Arm定制的芯片 [1] - 该芯片基于Arm最新CPU、GPU标准IP授权，但多核及访存系统级设计、后端物理实现完全由团队自主完成 [1] - CPU超大核主频达3.9GHz，通过重新设计480种标准单元库（占3nm标准库近三分之一）及采用边缘供电技术等创新实现 [1] - 专业测试显示其CPU/GPU性能与功耗均达到第一梯队水平 [2] Xiaomi 15S Pro性能表现 - 外挂基带在现网环境下与其他旗舰机体验一致，支持5GA且DOU续航达1.47天，接近15 Pro的1.50天 [3] - 持续使用5G网络时外挂基带对续航有轻微影响 [3] - 玄戒T1芯片已集成自研4G基带，应用于Xiaomi Watch S4及Redmi Watch 5 eSIM版 [3] 产品功能特性 - 支持息屏显示（10秒默认时长）及UWB车钥匙功能，丢失后可远程失效旧钥匙 [4] - 新增晕车舒缓模式，通过屏幕动态圆点提示运动状态实现视觉补偿 [5] - 相机App精简计划将夜景模式改为自动触发，专业模式整合导演模式等多功能 [7] - 专业模式中红色条纹为过曝提示UI，可通过设置关闭曝光反馈功能 [8]

美国对华芯片出口管制措施 - 美国商务部工业与安全局（BIS）宣布全面升级对华AI芯片出口管制，包括全球禁用华为昇腾芯片、限制美国技术用于中国大模型、加强供应链审查等 [2] - 特朗普政府废除拜登政府的《人工智能扩散规则》，同时宣布加强对全球半导体的出口管制 [4] 中国芯片产业的应对与发展 - 在美国限制措施下，中国加快AI芯片自主研发步伐，发展出不依赖国外制造商的自主供应链，例如华为昇腾生态加速扩张 [4] - 中国本土AI芯片供应商在政策支持下有望加速供应链自主化进程，进一步扩大国内市场市占率 [4] - 中国政府通过政策扶持和资金投入推动芯片产业发展，例如2025年"新基建2 0"计划投入3000亿元扶持AI芯片研发 [4] 美国芯片企业的困境 - 美国芯片企业在中国市场份额大幅下降，例如英伟达在中国的市场份额从拜登执政初期的95%降至目前的50% [4] - 美国出口管制措施给美国芯片企业带来巨大经济损失，例如英伟达因H20芯片出口受限计提巨额库存减值费用 [4] 全球半导体产业链的影响 - 美国出口管制措施试图重构全球半导体产业链，但引发全球效率损失和不确定性增加 [4] - 全球科技秩序从"单极霸权"向"多极竞合"转折，中国等新兴市场国家在芯片产业中地位逐渐提升 [5]

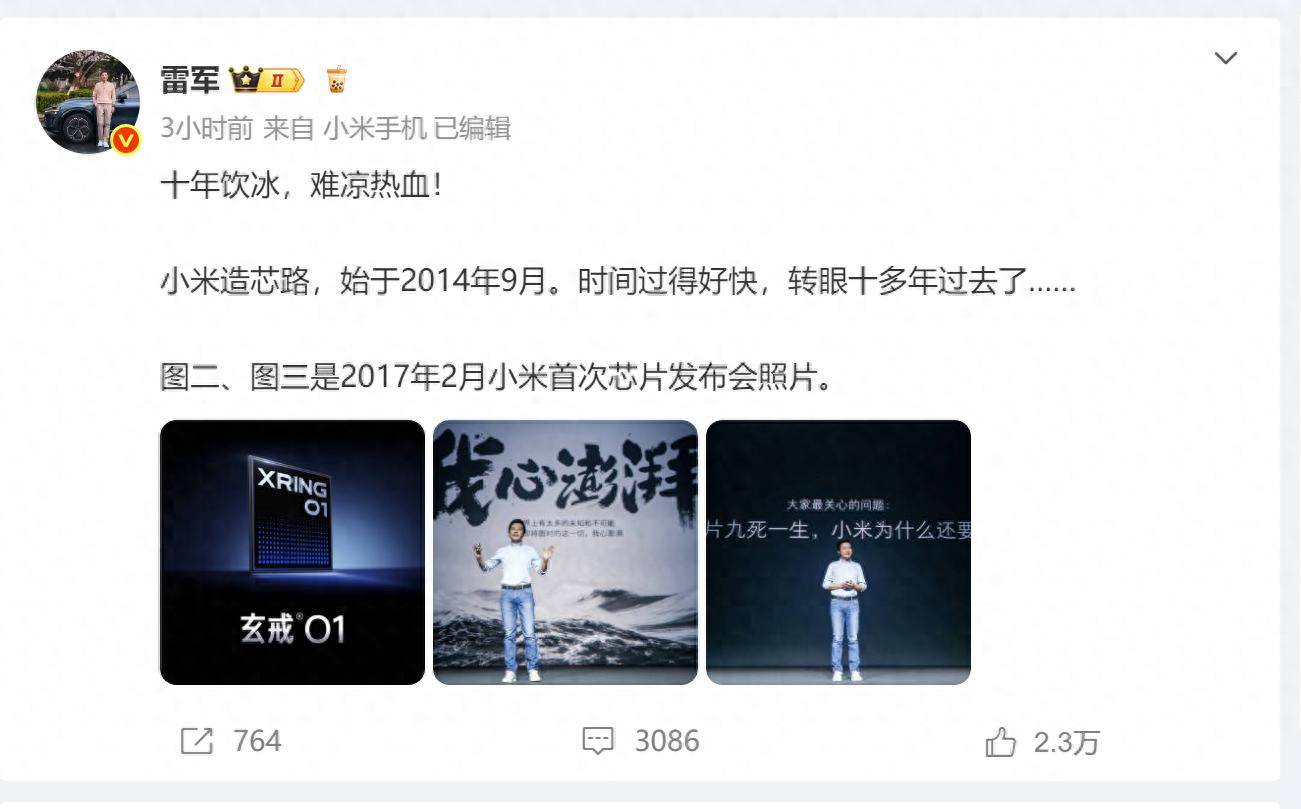

小米自研芯片发布 - 公司宣布自主研发设计的手机SoC芯片"玄戒O1"将于5月下旬发布 [3] - 芯片采用台积电N4P 4纳米工艺制造，可能采用2024年流片的3nm技术 [3] - 芯片定位中高端机型，采用1+3+4三丛集布局：1颗Cortex-X3(3.2GHz)、3颗Cortex-A715(2.6GHz)、4颗Cortex-A510(2.0GHz) [3] - 芯片采用联发科5G基带方案，由台积电代工生产 [3] 芯片研发背景 - 公司芯片研发始于2014年9月，2017年2月曾发布澎湃S1芯片 [1][5] - 公司认为芯片是手机科技的制高点，掌握核心技术是成为伟大公司的必要条件 [5] - 澎湃S1后研发一度停滞，现重启芯片研发项目 [5] 首发机型配置 - 玄戒O1将首发搭载于小米15S Pro，定价3000-3500元市场 [5] - 小米15S Pro配备6.56英寸2K屏幕，6000毫安电池，支持120W有线和80W无线充电 [7] - 相机配置包括3200万像素前置，5000万主摄+5000万超广角+5000万潜望长焦 [7] 战略意义 - 自研处理器是公司发展的关键一步，成功后将应用于手机和汽车等产品线 [7] - 公司强调"十年饮冰，难凉热血"的研发决心 [1] - 2017年发布会曾以"做芯片九死一生"形容研发难度 [1][5]

公司动态 - 小米宣布自主研发设计的手机SoC芯片玄戒O1将于5月下旬发布 [1] - 公司2014年成立松果芯片品牌，2017年推出首款芯片澎湃S1但市场表现不佳 [3] - 后续采取"小芯片"策略，陆续推出澎湃C系列影像芯片、P系列充电芯片、G系列电池管理芯片 [5] - 玄戒O1预计将搭载在小米15周年旗舰机型小米15S Pro上 [5] - 公司计划未来五年投入千亿资金用于研发 [7] 技术发展 - 澎湃S1采用28nm工艺，存在基带技术短板 [3] - 影像团队为优化澎湃C1算法曾连续工作72小时 [5] - 玄戒O1是公司十年芯片研发历程的里程碑式成果 [1][7] 市场反应 - 资深米粉对玄戒O1表示强烈支持，提及当年购买搭载澎湃S1的小米5C的经历 [5] - 芯片发布消息引发科技圈广泛关注 [1] 行业背景 - 2014年智能手机芯片市场被国外巨头垄断 [3] - 公司芯片研发被内部形容为"攀登科技珠峰" [3] - 玄戒O1被视为中国科技企业打破垄断的重要尝试 [7]

苹果自研调制解调器芯片C1的核心突破 - C1是公司首款完全自主研发的调制解调器芯片，摆脱对高通现成组件的依赖，实现供应链自主可控[1] - 芯片设计、生产及功能定义均由公司自主掌控，并已通过独特技术实现用户端性能提升[1] - 尽管需支付5G标准许可费，但高通调制解调器将逐步被替代[1] 第一代芯片的技术局限与性能表现 - 不支持Wi-Fi 7和mmWave毫米波网络，后者因穿透力差仅适用于特定场景（如大城市户外）[3] - 核心5G性能与高通相当，但未打破速度记录[3] - 首发选择iPhone SE继任者试水，降低旗舰产品性能风险[3] C1芯片的创新功能与能效优势 - 实现调制解调器与处理器直接通信，动态优化网络拥塞时的数据优先级，提升用户体验[4] - 电池续航较搭载高通芯片的iPhone 16延长4小时，能效显著提升[6] - 硬件-软件深度集成特性被低估，但实际带来差异化竞争力[5] 产品应用规划与未来迭代方向 - iPhone 16e首发搭载，iPhone 17 Air或因轻薄设计需求采用该芯片[6] - 下一代C2/C3芯片将支持mmWave和Wi-Fi 7，并可能集成至A/M系列处理器，推动蜂窝版Mac落地[7] - 长期目标包括设备更薄、续航更长，以及通过Home Hub实现网络冗余[7] 行业战略意义 - 标志着公司蜂窝设备技术进入新时代，类比历史上从Power PC转向自研芯片的转型[8] - 为笔记本电脑独立蜂窝连接创造新场景（如影视拍摄、移动办公），突破传统热点模式限制[7]

核心观点 - 北京微科能创科技自主研发的理想二极管控制器芯片WKC4359正式面世，完全兼容LTC4359，性能卓越，满足严苛的电磁兼容和供电特性实验要求[1][2] - WKC4359芯片的诞生是中国芯片产业自立自强的有力证明，完全由国内正向研发设计、制造、封装、测试、量产，拥有完整的知识产权保护[3] - WKC4359在多个关键性能指标上超越国外竞品，包括更宽的电压范围、更低的功耗、更简单的电路设计等[10] - 该芯片在电源管理、通信设备、工业自动化等多个领域具有广泛应用前景[8][9][12] 产品技术特点 - WKC4359是一款理想二极管控制器，用于驱动外部N沟道MOSFET以取代肖特基二极管，控制MOSFET两端的正向电压降，确保无振荡的平滑电流传输[2] - 在10A电流下，WKC4359两端压降控制在30mV左右，远低于肖特基二极管的400mV～900mV[7] - 芯片提供停机模式，可将静态电流最低减小至10μA[2] - 支持±100V电压范围，远超国外竞品的±65V[10] - 能够通过CS106、CS114曲线五、CS115、CS116等敏感度试验[10] 研发背景与意义 - 面对美国自2018年开始的芯片封锁，微科科技早在2017年便前瞻性布局芯片自研[3] - WKC4359的成功问世彰显了中国在关键技术领域实现自主可控的决心[3] - 针对该芯片已申请相关专利3篇（含版图布局保护），拥有完整的芯片用户手册、设计手册、电路数据等[3] 性能优势 - 在大电流二极管应用中可降低功耗、热耗散、电压损耗和PC板占用面积[3] - 电荷泵升压内置，芯片管脚数量更少，外围电路更简单[10] - 采用的制造工艺相对SOI成本更低，更可靠，体积更小[10] - 平滑的切换性能避免了振荡现象，保证了系统的稳定运行[10] 应用场景 - 冗余电源管理、电源保持、电信基础设施、计算机系统/服务器以及太阳能系统等[11] - 电源管理：实现电源的"或"功能、冗余电源管理、电源保持等[8] - 通信和电子设备：用于信号调理、保护电路、电源管理等方面[9] - 电池保护：防止电池反接造成设备损坏，延长电池使用寿命[12] - 工业自动化：用于控制电机和传感器，提高系统可靠性和稳定性[12]
