英特尔18A制程节点量产完成 - 英特尔18A制程节点实现量产，标志着"四年五节点"战略最终完成，旨在重夺制程工艺领先地位并重启晶圆代工业务[2] - 18A制程已应用于客户端和边缘计算产品（如酷睿Ultra系列Panther Lake）及数据中心处理器（Clearwater Forest）[2] - 与一年前Lunar Lake芯片主要由台积电制造不同，Panther Lake系列将计算和GPU芯片生产从台积电转移至英特尔自有产线，预计可显著降低成本并提高利润率[2] 先进封装技术布局 - 芯片组（chiplet）设计提高良率并支持更大规模芯片，英特尔在先进封装领域拥有悠久历史，最早可追溯至2019年[3] - Foveros技术实现低功耗芯片组设计，Panther Lake处理器利用该技术灵活配置芯片单元；Clearwater Forest采用Foveros Direct技术，通过铜混合键合实现3D堆叠[3] - EMIB技术用于数据中心芯片互连，Clearwater Forest同时采用EMIB和Foveros Direct技术，马来西亚工厂持续扩建以满足市场需求[3] 生态系统与行业竞争影响 - 英特尔18A芯片及Panther Lake产品为OEM厂商降低成本，支持更长电池续航和更佳性能，形成互惠互利关系[4] - 健康竞争的PC芯片生态系统有望以更具竞争力价格提供优质产品，智能手机行业存在供应链多元化机会，目前台积电占全球智能手机SoC产量约90%[5] - 英特尔晶圆代工若推出14A等竞争性节点，可能遏制台积电连续五年两位数百分比提价趋势，缓解终端设备（手机、电脑、汽车）成本压力[6] 未来业务拓展潜力 - 英特尔已证明可混合使用台积电和自产芯片进行封装，若Panther Lake与Clearwater Forest产品成功，将吸引更多客户采用其代工服务[7] - 对低成本、低功耗芯片及地缘政治供应链多元化的需求，可能推动业务向英特尔18A、18A-P及未来14A制程节点转移[7]

文章核心观点 - 三星电子董事长李在镕访美可能促成三星对英特尔进行投资，以增强在先进芯片封装领域的竞争力，共同追赶行业领导者台积电 [2] 三星与英特尔潜在合作的背景与动机 - 三星寻求通过与英特尔合作来增强自身竞争力，因为英特尔和台积电是全球仅有的两家能进行先进后段芯片制造的厂商 [2] - 若将前端和后端芯片制造市场份额合并，三星在全球市场的地位不及英特尔，合作可使双方共享资源以追赶台积电 [2] - 三星希望通过投资兑现其投资美国半导体制造业的承诺，并扩大在当地业务，同时与英特尔建立更紧密合作关系 [2] - 投资英特尔是三星正在考虑的选项之一，因其在先进封装技术方面相对落后于台积电 [5] 合作的技术基础与潜在领域 - 英特尔具备先进的混合键合封装能力，吸引了三星的合作兴趣 [4] - 英特尔在2023年推出首个玻璃基板封装计划，目标2026年量产，但有传言称其已决定停止对该项目的投资 [4] - 英特尔可能从外部寻求玻璃基板业务融资，三星是潜在对象，且一名重要的玻璃基板人士已加入三星，增加了合作可能性 [5] - 三星可能通过与提供封装业务的Amkor合作，以填补其在美国本土先进封装产能的缺口 [5] 合作的外部环境与审查进展 - 鉴于美国前总统特朗普对英特尔的关心，三星通过合作或投资来支持英特尔被视为一份厚礼 [5] - 三星已审查了英特尔的投资计划，认为这些计划具有合法性和实际利益 [5]

苹果芯片技术升级 - 2026年Mac系列将采用内部构造变化的M5芯片，使用新型液态模塑料(LMC)并由台湾长兴材料独家供应，该材料符合台积电CoWoS封装标准[2] - LMC技术将带来结构完整性提升、散热性能优化和制造效率提高，为未来性能效率提升奠定基础[3] - M5芯片虽未全面采用CoWoS技术，但采用兼容材料为未来M6/M7系列全面转向CoWoS甚至CoPoS技术做准备[3] 供应链与封装技术变革 - 长兴材料超越日本供应商Namics和Nagase获得苹果订单，标志台湾供应商在先进芯片材料领域地位提升[3] - 苹果计划从InFO封装转向多芯片模块封装(WMCM)，采用MUF技术以减少材料消耗并提高良率[6][7] - 公司同时探索SoIC技术，通过芯片堆叠实现超高密度连接以降低延迟提升性能，可能率先应用于M5系列芯片[8] 制程与成本控制 - A20系列可能成为苹果首款2nm芯片组，采用台积电新光刻技术但单片晶圆成本高达3万美元[6] - 台积电2nm试产良率约60%，量产阶段良率不确定促使苹果寻求替代方案控制芯片组成本[7] - 台积电CyberShuttle服务通过共享测试晶圆降低成本，但苹果选择探索WMCM等独立技术路线[7]

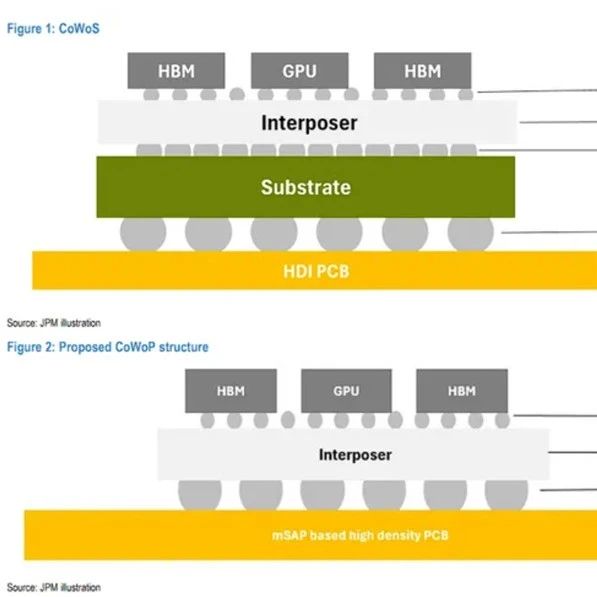

芯片封装技术CoWoP - 英伟达正在探索革命性芯片封装技术CoWoP，该技术利用高密度PCB技术去除CoWoS封装中的ABF基板层，直接将中介层与PCB连接[2] - CoWoP技术路径为Chip-on-Wafer-on-PCB，在完成芯片-晶圆中介层制造步骤后，中介层直接安装到PCB上而非ABF基板[4] - 该技术有望替代现有CoWoS封装方案，具有简化系统结构、更好热管理性能和更低功耗等优势[2][10] 技术优劣势分析 - 潜在优势包括：减少传输损耗提高资料传输效率、降低基板成本、潜在减少后端测试步骤[10] - 关键挑战在于目前仅苹果公司采用类似技术但节距尺寸更大，扩展到大型GPU存在技术和营运挑战[7] - PCB技术目前只能达到20-30微米线/间距宽度，与ABF的亚10微米能力相比存在较大差距[11] 供应链影响 - 对ABF基板厂商构成负面冲击，基板附加值可能大幅减少或完全消失[8] - 对PCB制造商是重大机遇，具备先进mSAP能力及基板/封装工艺深度知识的公司更有优势[8] - 更复杂、精细节距的讯号路由将转移到RDL层，高端PCB层承担封装内路由步骤[8] 商业化前景 - 中期内商业化机率较低，受制于多重技术挑战[3][11] - 英伟达现有路线图与CoWoP方向存在矛盾，高附加值封装生态系统参与者参与度不高[11] - 无论CoWoP是否成功量产，英伟达都通过系统级方法继续引领数据中心AI基础设施创新[12] 英伟达创新领导力 - 公司率先推出CoWoS-L封装，探索CoWoP和CoPoS封装技术，可能领导大规模CPO应用和1.6T光学技术发展[12] - 持续创新能力预计将使英伟达在未来数年内保持GPU领域领先优势，并在与ASIC竞争中占据主导地位[12]

芯片封装技术CoWoP的核心观点 - 英伟达正在探索革命性的CoWoP封装技术，有望替代现有的CoWoS方案，通过去除ABF基板层，直接将中介层与PCB连接，简化系统结构并提升性能 [4][5] - 该技术具有潜在优势：更好的热管理、更低功耗、降低基板成本、减少后端测试步骤 [18] - 商业化面临多重技术挑战，中期内概率较低，但英伟达的创新领导力不受影响 [17][23] CoWoP技术原理与优劣势 - 技术路径：芯片-晶圆中介层制造后直接安装到PCB，跳过CoWoS中的ABF基板绑定步骤 [9] - 关键挑战：PCB线/间距尺寸（目前20-30微米）远低于ABF基板的亚10微米能力，大型GPU应用存在技术瓶颈 [12][20] - 历史背景：AI加速器对I/O数量和线/间距要求极高，ABF基板在5/5微米后也可能失效 [19] 供应链影响分析 - ABF基板厂商受负面冲击：附加值可能大幅减少或消失，信号路由转移至RDL层和高端PCB [14] - PCB制造商迎重大机遇：具备mSAP技术和基板/封装工艺知识的公司更具优势 [15] - 供应链参与度局限：高附加值封装生态参与者（如台积电）参与度低，商业化可能性降低 [22] 商业化前景与英伟达创新地位 - 技术矛盾：英伟达现有路线图（CoWoS-L、CoPoS）与CoWoP方向存在冲突 [21] - 行业领导力：公司通过CoWoS-L、CoPoS、CPO等技术持续引领AI基础设施创新，GPU领域优势稳固 [24]

核心技术特点 - CoWoP代表Chip-on-Wafer-on-PCB技术路径 在完成芯片-晶圆中介层制造步骤后 中介层直接安装到PCB上 而非绑定到ABF基板上[2] - 通过去除CoWoS封装中的ABF基板层 直接连接中介层与PCB 利用高密度PCB技术简化系统结构[1] - 潜在优势包括减少传输损耗提升数据传输效率 改善热管理性能 降低基板成本 并可能减少后端测试步骤[5] 技术挑战 - PCB技术目前仅能达到20-30微米线/间距宽度 远低于ABF基板的亚10微米能力 与AI加速器期望性能存在显著差距[6][7] - 高密度互连PCB的线/间距为40/50微米 类基板PCB仅达20/35微米 缩小至10/10微米以下存在重大技术难度[8] - 技术扩展面临挑战 目前仅苹果公司采用类似技术但节距尺寸更大且PCB板面积更小 大型GPU需要更高载流能力[4] 商业化前景 - 中期商业化概率较低 受制于多重技术挑战 且高附加值封装生态系统参与者如台积电参与度不高[7][8] - 英伟达现有路线图向CoWoS-L和CoPoS发展 与CoWoP新方向存在矛盾 进一步降低商业化可能性[8] 供应链影响 - 对ABF基板厂商构成负面冲击 基板附加值可能大幅减少或完全消失 信号路由将转移至RDL层和高端PCB层[6] - 对PCB制造商构成重大机遇 具备先进mSAP能力及基板/封装工艺知识的公司更具优势[1][6] 行业创新意义 - 英伟达通过系统级方法持续引领数据中心AI基础设施创新 率先推出CoWoS-L封装并探索CoWoP/CoPoS技术[9] - 公司可能领导大规模共封装光学应用和1.6T光学技术发展 预计在未来数年内保持GPU领域领先优势[9]

CoWoS技术回顾 - CoWoS封装流程分为三个阶段：裸片与中介层通过微凸块连接并填充保护[7] 中介层与封装基板连接[7] 切割晶圆形成芯片并连结至封装基板[7] - 最终结构包含保护环形框、盖板及热介面金属填补空隙[7] CoPoS技术分析 - 用面板级RDL层替代硅中介层 实现Base Die的板级放置[9] - 面板尺寸达510×515毫米 面积利用率显著提升 可容纳芯片数量为300毫米晶圆的数倍[11] - 目标替代CoWoS-R/L系列 但大尺寸面板面临曝光工艺挑战[11] CoWoP技术解析 结构创新 - 直接去除封装基板 通过uBump和C4 Bump连接Base Die与PCB[12] - 7nm以下工艺中C4 Bump直接连接Die存在技术难度[12] 核心优势 - 节省封装基板成本 减少工艺层级 材料费用压缩显著[14] - 信号路径缩短 提升PCIe 6 0/HBM3等效带宽利用率 延迟降低[15] - 无封装盖设计优化散热 支持液冷/热管等新型热管理技术[15] 技术瓶颈 - PCB需超高可靠性与精密度 焊接容错空间极小[16] - 无壳体保护导致热循环/机械应力下易出现裂纹[16] - 要求芯片封装厂与PCB制造商从设计阶段深度协同[16] 技术发展评估 - CoWoP属于激进方案 短期难以对PCB行业产生实质影响[17] - CoPoS尚未完全成熟 但面板化中介层是明确发展方向[11]

英特尔芯片封装技术突破 - 公司在电子元件技术大会(ECTC)上披露了多项芯片封装技术突破，包括EMIB-T、分散式散热器设计和新型热键合技术[5] - 这些技术旨在提升封装尺寸、供电能力、散热效率和连接密度，支持HBM4/4e等新技术集成[5] - 公司还参与了大会上发表的17篇新论文，展示其在先进封装领域的研究成果[5] EMIB-T技术特点 - EMIB-T在现有EMIB技术基础上引入硅通孔(TSV)，提升供电效率和芯片间通信速度[12][14] - 该技术解决了标准EMIB的高电压降问题，通过TSV实现直接、低电阻供电路径，支持HBM4/4e集成[14] - 通信带宽提升至32Gb/s以上，支持UCIe-A互连技术，桥接器中集成高功率MIM电容器减少信号噪声[14][15] - 封装尺寸可达120x180mm，支持超过38个桥接器和12个矩形大小裸片[12][15] - 连接间距从第一代EMIB的55微米缩小至45微米以下，正在开发25微米间距[15] 散热技术突破 - 公司开发了分解式散热器技术，将散热器分解成平板和加强筋，改善热界面材料耦合[19] - 该技术可将热界面材料焊料中的空隙减少25%，支持TDP高达1000W的处理器封装[19] - 散热器集成微通道设计，支持液体直接冷却处理器[19] 热键合技术进展 - 新型热压粘合工艺专门针对大型封装基板，克服粘合过程中的芯片和基板翘曲问题[23] - 该技术最小化键合过程中的热差，提高良率和可靠性，支持更大芯片封装[23] - 有助于实现更精细的EMIB连接间距，提升封装密度[23] 封装业务战略 - 先进封装技术是公司代工厂战略的关键部分，为客户提供全面的芯片生产选择[32] - 封装服务允许客户集成来自不同供应商的芯片，降低完全过渡到公司工艺节点的风险[32] - 公司为完全不使用其制造组件的芯片提供封装服务，帮助拓展新客户关系[32] - 封装业务已成为外部客户的主要服务之一，客户包括AWS、思科等行业巨头和美国政府项目[28][32]
