台积电2纳米制程进展 - 台积电高雄2纳米P2厂开始设备装机，预计年底前试产，P1厂近期已进入量产阶段，月产能达1万片[4] - P1和P2厂规划2023年合计月产能达3.5万片[5] - 2纳米采用纳米片架构，试产良率达65%，高于英特尔18A和三星SF2，预计5年内驱动全球2.5万亿美元终端产品价值[7] - 供应商升阳半导体增加资本支出至79.04亿元，2026年月产能从95万片上修至120万片，反映2纳米订单超预期[7] 2纳米制程竞争格局 - 英特尔14A制程进展取决于客户承诺和盈利能力，需确保性能和产量满足要求[9] - 特斯拉与三星签署165亿美元合约，由三星代工AI6芯片，原计划与台积电合作但因产能不足转单[9][10] - 日本Rapidus通过IBM技术授权实现2纳米试产突破，计划2027年量产，可能打破台积电和三星垄断[11][13] - Rapidus差异化定位为"一站式小芯片平台"，对标台积电高端封装方案[13] 台积电技术优势与增长前景 - 2纳米N2节点能效提升显著，相同速度下能耗比3纳米降低25%-30%，预发布需求超3/5纳米同期表现[16] - 计划2026年推出A16芯片(1.6纳米)，能耗比N2再提升15%-20%，2028年推出A14[16] - 公司预计2025年起五年收入复合增长率近20%，市值有望从1.25万亿美元增长至3万亿美元[15][16][17] - 台积电商业模式专注于为苹果、英伟达、特斯拉等客户提供一流芯片生产技术[15] 行业动态与政策 - 韩国将于6月公布新芯片法案细节，加强本土半导体产业支持[14] - 中芯国际与三星市场份额差距从2022年Q2的5.8个百分点缩小至Q3的3.3个百分点[13] - 日本Rapidus的成功依赖IBM技术授权，存在技术断供风险[11][12]

台积电美国工厂布局与工艺升级 - 台积电将2nm及1 6nm工艺（A16）从本土转移至美国生产 标志着核心技术外流[2][3] - 美国亚利桑那州第一座晶圆厂已投产4nm工艺 AMD等客户确认采用 成本较本土高5%-20%[2] - 第二座晶圆厂原计划2026年量产3nm 现推迟至2028年[2] - 第三座晶圆厂F21 P3将于2028年建成 配套SoIC CoPos先进封装技术 实现生产封装一体化[2][3] - 第四座晶圆厂初期工艺与P3一致 预留升级至A14（1 4nm）的空间[3] - A14工艺较N2制程同功耗下速度提升15% 同速度下功耗降30% 逻辑密度增20%[3] - A16工艺较N2P制程同电压下速度增8-10% 同速度下功耗降15-20% 芯片密度提升1 10倍[3] 台积电营收与市场动态 - 公司第4季美元营收预计季减高个位数至中双位数百分比 为近十年首次旺季环比下滑[5][6] - 消费电子终端需求受关税冲击 PC 智能手机等产品圣诞旺季销量或低于预期[5] - 消费类应用占营收近四成 HPC（含AI）占比六成仍保持强劲[5] - 2025年美元营收预期增长30% 主要依赖3nm 5nm需求及HPC增长[5] - 2025上半年美元营收已同比增长40% 第3季美元营收指引中值324亿美元（季增8%）[6]

全球芯片制造格局 - 台积电在美国和台湾的产能布局将主导高端芯片市场，英特尔和中芯国际难以追赶[2] - 台积电在美国亚利桑那州投资1650亿美元建设6座晶圆厂、2座封装厂和1个研发中心，其中2座将提前投产[3][4] - 亚利桑那州工厂最终将占据全球30%的2纳米及以下工艺产能[6][7] 台湾产能扩张 - 台积电在台湾运营9座晶圆厂，新竹和高雄的Fab20/Fab22重点推进2纳米工艺[9] - 未来几年计划在台湾新增11座晶圆厂和4座封装厂，投资规模可能超过美国1650亿美元[9] 先进工艺技术进展 - 2纳米工艺(N2)相比3纳米(N3E)晶体管密度提升15%，速度提升10-15%或功耗降低20-30%[11] - A16工艺(1.6纳米等效)相比N2密度提升7-10%，速度提升8-10%或能效提高15-20%，2026年量产[11] - A14工艺计划2028年量产，性能提升幅度与N2相似但密度差值扩大至20%[11] 财务与运营数据 - 2025Q2营收300.7亿美元(同比+44.4%)，净利润128亿美元(同比+67.2%)，晶圆出货量372万片(同比+19%)[14] - 每片12英寸晶圆收入8088美元(同比+21.4%)，较2019年翻倍[14] - 3纳米工艺收入72.2亿美元(同比+231%)，5纳米收入108.3亿美元(同比+48.5%)[17] 业务结构变化 - HPC芯片(含AI)收入180亿美元(同比+66.6%)，首次超越智能手机芯片(81.2亿美元)[16] - AI相关芯片收入87.8亿美元(同比+367%)，占营收约1/3，预计未来将达50%[19] - 3/5/7纳米先进工艺合计贡献收入222.6亿美元，占总营收74%[17]

公司动态 - 台积电董事长魏家哲表示美国关税对公司产生一定影响但人工智能需求依然强劲AI芯片制造持续供不应求 [1] - 台积电股价上涨约1%市值重回1万亿美元上方 [1] - 公司即将迎来2纳米制程投产AMD下一代Zen 6霄龙处理器成为首款在台积电2纳米制程N2中流片并投入生产的高性能计算机 [2] - 台积电发布下一代A14芯片制造技术该工艺将于2028年投产 [3] - 公司今年资本支出预计将超过400亿美元长期着眼于人工智能驱动的强劲芯片制造需求 [3] - 台积电2纳米制程每片晶圆的代工价格飙升至3万美元 [4] - 台积电目前没有在中东地区建设芯片工厂的计划 [5] 行业趋势 - 人工智能的蓬勃发展使得大型人工智能芯片设计公司更快采用最新的芯片制造工艺 [3] - 台积电预计到2030年前整个半导体行业的营收将会轻松超过1万亿美元 [3] - 台积电是目前唯一可靠的N2工艺供应商对价格占有主导权 [4] - 英伟达等行业大客户正在从三星等代工厂商方面寻求台积电N2工艺的替代方案 [4] - 英特尔声称将在制造全球最快芯片方面超越台积电 [5] 技术进展 - 台积电2纳米制程N2工艺成本高昂但市场需求强劲 [2][4] - 下一代A14芯片制造技术将于2028年投产 [3]

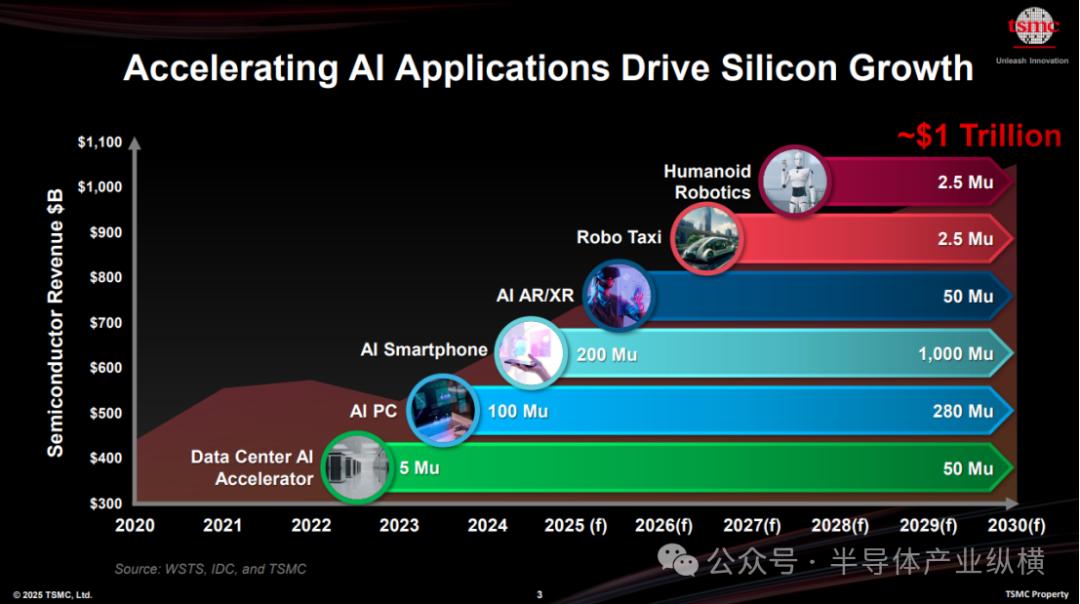

AI与半导体市场 - 全球半导体市场规模预计2030年达到1万亿美元，主要驱动力为高性能计算(HPC)和人工智能(AI)应用的爆发式增长 [2] - HPC/AI将主导2030年半导体市场结构，占比45%，智能手机(25%)、汽车电子(15%)、物联网(10%)及其他(5%) [4] - AI个人电脑预计2029年出货量达2.8亿台，AI智能手机2025年出货量突破10亿部，AR/XR设备2028年出货量达5000万台 [6] - 机器人出租车和人形机器人等新兴应用至2030年每年各自需250万个高性能芯片，推动芯片在计算性能、能源效率及封装密度方面的突破 [6] 先进制程技术 N3系列 - N3系列包含已量产的N3和N3E，后续将推出N3P、N3X、N3A及N3C等版本 [7] - N3P计划2024年Q4量产，相同漏电流下性能提升5%，相同频率下功耗降低5%-10%，晶体管密度提升4% [9] - N3X支持1.2V电压，相同功率下最大性能提高5%或相同频率下功耗降低7%，漏电功率达250%，预计2024年下半年量产 [10] N2系列 - N2采用全环绕栅极(GAA)纳米片晶体管技术，相同功耗下速度提升10%-15%，相同速度下功耗降低20%-30%，晶体管密度增加15% [12][18] - N2P相比N3E性能提升18%，功耗降低36%，逻辑密度提升1.2倍，芯片密度提升≥1.15倍，计划2026年量产 [14][18] A16与A14 - A16采用超级电轨架构(背面供电技术)，相同电压下性能提升8%-10%，相同频率下功耗降低15%-20%，密度提升1.07-1.10倍，计划2026年下半年量产 [19][20] - A14基于第二代GAA晶体管技术，相同功耗下速度提升10%-15%，相同速度下功耗降低25%-30%，逻辑密度提升1.23倍，芯片密度提升1.2倍，计划2028年量产 [23] 先进封装与系统集成 - 3DFabric平台包含CoWoS、InFO和SoIC技术，支持2.5D/3D集成、高带宽内存集成及异构系统优化 [24] - SoIC-X技术实现几微米间距的无凸块集成，6微米工艺已量产，未来将进一步改进 [26] - CoWoS-L使用局部硅桥有机中介层，CoWoS-R提供纯有机中介层，InFO技术扩展至汽车应用 [28] - SoW(晶圆系统)封装技术实现比标准光罩尺寸大40倍的设计，应用于特斯拉Dojo超级计算机等尖端产品 [28][31] - HBM4通过2048位超宽接口与逻辑芯片紧密集成，解决AI/HPC对高带宽、低延迟内存的需求 [33] - 高密度电感器开发助力集成稳压器，单片PMIC可提供5倍功率传输密度(相对于PCB级) [36] 未来应用展望 - 增强现实眼镜需超低功耗处理器、高分辨率摄像头、eNVM、大型主处理器等组件，对封装复杂性和效率提出新标准 [37] - 人形机器人需大量先进硅片，依赖高密度、高能效封装技术实现集成 [40]

台积电A14工艺技术路线调整 - 台积电决定在A14工艺中放弃使用高数值孔径(High NA) EUV光刻设备，转而采用传统0.33数值孔径EUV技术[2] - 该决策主要基于成本考量，High NA设备成本比传统EUV方法高出2.5倍，将大幅提高A14节点生产成本[2] - 公司计划通过多重曝光技术保持设计复杂度，避免High NA EUV的极高精度需求以降低生产成本[2] - A14芯片生产计划于2028年开始，公司表示从2纳米到A14工艺无需使用High NA技术[2] - 台积电可能在后续A14P节点采用High NA EUV技术[2] 行业技术竞争格局 - 英特尔代工厂将在18A工艺中使用High NA EUV技术，预计最早明年推出，比台积电A14P节点早约4年[2] - 几家DRAM制造商也在采用High NA EUV技术，目前在技术采用上比台积电更具优势[2] - 台积电在采用最新光刻工具方面将落后竞争对手至少四年[2] ASML光刻系统进展 - ASML已交付第五台EXE:5000 High NA系统，第二季度开始交付EXE:5200型号[5] - 客户目前处于研发阶段，预计2026-2027年试生产，随后在先进节点关键层量产[5] - 低数值孔径NXE:3800E系统全面出货，每小时产能220片晶圆，比前代提升30%[5] - 低数值孔径EUV系统平均售价为2.27亿欧元(2.588亿美元)[5] 技术应用效果 - 英特尔使用High NA EUV在一个季度内曝光超过3万片晶圆，单层工艺步骤从40步减少到10步以下[5] - 三星报告显示High NA EUV在某个用例中使周期时间缩短60%[5] - 低数值孔径EUV系统成熟度已支持先进逻辑和内存节点的大批量生产[5]

报告行业投资评级 - 维持新材料行业“推荐”评级 [13] 报告的核心观点 - 新材料是化工行业未来重要发展方向，正处下游需求爆发阶段，随政策支持与技术突破，国内新材料有望加速成长；筛选电子信息、新能源等重要领域，挖掘并追踪上游核心供应链、研发能力强、管理优异的新材料公司 [3] 根据相关目录分别进行总结 新材料产业动态更新 电子信息板块 - 产业动态：全球首个人形机器人半程马拉松完赛；中国11家主流人形机器人本体厂商2024年开启量产计划，6家2025年规划超千台，预计产值超45亿；全国首个“5G - A 4CC地铁场景体验升级方案”落地；中国巨头抢购约100万块NVIDIA H20；Touch Taiwan 2025展会Micro LED应用领域扩展；广东华欣材创推出全球首台20L级等离子高能球磨设备 [20][21][22] - 产业关键数据：涉及费城半导体指数、多层陶瓷电容台股营收当月同比、每周DRAM价格变化等数据 [26][29] - 企业信息：台积电计划2028年生产A14芯片；多家公司公布业绩报告，如TCL中环、国瓷材料等 [32][33] - 企业关键数据：展示国瓷材料、巨化股份等公司市值、股价、归母净利润、PE等数据 [40] 航空航天板块 - 产业动态：我国AG600飞机获颁型号合格证；长征二号F运载火箭发射神舟二十号飞船；我国计划2028年前后发射天问三号探测器 [41][42] - 产业关键数据：包含中国铝合金、螺纹钢、碳纤维市场价格数据 [45][46] - 企业信息：美国SpaceX完成第三次中倾角轨道专项拼车发射任务；多家公司公布业绩，如中天火箭、光威复材等 [48][49] - 企业关键数据：展示光威复材、中复神鹰等公司市值、股价、归母净利润、PE等数据 [52] 新能源板块 - 产业动态：晶科能源在全球太阳能电池及组件和TOPCon太阳能电池发明专利排行榜领先；华为发布兆瓦超充等新品 [53] - 关键产业数据：涉及碳酸锂、氢氧化锂、DMC等价格数据 [55][57] - 企业信息：特斯拉、比亚迪等公司公布业绩报告 [70][71] - 企业关键数据：展示宁德时代、比亚迪等公司市值、股价、归母净利润、PE等数据 [73] 生物技术板块 - 产业动态：广东省印发深化投融资体制改革举措通知，支持创新投入和中试平台建设 [74] - 产业关键数据：无 [75] - 企业信息：华恒生物、凯赛生物等公司公布业绩报告 [76] - 企业关键数据：展示华恒生物、凯赛生物等公司市值、股价、归母净利润、PE等数据 [79] 节能环保板块 - 产业动态：山东省印发水泥和焦化行业超低排放改造提升方案 [80] - 产业关键数据：涉及国内PTFE分散树脂、PLA、PBAT市场价格数据 [82][81] - 企业信息：卓越新能、山高环能等公司公布业绩报告 [84] - 企业关键数据：展示卓越新能、山高环能等公司市值、股价、归母净利润、PE等数据 [89] 板块数据跟踪 - 展示近一年和近三个月新材料指数、半导体材料指数等与沪深300对比数据，以及新材料重点个股2025年和周涨跌幅排序数据 [91][93][96] 行业评级及投资策略 - 新材料受下游应用板块催化，逐步放量迎来景气周期，维持“推荐”评级 [13]

台积电A14芯片技术 - 台积电更先进的A14芯片技术将于2028年开始投产 [1]

台积电美国工厂进展 - 台积电在亚利桑那州的第一家先进工厂已于去年年底投产，现场员工约3000名 [1] - 第二家更先进的工厂正在安装洁净室设施，计划2028年前投产3纳米芯片，明年开始试生产 [1] - 第三座工厂计划今年开始建设，本世纪末投产2纳米及更先进芯片 [1] - 首座美国工厂耗时近五年建成，但后续工厂建设时间将缩短至两年左右，接近台湾速度 [1] 台积电台湾产能扩张 - 台湾工程师和供应商正快速推进多座2纳米工厂建设，预计今年在新竹和高雄投产 [1] - 台南3纳米工厂继续扩建中 [2] - 新竹总部附近"母厂"正在开发下一代A14和A10芯片，将进入埃米级时代 [2] 先进封装产能布局 - 为应对AI芯片需求激增，台积电在台南、嘉义和苗栗兴建先进封装厂 [2] - 扩产重点为高性能芯片封装产能 [2]
