公司业务与服务 - 公司核心业务为帮助客户处理呆滞库存，提供打折清库存服务，声称最快半天可完成交易[1][9] - 公司已累计服务2.1万用户[1][8] - 公司拥有1600平米智能仓储基地，库存型号1000+，品牌高达100种，现货库存芯片5000万颗，总重量10吨，库存价值超过1亿元[7] - 公司在深圳设有独立实验室，对每颗物料均进行QC质检[7] - 公司通过“工厂呆料”小程序和网页版平台dl.icsuperman.com为客户提供库存处理渠道[10][11] 库存与交易详情 - 公司列举了具体呆料库存清单，涉及品牌包括TE、力特、安世、安森美、ST、CJ、ADI、英飞凌、TI、NXP、Infineon等[4][5] - 库存型号数量巨大，例如ADI ADRF5541BCPZN-R7型号库存达487,500件，安世 PTVS58VS1UTR型号库存达96,186件[4] - 公司同时发布求购信息，寻求特定品牌和型号的芯片，如求购GD GDB4CBQN-MK型号5440件，VISHAY SFH6186-5型号5000件[6] 行业动态与市场关注 - 公众号推荐阅读内容涉及行业并购、厂商涨价、企业财报及市场状况等热点话题，如提及一家国产模拟芯片公司拟32亿并购同行，传TI计划涨价，ADI业绩爆发等[12]

位置验证技术背景与需求 - 随着出口管制加强以及对AI芯片走私和假冒的担忧加剧，位置验证技术作为以最小努力加强供应链监督的方式受到更多关注[1] - 过去采用人工现场监督生产流程并跟踪芯片至目的地的方法成本高昂且易被滥用，难以记录供应链各阶段数百万芯片的流动，尤其涉及多来源芯片时操作困难[1] - 现有技术可更好保护供应链，避免依赖人力维护，技术正持续进步和改进[1] 位置验证主要方法 - 芯片内置全球定位服务技术可追踪芯片的每个动作，但具有侵入性、易被欺骗且消耗芯片资源[2][5] - 基于Ping的技术通过向芯片发送信号并返回到跟踪站点进行位置验证，例如通过测量从已知位置服务器到数据服务器的ping往返时间进行三角定位[4][5] - 地理围栏技术用于限制芯片在一组边界内外的行为，若芯片位于授权区域外可限制或禁用其功能[5][8] 技术实施挑战与创新 - Ping技术需解决身份验证问题，例如通过认证网络连接和加密签名防止伪造IP地址欺骗位置信息[6] - 实时位置追踪需在芯片中嵌入无线电或网络技术，会增加功耗、缩短电池寿命并需要大量软件支持，同时需绘制所有频谱范围内的固定无线设备地图[7] - 嵌入位置跟踪功能会显著增加芯片成本，例如使原本售价2美元的微控制器成本增至5美元，因需保证满负荷运转并使用高成本安全设施[8] 供应链安全与可追溯性 - 加密来源证明可通过在工厂植入加密密钥并在供应链中保护设备，使最终用户能通过证书令牌接管信任根并检查芯片完整性[8] - 位置验证可帮助检测芯片是否被转移至未授权地区，例如在加拿大被盗后运至朝鲜运行的情况[12] - 灰色市场行为导致AI芯片从马来西亚和新加坡等国转移至中国并出售给初创公司，凸显基于荣誉的体系漏洞[11] 政策与行业趋势 - 美国政府将位置验证作为AI和半导体安全战略的一部分，《芯片安全法案》包含验证条款，并允许公司使用现场检查作为替代方案[14] - 位置验证符合当前政策趋势，可在支持美国技术出口的同时解决国家安全问题，被视为低调干预措施且负面影响较小[14] - 地理围栏方案因可能创建远程关闭芯片功能而存在争议，验证机制被认为在短期内更可行[9][10] 隐私与生命周期管理 - 定位服务是否构成入侵取决于请求方身份，例如用户会毫不犹豫同意社交媒体应用获取位置，但政府对银行的定位请求则引发担忧[15] - 芯片退役阶段需关注数据加密擦除，若有人通过聚焦离子束重建加密密钥可能导致数据恢复，需确保唯一标识符和场熵的安全[16]

公司市场地位与战略方向 - 公司在2024年汽车半导体市场中以13.5%的市场份额位居第一，并在微控制器市场中也排名第一 [1] - 公司的优势在于销售不集中在任何特定地区，在全球范围内保持着较高的市场份额 [1] - 公司此前已开发出采用自有内核的"AURIX"以及基于Arm内核的"TRAVEO"和"Auto PSOC"，并将开发采用RISC-V内核的产品以应对软件定义汽车的趋势 [4] RISC-V战略与优势 - 公司认为RISC-V完美契合开放计算平台趋势，是一个允许开发人员自由实现想法的平台，超越了特定供应商的限制 [6] - RISC-V很可能会继续发展并应用于包括汽车在内的嵌入式领域 [6] - 公司致力于构建RISC-V生态系统，2024年处于汇聚工具公司的基础阶段，2025年进入所有重要软件开始提供的赋能阶段 [8] 生态系统构建与合作 - 公司是RISC-V处理器开发公司Quintauris的股东之一，Quintauris由欧美主要半导体制造商共同投资成立 [10] - Quintauris的使命是弥合RISC-V创新与实际解决方案之间的差距，通过保证IP的实用性、生产认证和不同IP之间的互操作性来解决生态系统中的兼容性问题 [10] - 全球客户中，日本一级制造商对公司的汽车RISC-V微控制器表现出尤为浓厚的兴趣，公司将根据客户反馈不断改进产品 [13]

行业市场规模与增长前景 - 氮化镓（GaN）技术是近十年最具颠覆性的半导体技术之一，预计到2030年市场规模将达到30亿美元 [2] - 消费电子和移动设备领域是早期采用者，预计到2030年将占功率GaN器件总市场的50%以上 [2] - 汽车和移动出行市场预计从2024年到2030年将以73%的惊人复合年增长率增长 [4] - 数据中心、AI服务器和电信领域市场预计在2024年到2030年间以53%的显著复合年增长率增长 [4] 关键应用领域驱动力 - 消费电子应用特别是快充推动了早期的销量增长和生态系统成熟 [2] - 汽车市场向电气化和高级驾驶辅助系统转变正在推动传统功率器件的极限，GaN器件已广泛应用于LiDAR系统 [4] - GaN车载充电器有望成为下一个销量驱动力，非车载直流充电器和牵引逆变器正日趋成熟 [4] - 超大规模数据中心寻求能效解决方案，英伟达正与宽禁带芯片制造商合作将GaN技术集成到800V高压直流电源系统中 [4] - GaN在支持AI服务器和网络设备架构方面具有独特优势，能够实现更高效的电源转换并节省电路板空间 [4] 市场竞争格局与主要参与者 - 功率GaN生态系统进入整合和扩张的决定性阶段，英飞凌以8.3亿美元收购GaN Systems，瑞萨电子以3.39亿美元收购Transphorm [6] - 英诺赛科以2024年30%的市场份额保持领先地位，在中国保持高度活跃同时通过合作向海外拓展 [6] - 瑞萨电子通过Transphorm提供从低压到高压器件的广泛产品组合，有望在2026年GaN收入突破1亿美元 [6] - 英飞凌通过CoolGaN产品和收购增强GaN地位，正与英伟达合作并开发12英寸GaN-on-Si试验线 [6] - 纳微半导体正将业务从消费电子扩展到高功率市场，与Enphase和英伟达有合作协议，并实现了GaN在车载充电器上的首次应用 [6] - Power Integrations利用GaN-on-蓝宝石技术建立了强大产品组合，扩展到了更高电压并在多个领域实现收入快速增长 [6] - EPC继续通过广泛的产品组合以及针对机器人和太空的新设计进行创新 [7] - 晶圆代工厂如Polar Semi、PSMC、Global Foundries、X-FAB和Vanguard正在扩大GaN产品组合，三星准备在2026年发布GaN产品 [7] - 安森美凭借在Si和SiC领域的强势地位，预计将很快加入GaN市场 [7] 行业发展趋势 - 功率GaN生态系统正在从成熟期过渡到由整合和垂直整合塑造的、由集成器件制造商驱动的战略性市场 [6][7] - 整个价值链中不断加速的投资、战略性收购和持续创新是市场发展的关键驱动力 [2] - 随着三星和安森美等新进入者的加入，竞争将加剧，从而巩固GaN作为下一代电力电子核心支柱的地位 [7]

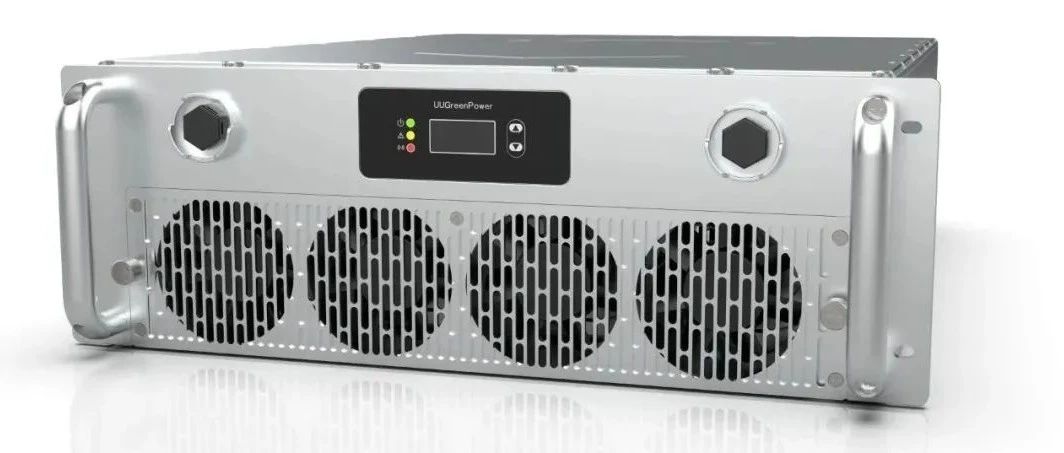

AI数据中心电力需求与挑战 - AI芯片算力爆发式增长导致电力需求激增，单个GPU功耗预计从目前的1000W激增至2030年的约2000W [3] - AI服务器机架峰值功耗将达到300kW以上，相当于传统服务器总功耗数十倍 [3] - 到2030年数据中心电力消耗可能占全球7%，约等于印度目前全国能源消耗量 [3] - 物理尺寸固定的AI服务器电源面临功率密度提升挑战，传统硅基设备已接近性能极限 [3] 第三代半导体技术优势 - 碳化硅（SiC）拥有更低导通电阻和更稳定温度特性，适合高电压、高温工作，尤其在AC-DC转换的功率因数校正应用中表现优异 [5] - 氮化镓（GaN）具备零反向恢复电荷和极低开关损耗，高开关频率特性适配高密度应用，在DC-DC转换的LLC转换器中表现卓越 [5] - 宽禁带半导体成为突破AI服务器电源性能瓶颈的关键技术 [3] 英飞凌技术布局 - 2024年6月推出专为AI服务器AC/DC级开发的CoolSiC™ MOSFET 400V系列，将功率密度提升至100W/in³以上，效率高达99.5% [7][8] - 开发3.3kW电源专用演示板，整合CoolGaN™、CoolSiC™与CoolMOS™技术，实现97.5%综合效率和96W/in³功率密度 [8] - 即将推出8kW和12kW全新电源，其中12kW参考板将成为全球首款达到该性能水平的AI数据中心电源 [8] 纳微半导体技术融合 - 2024年7月发布CRPS185 4.5kW AI服务器电源解决方案，实现137W/in³超高功率密度和97%以上效率 [9] - 通过GaNSafe™高功率氮化镓芯片和GeneSiC™碳化硅器件技术融合，打造高功率密度解决方案 [9] - 计划将功率水平从3kW提升至10kW，相关产品预计2024年第四季度推出 [9] 安森美半导体产品创新 - 最新一代T10 PowerTrench®系列与EliteSiC 650V MOSFET组合实现"小封装、高性能"平衡 [10] - EliteSiC 650V SiC M3S MOSFET满足Open Rack V3 PSU高达97.5%峰值效率要求 [10] - 通过先进封装技术提升散热性能，解决高功率转换过程热量问题 [10] EPC技术定位 - 聚焦低压GaN器件，满足48V转12V服务器电源转换器组件需求 [12] - 在2024年PCIM展会展示GaN技术在人形机器人和自动驾驶车辆LiDAR组件中的应用潜力 [11][12] 德州仪器合作布局 - 2021年与台达合作，基于TI的GaN技术和C2000™ MCU为数据中心开发高效大功率企业级电源 [13] - 在GaN技术和实时控制解决方案上积累十年以上研发经验，通过创新半导体制造工艺稳定生产高性能硅基GaN器件 [13] 英伟达行业引领作用 - 英伟达被比作"指挥大师"，引导全球设计构建和运营数据中心新方法，推动向800V高压直流电力基础设施过渡 [14] - 联合英飞凌、纳微、德州仪器等半导体企业及台达、施耐德电气等系统公司形成全产业链技术联盟 [14] - 计划2027年推出Rubin Ultra GPU与Vera CPU，推动AI数据中心电力基础设施整体重新设计 [15] 技术应用场景分析 - 高功率高电压数据中心电源基础设施中SiC凭借耐高压特性占据领先地位 [16] - 800伏到50伏转换因空间限制需高开关频率，更适合GaN技术发挥优势 [16] - 54伏到6伏低压中间总线转换场景中，GaN与硅器件均可适用 [16] 市场竞争格局 - 英飞凌在SiC、GaN、硅半导体三大领域均具备强大技术实力，能覆盖AI数据中心电力链每个阶段 [17] - 纳微通过收购GeneSiC Semiconductor完善宽带隙IC产品组合，业务覆盖传统交直流转换器到近处理器供电技术 [18] - 英伟达技术推动可能使开放计算项目逐渐过时，导致数据中心重新陷入"技术丛林"状态 [19] 市场前景预测 - GaN在AI数据中心市场增长速度将超过SiC，SiC主要聚焦交直流转换场景，而GaN还可拓展至交直流转换领域 [20] - 未来三到五年SiC有约1亿美元市场增长空间，但GaN市场机会更大 [20] - 800V HVDC架构对GaN高开关频率、低损耗特性需求释放，为GaN技术打开更大市场增量空间 [20] 第三代半导体协同效应 - 碳化硅从新能源汽车外获得第二个重要增长引擎，在高电压高功率PFC应用中成为AI服务器电源核心器件 [30] - 氮化镓从消费电子快充领域扩展至AI数据中心，在高频高密度需求下重新定义电源转换效率标准 [30] - 随着800V HVDC架构变革推进，第三代半导体在AI数据中心领域应用将迎来黄金发展期 [30]

公司战略调整 - 英飞凌将泰国曼谷/暖武里府的后端制造工厂转让给马来西亚太平洋工业有限公司（MPI）并签订长期供应协议 [2] - 英飞凌与MPI同意加强合作伙伴关系 共同开发创新封装解决方案 [2] - 英飞凌于2025年1月在曼谷南部的北榄府启动全新先进后端晶圆厂建设 与工厂转让形成战略互补 [3] 业务布局优化 - 北榄府新工厂将专注于框架式电源模块和晶圆测试 首栋建筑计划2026年投产 [3][4] - MPI将继续开发现有高性能工厂 提供面向汽车/互联/物联网解决方案的标准封装产品组合 [3] - 通过内部制造与OSAT合作伙伴结合 优化英飞凌整体制造布局的效率与灵活性 [3] 交易执行细节 - 交易预计2026年初完成 需满足所有待决成交条件 [4] - 工厂转移涉及所有生产相关员工转入MPI运营 英飞凌承诺保持密切合作 [2] - MPI作为拥有50年经验的OSAT服务商 通过此次收购实现战略增长计划的关键一步 [2] 生态影响 - 该举措将新半导体公司引入泰国 进一步丰富当地半导体生态系统 [2] - MPI业务模式可通过服务广泛客户群实现工厂更多样化利用 [2] - 交易预计为MPI/英飞凌及所有相关利益方带来长期价值 [2]

这份文档是瑞银（UBS）关于全球半导体行业的研究报告，主要基于半导体产业协会（SIA）2025年7月的数据进行分析和预测。以下是详细的关键要点总结： 涉及的行业与公司 * 报告核心关注全球半导体行业[1] * 提及的具体公司包括美股优选股AVGO（博通）、NVDA（英伟达）、TXN（德州仪器）以及国际优选股ASE（日月光）、Eugene Technology、Infineon（英飞凌）、MediaTek（联发科）、Renesas（瑞萨）、SK Hynix（SK海力士）和TSMC（台积电）[1] 核心观点与论据 行业整体表现与展望 * 2025年7月全球半导体销售额环比下降5.2%，但从6月的历史高点回落，表现仍优于10年和5年季节性平均水平，分别超出约290和420个基点[1] * 行业同比增长加速至24.4%，较6月加快7.8个百分点，较4月加快2.9个百分点[1] * 年初至今（YTD）总半导体销售额同比增长18.3%[1] * 瑞银上调行业预测，目前预计2025年半导体行业（sell-in）收入将达到约7010亿美元（同比增长16%），并将2026年预测上调至约8410亿美元（同比增长20%）[1] * 支持上调预测的理由包括逻辑（Logic）收入的增量上行空间，以及DRAM和NAND的供应短缺状态预计将持续至2026年第三季度[1] * 对于2025年第三季度（CQ3:25），市场普遍预期意味着半导体总营收（sell-through口径）将环比增长12.3%，非内存半导体销售额预计环比增长10.6%[3] 各细分产品表现（2025年7月） * **非内存集成电路（ex-memory IC）**：销售额环比增长3.0%，表现强劲，逆转了通常10年和5年季节性下降5-3%的趋势，主要由优于季节性的平均销售价格（ASP）增长驱动，但销量（Units）疲软，符合正常季节性模式[1] * **逻辑（Logic）**：销售额环比增长1.7%，达到245亿美元的新高，比10年季节性平均水平高出约400个基点，主要因逻辑ASP创历史新高[1] * **模拟（Analog）**：销售额环比增长9.1%（比10年季节性高出约13个百分点）[1] * **微处理器（MPU）**：销售额环比微增0.6%（比10年季节性高出约380个基点）[1] * **微控制器（MCU）和数字信号处理器（DSP）**：销售额分别环比下滑0.8%和1.4%，但仍比其各自的10年季节性平均水平高出约11和10个百分点，销量增长部分抵消了ASP的下降[1] * **内存（Memory）**：销售额环比大幅回落22.8%，比10年季节性平均水平低约360个基点[2] * ASP环比下降5.4%，降幅大于季节性水平[2] * 销量环比下降18.4%，符合正常季节性[2] * **DRAM和NAND**：ASP均环比增长8.8%，分别比10年季节性平均水平高出约170个基点和12个百分点[2] * DRAM和NAND销量下降幅度超过正常季节性，导致其销售额分别环比下降21.3%和27.3%[2] 内存细分市场展望 * 预计DDR和NAND合约价格在2025年第三季度环比上涨3%，第四季度环比上涨5%[2] * 目前预计DRAM和NAND的供应短缺状态将持续至2026年第三季度[2] 其他重要内容 * 报告包含大量图表数据，详细展示了半导体及各子类别（如总IC、非内存IC、内存、DRAM、NAND）的月度、年度收入、销量、ASP变化及其与季节性平均水平的对比（Figure 1, 6, 7, 10, 13, 16, 19等）[6][16][17][20][26][33][41][48] * 提供了半导体行业年度销售、单位出货量和ASP的详细历史数据和预测（2017-2027E）（Figure 4, 14）[14] * 分析了半导体sell-through收入与OEM收入的关系及预测（Figure 5）[15] * 展示了半导体及IC收入增长与费城半导体指数（SOX）以及内存、DRAM、NAND收入增长与相关公司（如MU、WDC、LRCX）股价的对比关系（Figure 3, 9, 11, 12, 15, 18, 21, 22, 24, 29, 36, 44, 51, 54）[11][12][24][29][36][44][51][54] * 报告由瑞银证券（UBS Securities LLC）编写，并包含分析师认证和所需披露声明，提示可能存在利益冲突[4][5] * 数据调整说明：总IC和半导体数据排除了HBM以及来自GPU/ASIC收入的系统级元素（CPU、DDR、基板）的价值部分[7]

全球超低功耗微控制器市场增长预测 - 全球超低功耗微控制器市场规模预计从2025年97.8亿美元增至2030年152.7亿美元 复合年增长率达9.3% [1] 市场驱动因素 - 消费电子产品能效要求提升及智能家居与楼宇管理系统普及推动需求增长 [1] - 电池供电设备小型化与功能丰富化使超低功耗微控制器重要性凸显 [1] - 物联网 工业自动化及节能消费电子产品成为核心增长动力 [2][5] 应用领域分析 - 模拟器件领域在2025年占据最大市场份额 主要服务于传感器 医疗设备及工业自动化领域的精确信号测量与转换需求 [1][3] - 汽车领域份额显著增长 应用于高级驾驶辅助系统 信息娱乐平台 电池管理系统及车载传感器 [2][4] - 超低功耗待机模式与快速唤醒功能对电动及混合动力汽车至关重要 [2][4] 区域市场格局 - 北美市场占据领先地位 受智能家居部署 可穿戴医疗设备及工业传感器需求驱动 [2][5] - 《芯片与科学法案》等政策推动半导体技术创新 主要企业包括Microchip Technology 德州仪器及ADI公司 [2][5] - 北美企业战略扩展产品组合 Microchip Technology的PIC/AVR MCU应用于智能电表与医疗设备 ADI专注于可穿戴设备及环境监测解决方案 [6] 技术发展趋势 - 超低功耗模式运行能力延长电池寿命 适用于便携式设备与医疗穿戴设备 [1][3] - 汽车行业向车联网与自动驾驶转型加速超低功耗微控制器集成 [2][4] - 人工智能边缘设备与低功耗无线通信投资推动架构创新 [6] 行业竞争生态 - 全球主要参与者包括英飞凌科技 恩智浦半导体 瑞萨电子及意法半导体 持续创新低功耗架构与专用解决方案 [3] - 北美汽车电子生态系统由美加一级供应商支持 推动电动汽车与高级驾驶辅助系统模块整合 [6]

市场增长预测 - 2024年全球汽车半导体市场规模达680亿美元 预计以12%复合年增长率增长 2030年将达1320亿美元 [3][4] - 单车半导体价值将从2024年759美元升至2030年1332美元 单车安装数量从824个增至1158个 [4] - 插电式混合动力汽车(PHEV)年均增长率达19% 高于电池电动汽车(BEV)的14% [6] 增长驱动因素 - 电气化推动宽禁带半导体开关应用 特别是碳化硅MOSFET在800V平台快速充电场景的扩展 [6][7] - 全球安全法规(如Euro NCAP 2026)强制要求增加摄像头、雷达及域控制器配置 [6] - E/E架构向集中式系统和48V电源转型 催生对先进MCU和新型PMIC需求 [6] - 人工智能在多模态ADAS、端到端模型及制造/营销环节加速渗透 [7] 竞争格局分析 - 前五大供应商占据约50%市场份额 英飞凌以80亿美元销售额和12%份额居首 [8] - 恩智浦凭借汽车网络MCU和雷达技术以10%份额列第二 意法半导体以9%份额聚焦分立器件和MCU [8] - 美国企业合计占36%市场份额 英伟达、AMD和高通主导AI计算SoC领域 [11] - 日本罗姆和电装在传统MCU及碳化硅功率器件领域保持优势 [11] 区域市场动态 - 中国要求2025年汽车零部件国产化率达25% 地平线、黑芝麻等本土企业已在ADAS和座舱领域实现应用 [10] - 比亚迪半导体和StarPower的Si IGBT/SiC MOSFET获国内车企采用 蔚来采用台积电5nm工艺生产1000TOPS域控制器 [10] - 中芯国际扩建4座12英寸晶圆厂 28nm/40nm节点月产能达10万片 [10] - 台积电N5A与三星SF5A成为唯二符合AEC-Q100标准的5nm制程工艺 [11] 技术发展趋势 - 碳化硅衬底价格下降加速SiC MOSFET在逆变器中的应用 覆盖BEV和大电池PHEV车型 [7] - 5nm先进制程产能竞争激烈 英伟达"雷神"、高通"Snapdragon Ride"等产品已预占至2027年大部分产能 [11]

人工智能芯片市场格局 - 人工智能发展推动公司面临性能优化与未来模型适配的难题，目前市场提供针对高端手机、数据中心及边缘设备的多样化方案，包括GPU、ASIC、NPU、MPU和FPGA [1] - 云端与边缘设备存在明显区分，边缘设备涵盖手机、汽车等多样化形态，各自具有不同的散热和功耗特性 [1] - 人工智能训练主要在云端进行，而推理在边缘设备中占比较大，边缘设备更注重隐私保护、本地数据处理及响应效率 [1] 处理器架构比较 - CPU具有极高灵活性和可编程性，但并行处理能力不足，适合作为备用引擎运行通用代码 [2] - GPU功能强大且用途广泛，是数据中心首选处理器，但高功耗限制其在移动设备中的应用 [2] - NPU针对人工智能任务优化，具备低功耗和低延迟特点，适合移动和边缘设备，在性能与效率间取得平衡 [2] - DSP介于GPU和NPU之间，为人工智能及其他工作负载提供更高能效，可作为NPU的备用和卸载机制 [2] - ASIC为特定推理任务提供最高效率和性能，适合大规模部署，但缺乏灵活性且开发成本高 [2][3] 定制化芯片趋势 - 大型系统公司如谷歌、微软、亚马逊等开始涉足芯片制造，推动定制化硅发展，以满足特定功耗和软件优化需求 [4] - 高端定制芯片在移动设备中存在软件所有权维护难题，需要广泛开发者生态支持 [4] - ASIC难以适应快速变化的人工智能模型，GPU因其架构灵活性更具优势 [4] - 人工智能算法快速发展推动硬件对灵活性和适应性的需求，并行计算引擎更适合人工智能工作负载 [4] DSP与人工智能融合 - 传统DSP处理领域如音频和相机接口正被人工智能算法取代，实现更高精度和复杂功能 [6][7] - 手机中NPU可能由DSP演变而来，例如高通Hexagon DSP通过扩展成为低功耗人工智能加速器 [7] - 人工智能推动DSP角色转变，在移动领域渗透到特定处理领域如相机接口和音频处理 [6][7] FPGA应用前景 - FPGA提供算法上的灵活性和可管理性，适合不断变化的算法如稀疏度算法 [8] - 嵌入式FPGA(eFPGA)结合ASIC的低功耗和FPGA的计算能力，适合需要更新算法的场景 [8] - FPGA擅长确定性结果和宽并行处理，在信号处理类型任务中表现优异 [8] 边缘设备处理器选择 - 低功耗边缘设备通常配备MCU和NPU，运行轻量级实时操作系统如FreeRTOS或Zephyr [10] - 手机和高端设备运行完整操作系统如Linux或iOS，并配备GPU和NPU [10] - 神经形态计算作为手机人工智能处理的备选方案，可降低功耗但生态系统尚不完善 [11] 边缘计算市场趋势 - 边缘领域不存在一刀切的解决方案，应用范围从企业数据中心到移动设备不等 [12] - 市场趋势朝向更多定制化和细粒度优化发展，特定领域和工作负载需求推动多样化解决方案 [12] - 功耗、性能和面积/成本是主要考虑因素，其重要性因应用领域和供电方式而异 [12]
